УСТАНОВКА VACON • 63
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
5

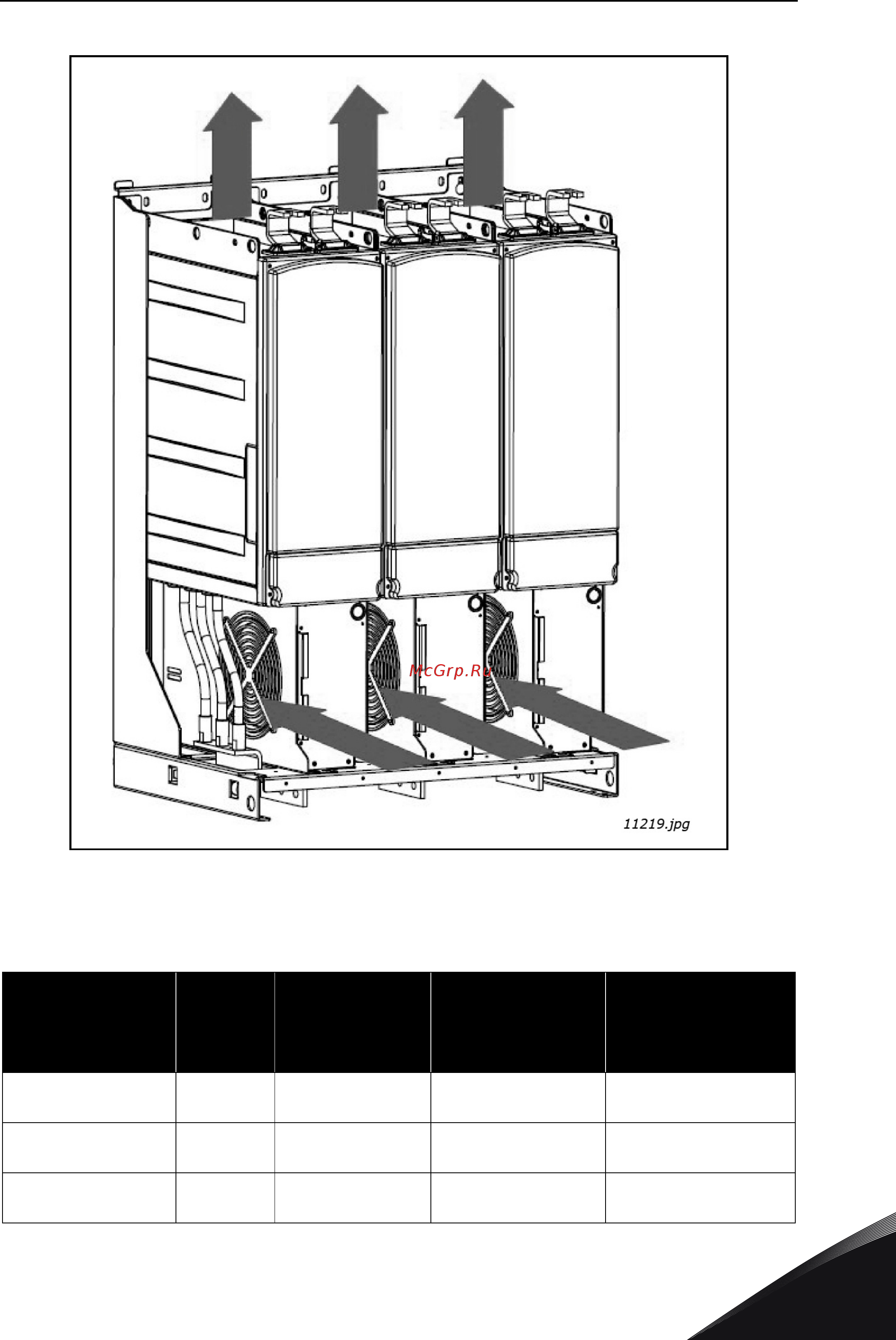

Рис. 32. Охлаждающий воздушный поток для блока FI13
Таблица 28. Потери мощности и требуемый расход охлаждающего
воздуха для устройств Active Front End
Тип
Размеры
корпуса
Тепловыделение
(Вт)
Требуемый расход
охлаждающего
воздуха
(м³/ч)
Минимальные вент.
отверстия
в коммутационном
оборудовании (мм²)
NXA_0168 – 0261 5
NXA_0125 – 0170 6
FI9
3540
3320
1150
Впуск: 55000
Выпуск: 30000
NXA_0385 – 0460 5
NXA_0261 – 0325 6
FI10
6160
6070
1400
Впуск: 65000
Выпуск: 40000
NXA_1150 – 1300 5
NXA_0920 – 1030 6
FI13
17920
19050
4200
Впуск: 195000
Выпуск: 105000
