ПАНЕЛЬ УПРАВЛЕНИЯ VACON • 107
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
6
6.3.8.4 Безопасность
ВНИМАНИЕ! Подменю Security (Защита) (S6.5) защищено паролем. Храните пароль в надежном
месте!
Пароль (S6.5.1)
Для защиты от несанкционированного изменения прикладной программы можно
воспользоваться функцией установки пароля (S6.5.1).
По умолчанию функция пароля не используется. Чтобы активировать эту функцию, войдите
в режим редактирования, нажав кнопку «вправо». На дисплее появится мигающий ноль,
и можно задать пароль с помощью кнопок «вверх» и «вниз». Паролем может быть любое
число от 1 до 65 535.
ВНИМАНИЕ! Пароль также можно настроить поразрядно. Для этого в режиме редактирования
нажмите еще раз кнопку «вправо» и Время ожидания (P6.6.3). На дисплее отобразится еще
один ноль. Сначала задайте разряд единиц. Для перехода к разряду десятков нажмите кнопку
«вправо» и так далее. Подтвердите пароль, нажав кнопку enter. Функция пароля начнет
действовать по истечении времени Timeout time (Время ожидания) (P6.6.3) (см. Время
ожидания (P6.6.3)).
Теперь при попытке сменить приложение или изменить пароль будет отображаться запрос
на ввод текущего пароля. Введите пароль с помощью кнопок «вверх» и «вниз».
Функцию пароля можно отключить, введя значение 0.

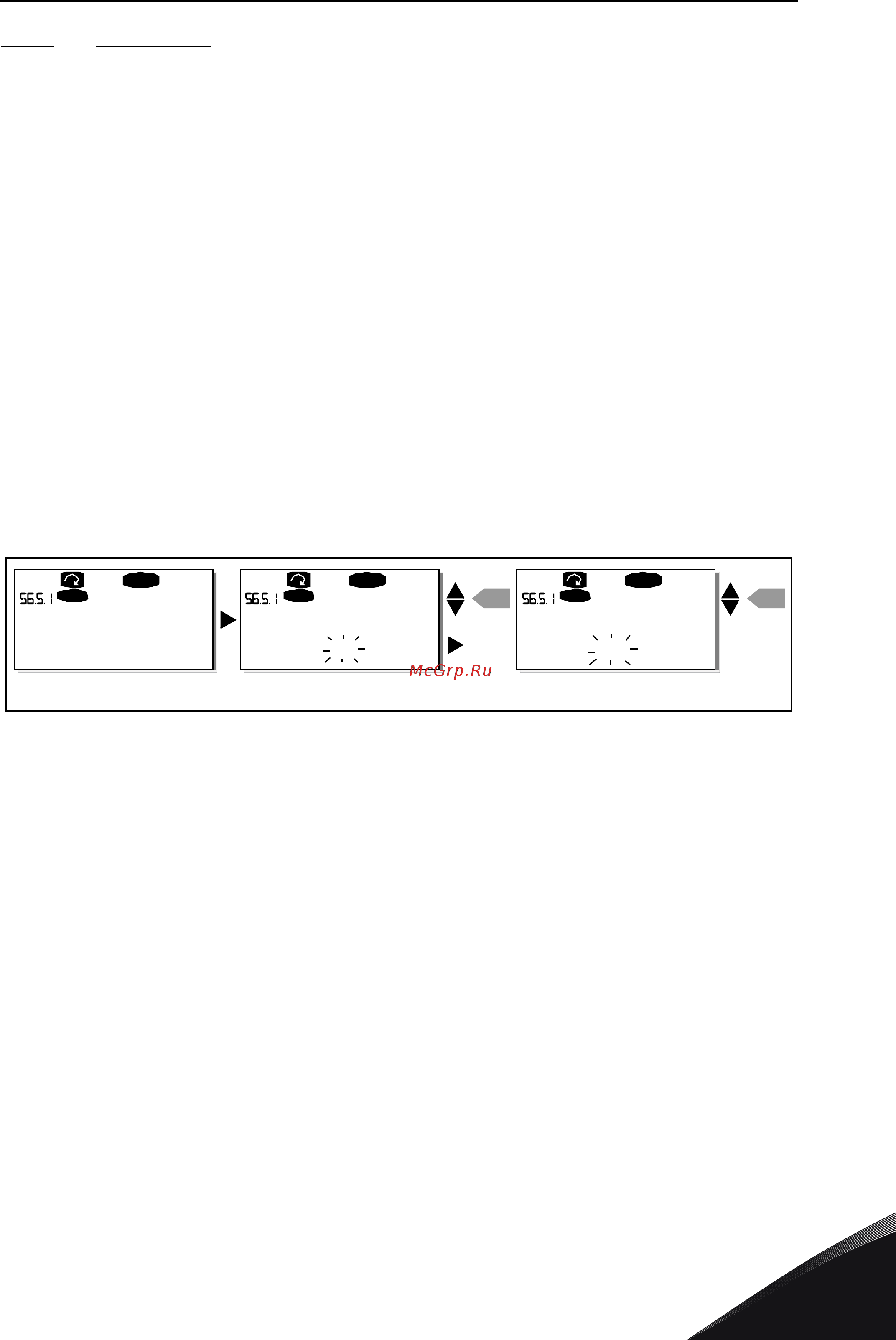

Рис. 67. Настройка пароля
ВНИМАНИЕ! Храните пароль в надежном месте! Никакие изменения не будут возможны,
пока не будет введен правильный пароль.
Блокировка параметров (P6.5.2)
Функция Parameter Lock (Блокировка параметров) позволяет установить запрет на изменение
параметров.
Если установлена блокировка параметров, при попытке изменить значение параметра
на дисплее будет отображаться слово *locked* (*блокирован*).
ВНИМАНИЕ! Эта функция не предотвращает несанкционированное изменение значений
параметров.
Войдите в режим редактирования, нажав кнопку «вправо». С помощью кнопок «вверх»
и «вниз» измените состояние блокировки параметров. Подтвердите изменение кнопкой enter
или вернитесь на предыдущий уровень, нажав кнопку «влево».
RED Y
I/O term
0
REDY
I/O term
enter
00
REDY
I/O term
enter
Password
Not in use
Password Password
11190.emf
