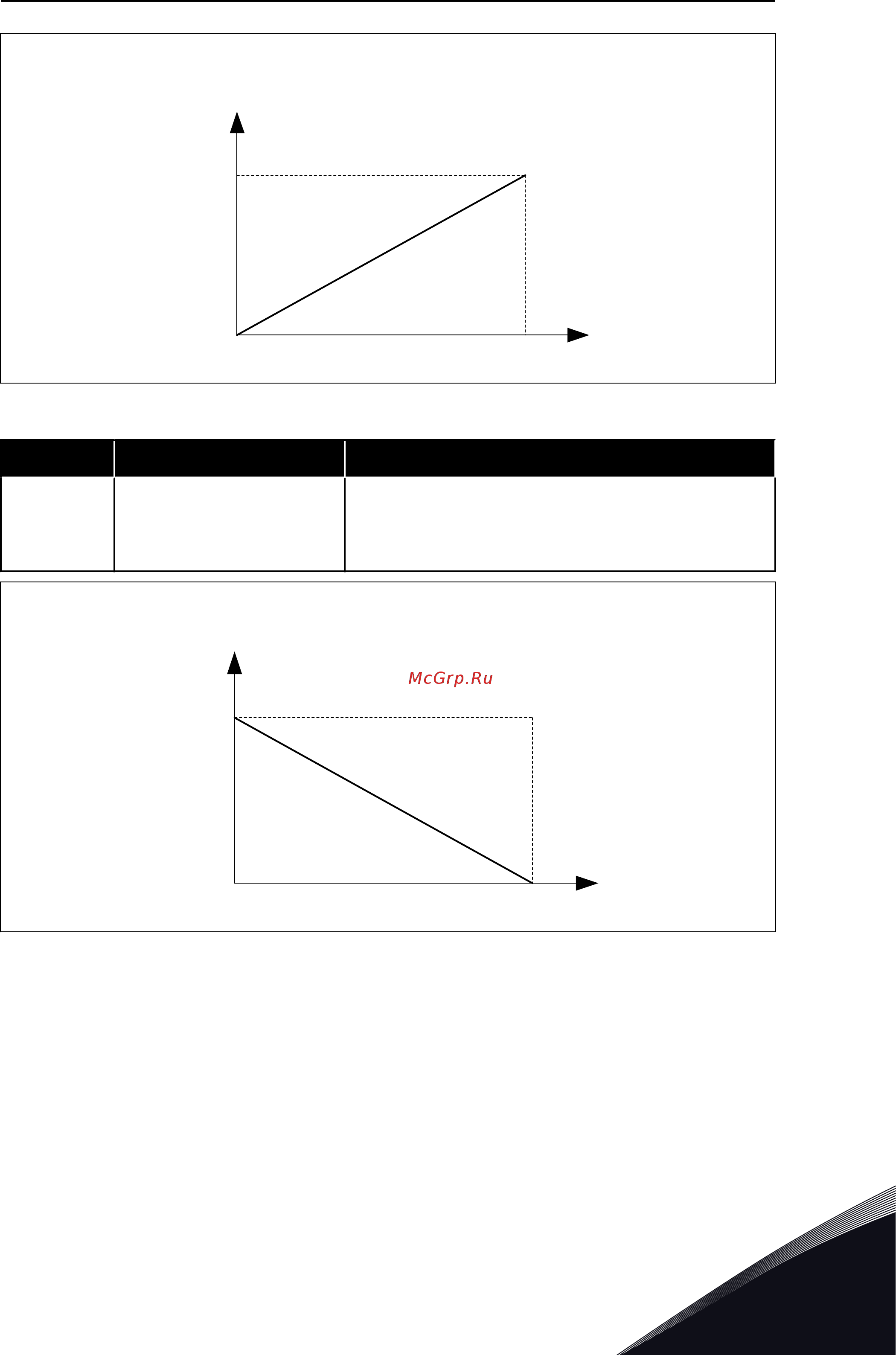

![Vacon VACON0100-3L-0016-5-FLOW [319/421] Рис 59 инверсия сигнала ai1 вариант 0](/img/pdf.png)
Vacon VACON0100-3L-0016-5-FLOW [319/421] Рис 59 инверсия сигнала ai1 вариант 0
![Vacon VACON0100-3L-0046-5-FLOW+IP54 [319/421] Рис 59 инверсия сигнала ai1 вариант 0](/views2/1564326/page319/bg13f.png)
0%
100%50%
0 мА 20 мА10 мА
Задание частоты [Гц]
Максимальное
задание частоты
Минимальное
задание частоты
Аналоговый
входной
сигнал [%]
Рис. 59: Инверсия сигнала AI1, вариант 0
Значение
Наименование варианта Описание
1 Инвертированный
Инверсия сигнала. Значение аналогового входного сиг-
нала 0 % соответствует максимальному заданию частоты.
Значение аналогового входного сигнала 100 % соответ-
ствует минимальному заданию частоты.
0% 100%50%
0 мА 20 мА10 мА
Задание частоты [Гц]
Максимальное
задание частоты
Минимальное
задание частоты
Аналоговый
входной
сигнал [%]
Рис. 60: Инверсия сигнала AI1, вариант 1
ОПИСАНИЕ ПАРАМЕТРОВ VACON · 319
