Рис. 18 Электрическая монтажная схема многонасосной системы с несколькими приводами,
пример 1A.
3 ~
PT
M1 M2 M3 M8
M1
M2
M3
M8
Пуск/
останов

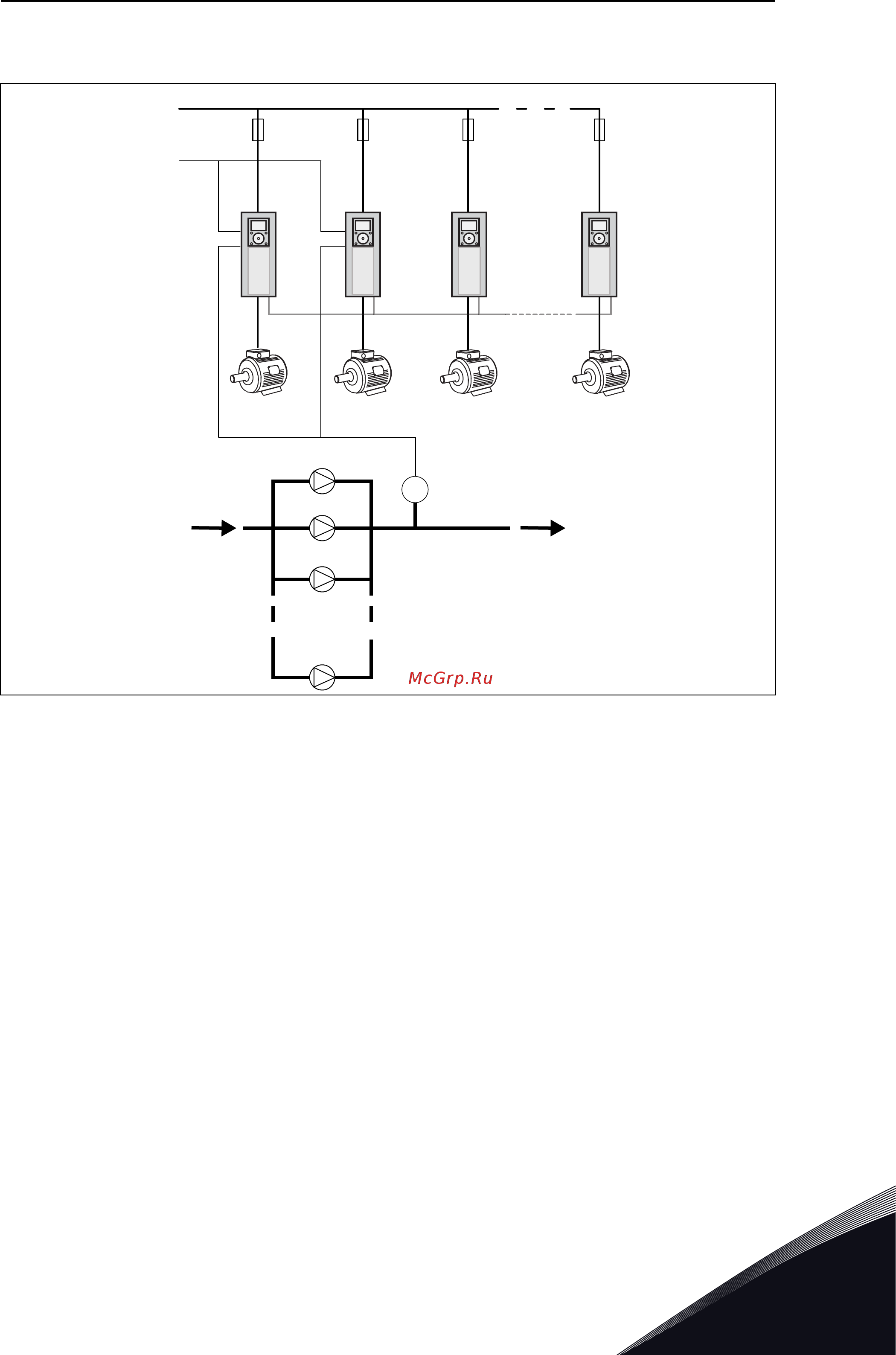

Рис. 89: Настройка нескольких приводов (PT = датчик давления)
P3.15.1 РЕЖИМ УПРАВЛЕНИЯ НЕСКОЛЬКИМИ НАСОСАМИ (ИД 1785)
Этот параметр определяет настройку и режим работы системы с несколькими насосами.
0 = ОДИН ПРИВОД
Режим одного привода разработан для управления системой с одним насосом
переменной производительности и вспомогательными насосами (до 7 шт.). Внутренний
ПИД-регулятор привода управляет скоростью работы одного насоса и задает через
релейный выход сигналы управления для пуска/останова вспомогательных насосов.
Внешние контакторы необходимы для переключения вспомогательных насосов на
питание от сети электроснабжения.
Один из насосов подсоединен к приводу и управляет работой системы. Когда
регулирующий насос фиксирует необходимость дополнительной мощности (при работе
на максимальной частоте), привод выполняет запрос пуска следующего
вспомогательного насоса через релейный выход. При пуске вспомогательного насоса
регулирующий насос продолжает свою работу на минимальной частоте.
Когда регулирующий насос обнаруживает избыток мощности (на минимальной частоте),
он выполняет останов запущенного вспомогательного насоса. Если превышение
ОПИСАНИЕ ПАРАМЕТРОВ VACON · 361
