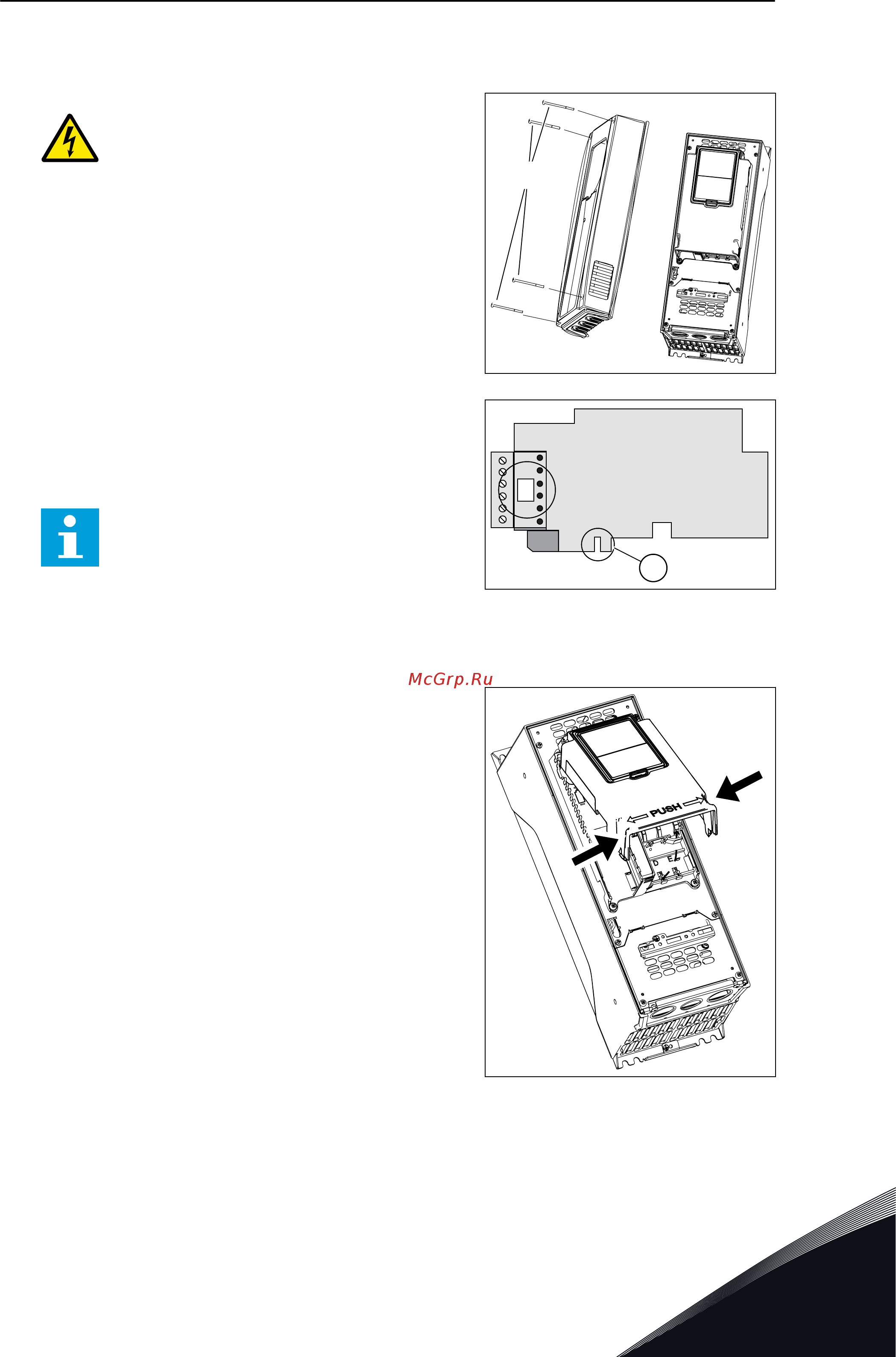

ПРОЦЕДУРА УСТАНОВКИ
1 Снимите крышку преобразователя частоты.
ПРЕДУПРЕЖДЕНИЕ!
Не прикасайтесь к клеммам управления
привода. На них может присутствовать
опасное напряжение, даже если привод
отключен от сети электроснабжения.
M4x55
2 При использовании дополнительной платы OPTB
или OPTC убедитесь в том, что на ней имеется
наклейка с надписью dv (двойное напряжение).
Это означает, что дополнительная плата
совместима с приводом.
ПРИМЕЧАНИЕ!
Невозможно установить дополнительные
платы, которые не совместимы с
приводом.
OPT
dv
A
A. Кодовое обозначение на
гнезде
3 Чтобы получить доступ к гнездам
дополнительной платы, откройте крышку блока
управления.
БЛОК УПРАВЛЕНИЯ VACON · 105
24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM
