3. РЕЖИМ НЕСКОЛЬКО НАСОСОВ, НЕСКОЛЬКО ПРИВОДОВ

Уставка от потенциометра подключенного к Ан.вх 1 (клеммы 2 и 3), обратная связь реализуется с помощью датчика давления

(4 – 20 мА), подключенного к Ан.вх. 2 (клеммы 4 и 11), команды СТАРТ и СТОП с кнопочного поста.

Порядок настойки преобразователя частоты VACON® 100 FLOW, Р 1.2 = 4 Несколько насосов (несколько приводов).

1. Соединить входы и выходы к VACON® 100 FLOW в соответствии с рисунком 4.

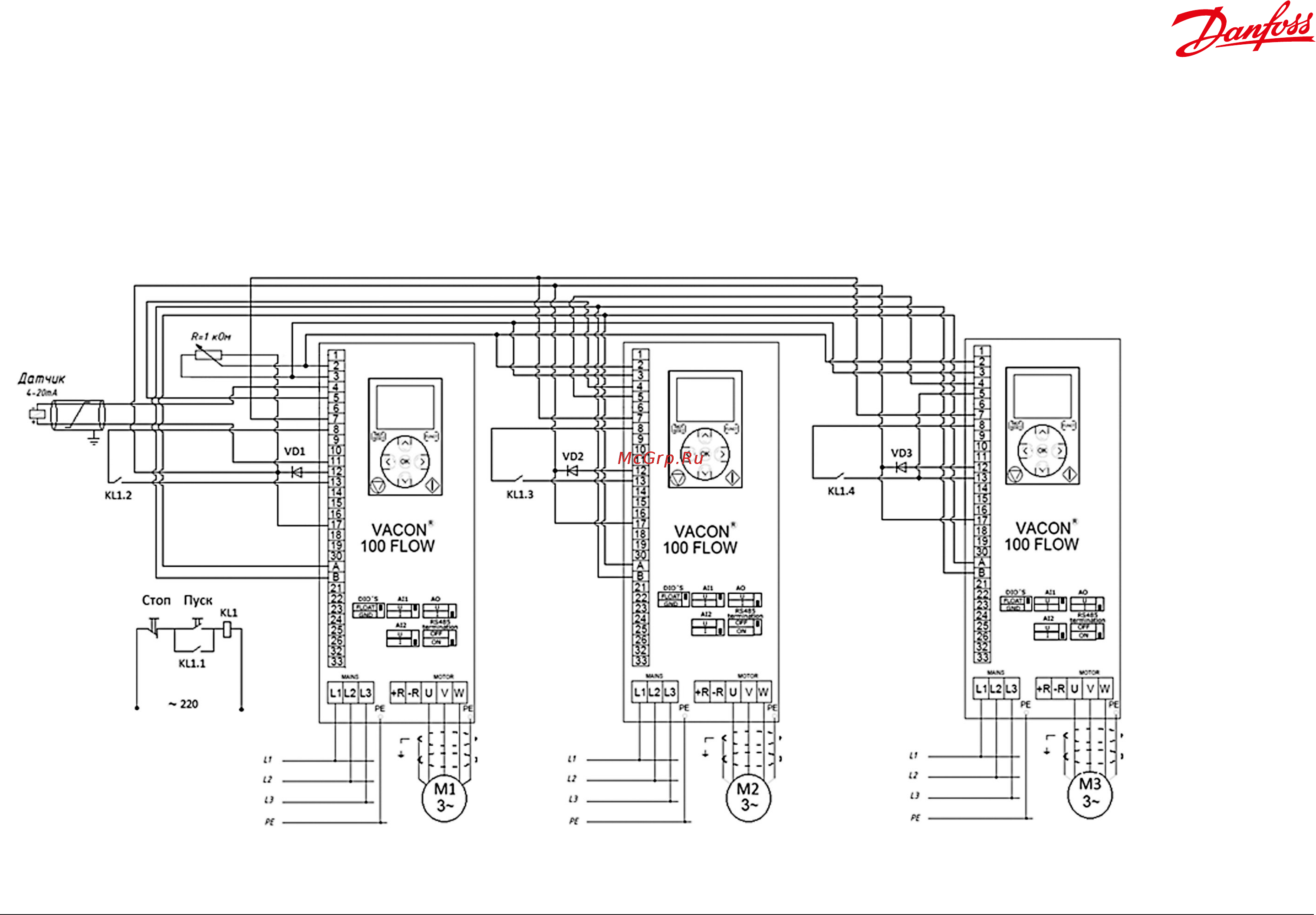

Рисунок 4. Схема подключения для каскадного режима «Несколько насосов несколько приводов».

*VD1-VD3 — диод Шоттки (24В; 0,2А (или больше)).
