Шкаф и привод должны свободно и эффективно обдуваться воздухом. Следует
обеспечить не менее 30 см пространства над шкафом, чтобы обеспечить свободное
прохождение потока воздуха. Убедитесь, что горячий воздух выдувается из шкафа и не
попадает обратно в шкаф.
Потери мощности преобразователя частоты могут существенно изменяться при
изменении нагрузки, выходной частоты или частоты ШИМ. Потери мощности важно
определять при планировании охлаждающего оборудования в электротехническом
помещении. С помощью этой формулы можно рассчитать примерные потери мощности
привода в номинальном режиме.
P
loss
[kW] = P
mot
[kW] x 0,025
При использовании в шкафу дополнительных устройств вероятно повышение потерь
мощности на 0–0,5 %. Некоторое дополнительное оборудование, например выходные
фильтры и входные устройства, вызывает большие потери мощности.
Для расчета потерь мощности используйте инструмент ecoSmart. См. www.danfoss.com.

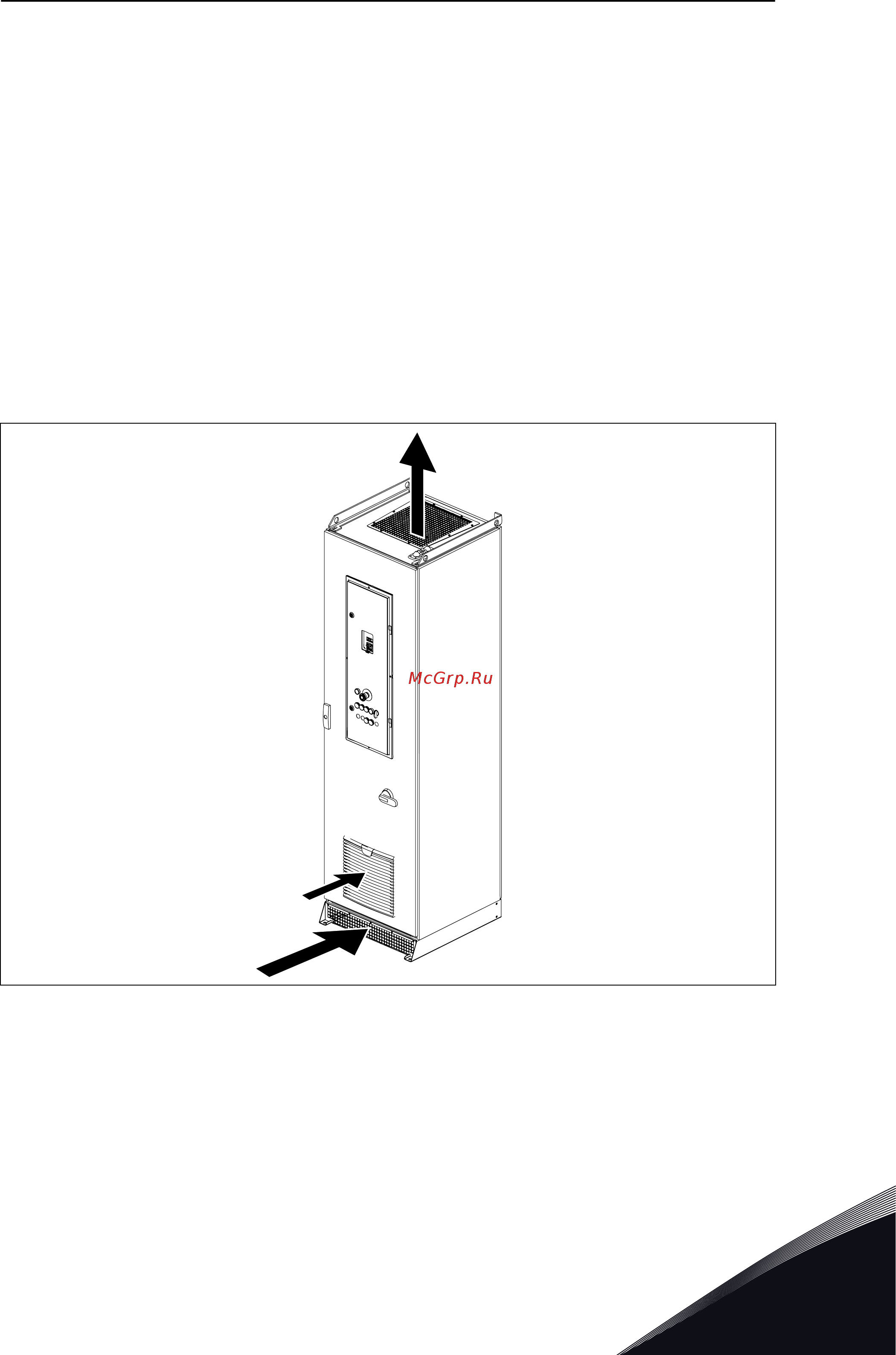

Рис. 23: Циркуляция охлаждающего воздуха
МОНТАЖ VACON · 43
