A
B
D
B
C

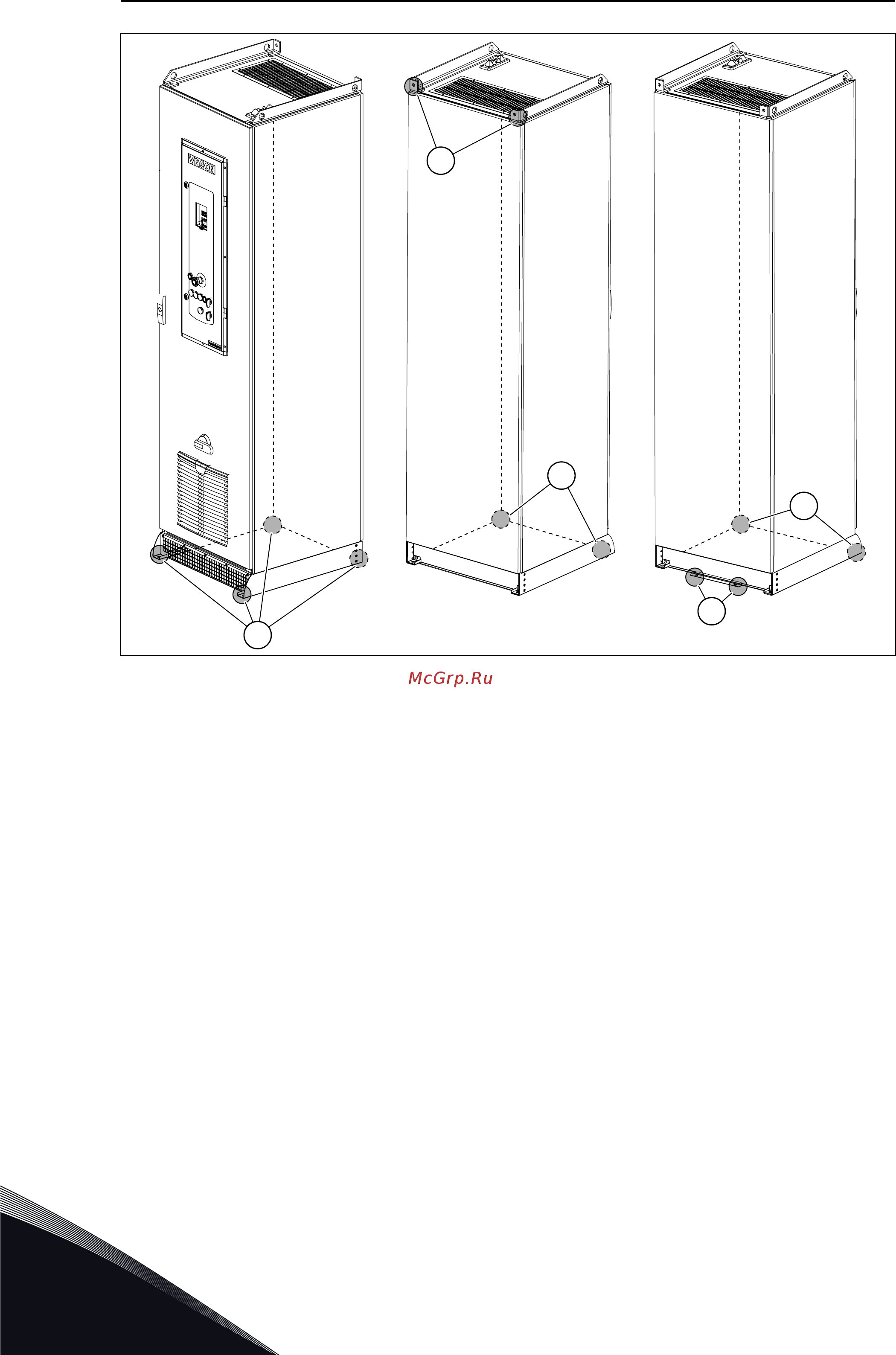

Рис. 22: Точки крепления шкафа.
A. 4 точки крепления в нижней части
B. 2 точки крепления в передней нижней
части
C. 2 точки крепления в задней верхней
части
D. 2 точки крепления на крепежном
кронштейне
4.7 ОХЛАЖДЕНИЕ И СВОБОДНОЕ ПРОСТРАНСТВО ВОКРУГ
ПРЕОБРАЗОВАТЕЛЯ ЧАСТОТЫ
При работе приводы переменного тока выделяют тепло. Вентилятор используется для
циркуляции воздуха с целью снижения температуры привода. Вокруг привода
необходимо оставить достаточное свободное место.
Необходимо предусмотреть свободное место в передней части привода для технического
обслуживания. Необходимо оставить 80 см свободного пространства перед шкафом,
чтобы можно было открывать дверцу шкафа. При наличии 2 и более приводов их можно
установить бок о бок.
Убедитесь в том, что температура охлаждающего воздуха не превышает максимальную
температуру окружающей среды привода и не опускается ниже минимальной
температуры окружающей среды привода.
VACON · 42 МОНТАЖ
4
TEL. +358 (0)201 2121 · FAX +358 (0)201 212 205
