3.5 ПРОГРАММА VACON LIVE
Vacon Live — программное приложение для ввода в эксплуатацию и обслуживания
приводов переменного тока Vacon
®
10, Vacon
®
20, и Vacon
®
100). Vacon Live можно
загрузить с сайта www.vacon.com.
Инструмент Vacon Live имеет следующие возможности:
•
Параметризация, мониторинг, информация о приводе, регистратор данных и т. д.
•
Инструмент загрузки ПО Vacon Loader
•
Поддержка RS-422 и Ethernet
•
Поддержка Windows XP, Vista 7 и 8
•
17 языков: английский, немецкий, испанский, финский, французский, итальянский,
русский, шведский, китайский, чешский, датский, голландский, польский,
португальский, румынский, словацкий и турецкий.
Для подключения привода переменного тока к данному инструменту используется
черный кабель USB/RS-422 Vacon или кабель Vacon 100 Ethernet. В процессе установки
Vacon Live автоматически устанавливаются драйверы на RS-422. После установки кабеля
Vacon Live автоматически находит подключенный драйвер.
Дополнительную информацию по работе с Vacon Live см. в меню «Справка».

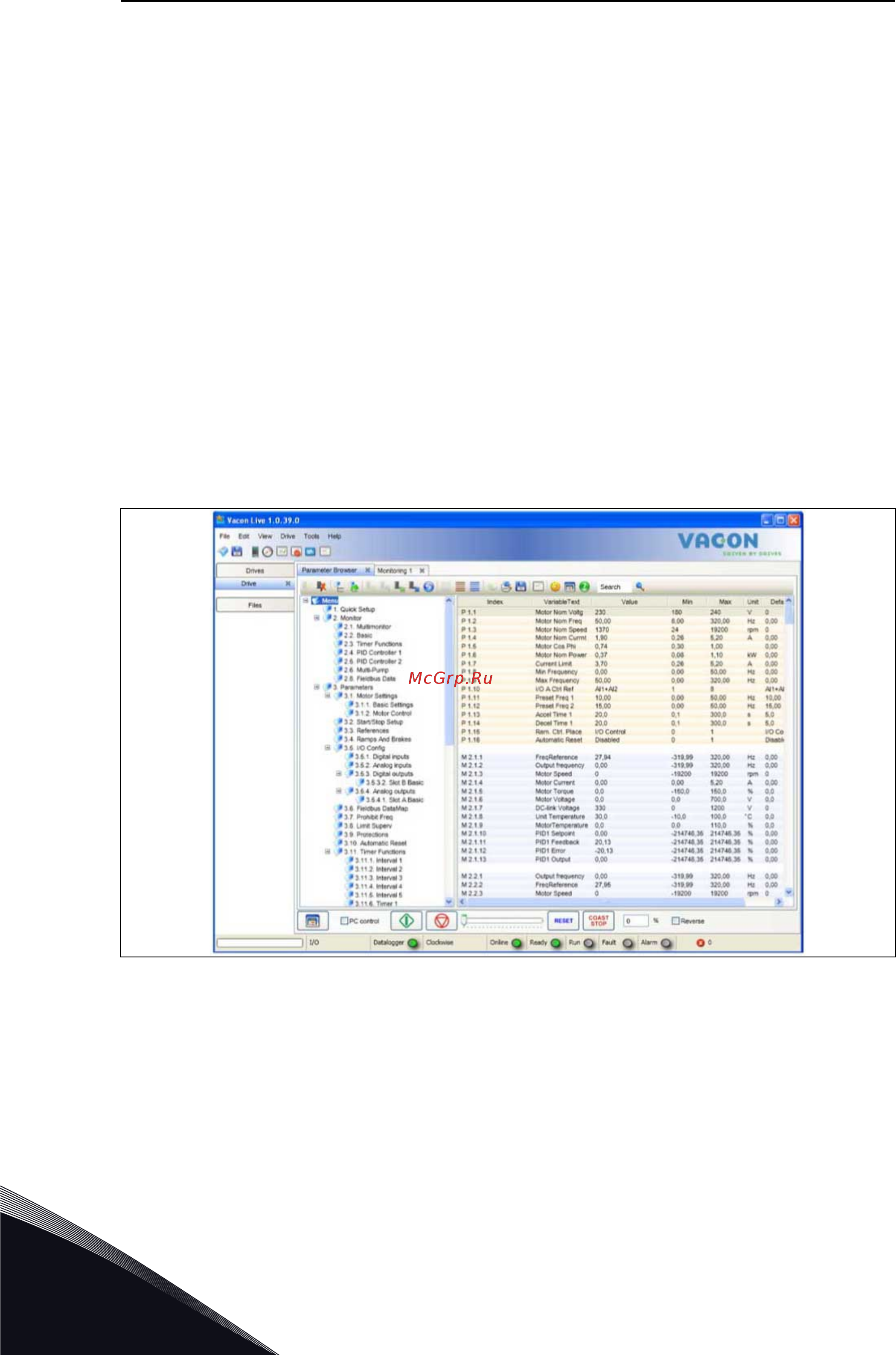

Рис. 19: Инструмент Vacon Live
VACON · 110 ИНТЕРФЕЙСЫ ПОЛЬЗОВАТЕЛЯ
3
TEL. +358 (0)201 2121 · FAX +358 (0)201 212 205
