Варианты:

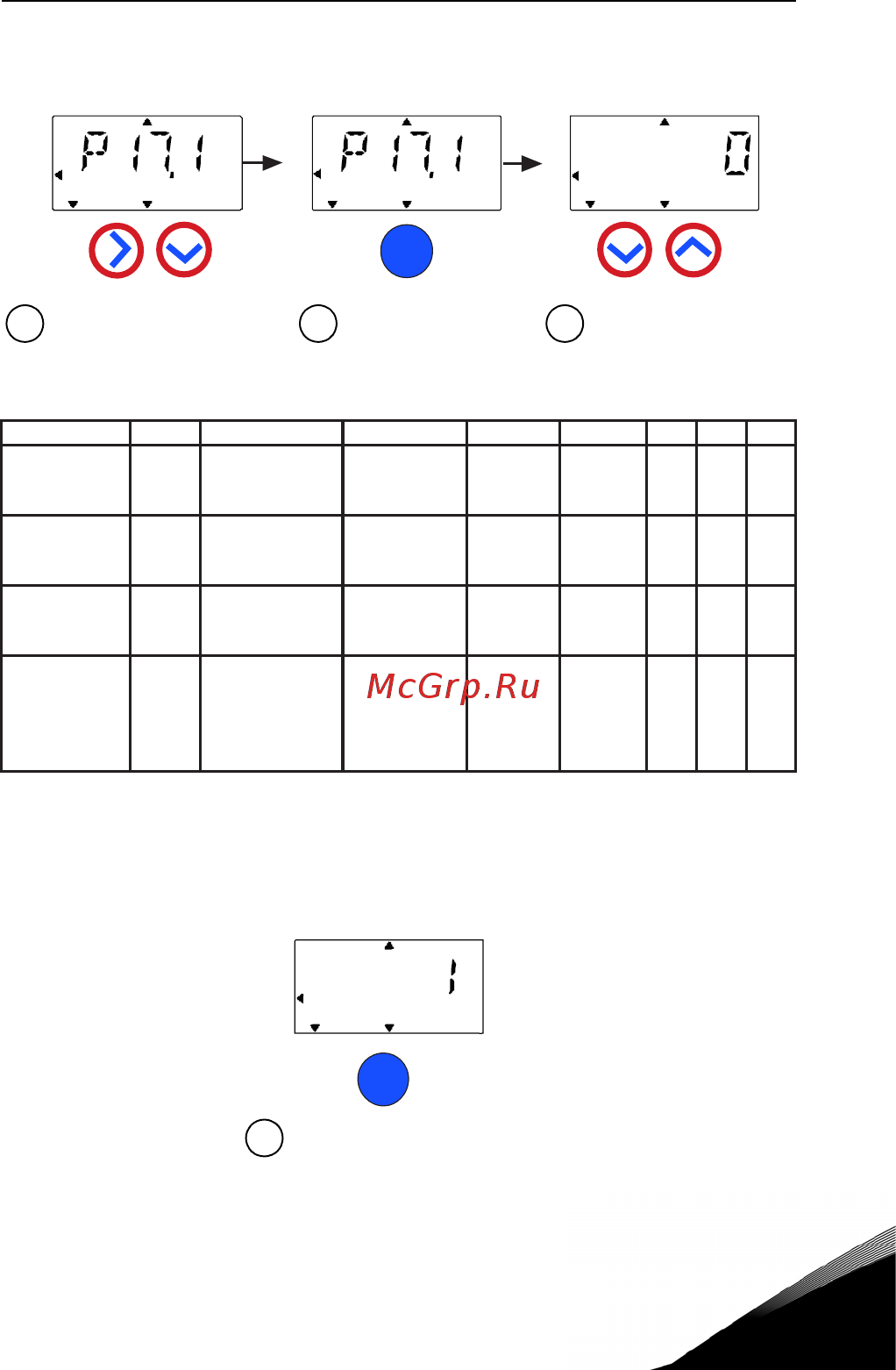

Рис. 21: Настройка привода
P1.7 P1.8 P1.15 P2.2 P2.3 P3.1 P4.2 P4.3
0 =Базовый
1,5 x
I
NMOT
0=U/f управле-
ние
0=Не
использу-
ется
0=По
кривой
0=Выбег 0 Гц 3с 3с
1 =Насос
1,1 x
I
NMOT
0=U/f управле-
ние
0=Не
использу-
ется
0=По
кривой
1=По
кривой
20
Гц
5с 5с
2 = Вентиля-
тор
1,1 x
I
NMOT
0=U/f управле-
ние
0=Не
использу-
ется
0=Выбег
20
Гц
20с 20с
3 = Высокий
момент вра-
щения
1,5 x
I
NMOT
1=Управление
по скорости
без обратной
связи по скоро-
сти
1=Использу-
ется
0=По
кривой
0=Выбег 0 Гц 1с 1с
Изменяемые
параметры:
P1.7 Предел по току (A)
P1.8 Метод управления
P1.15 Форсирование момента
P2.2 Функция пуска
P2.3 Функция останова
P3.1 Минимальная частота
P4.2 Время разгона
P4.3 Время торможения
1=хва-
том на
лету
OK
READY RUN STOP ALARM FAULT
REF
MON
PAR
SYS
READY RUN STOP ALARM FAULT
FWD REV I/O KEYPAD BUS FWD REV I/O KEYPAD BU S FWD REV I/O KEYPAD BUS
READY RUN STOP ALARM FAUL
T
REF
MON
PA R
SYS
REF
MON
PAR
SYS
Мастер Запуска представ-
лен в параметре P17.1.
1
Для входа в режим
редактирования на-
жмите OK.
Выбрать значение от 0
до 3.
2 3
OK
READY RUN STOP ALARM FAULT
REF
MON
PAR
SYS
FWD REV I/O KEYPAD BUS
Для подтверждения параметров
нажмите кнопку OK.
4
НАВИГАЦИЯ И ЗАПУСК vacon • 21
