2. МОНТАЖ

2.1 Механический монтаж

Для преобразователя Vacon 20 предусмотрено два способа настенного монтажа. Для MI1— MI3: навинты или

наDIN-рейку. Для MI4— MI5: навинты или нафланец.

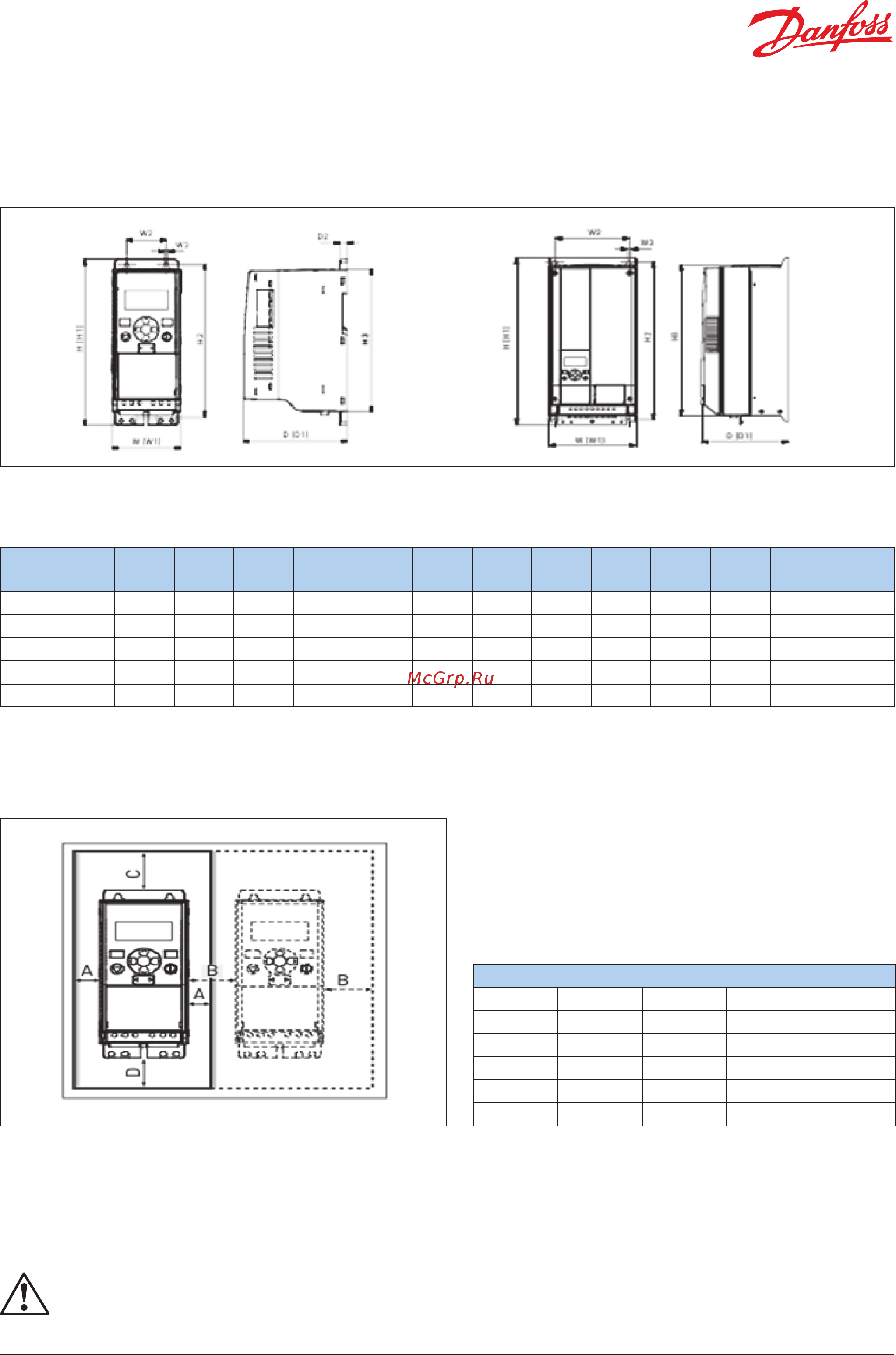

Рисунок 1. Размеры преобразователя VACON® 20, MI1— MI3 и VACON® 20, MI4— MI5

Таблица 1. Размеры (мм) ивес (кг) преобразователя VACON® 20

Тип корпуса H1 H2 H3 W1 W2 W3 D1 D2 W H D

Вес (кг.)

Без упаковки

MI1 160,1 147 137,3 65,5 37,8 4,5 98,5 7 66 160 98 0,5

MI2 195 183 170 90 62,5 5,5 101,5 7 90 195 102 0,7

MI3 254,3 244 229,3 100 75 5,5 108,5 7 100 254,3 109 1

MI4 370 350,5 336,5 165 140 7 165 — 165 370 165 8

MI5 414 398 383 165 140 7 202 — 165 414 202 10

Во всех приводах VACON® 20 используется принудительное воздушное охлаждение. Для того чтобы обеспечить при-

емлемые циркуляцию воздуха иохлаждение, необходимо оставить достаточное свободное место вокруг преобра-

зователя частоты. Втаблице 2 приведены необходимые размеры свободного пространства:

Рисунок 2. Пространство для монтажа VACON® 20

А = свободное пространство побокам частоты преобразователь (см. также B)

В = расстояние отодного частотного преобразователя додругого или расстояние достены шкафа

С = свободное пространство над преобразователем частоты

D = свободное пространство под преобразователем частоты

ВНИМАНИЕ! Установка приводов MI1—MI вплотную друг кдругу допускается только

при рабочей температуре окружающего воздуха неболее + 40°C. Для MI4—MI5 плотная

установка приводов рядом недопускается.

Таблица 2. Размеры свободного

пространства для охлаждения

Минимальное расстояние (мм)

Тип A B C D

MI1 20 20 100 50

MI2 20 20 100 50

MI3 20 20 100 50

MI4 20 20 100 100

MI5 20 20 120 100
