F.B.R. GAS X3 /2 CE TL + R. CE D1"- S [4/18] Переключение горелки
МОДЕЛИ: GAS X1/2CE-2/2CE
GAS X3/2CE-4/2CE
ГОРЕЛКИ ГАЗОВЫЕ ДВУХСТУПЕНЧАТЫЕ
071055_2B
03

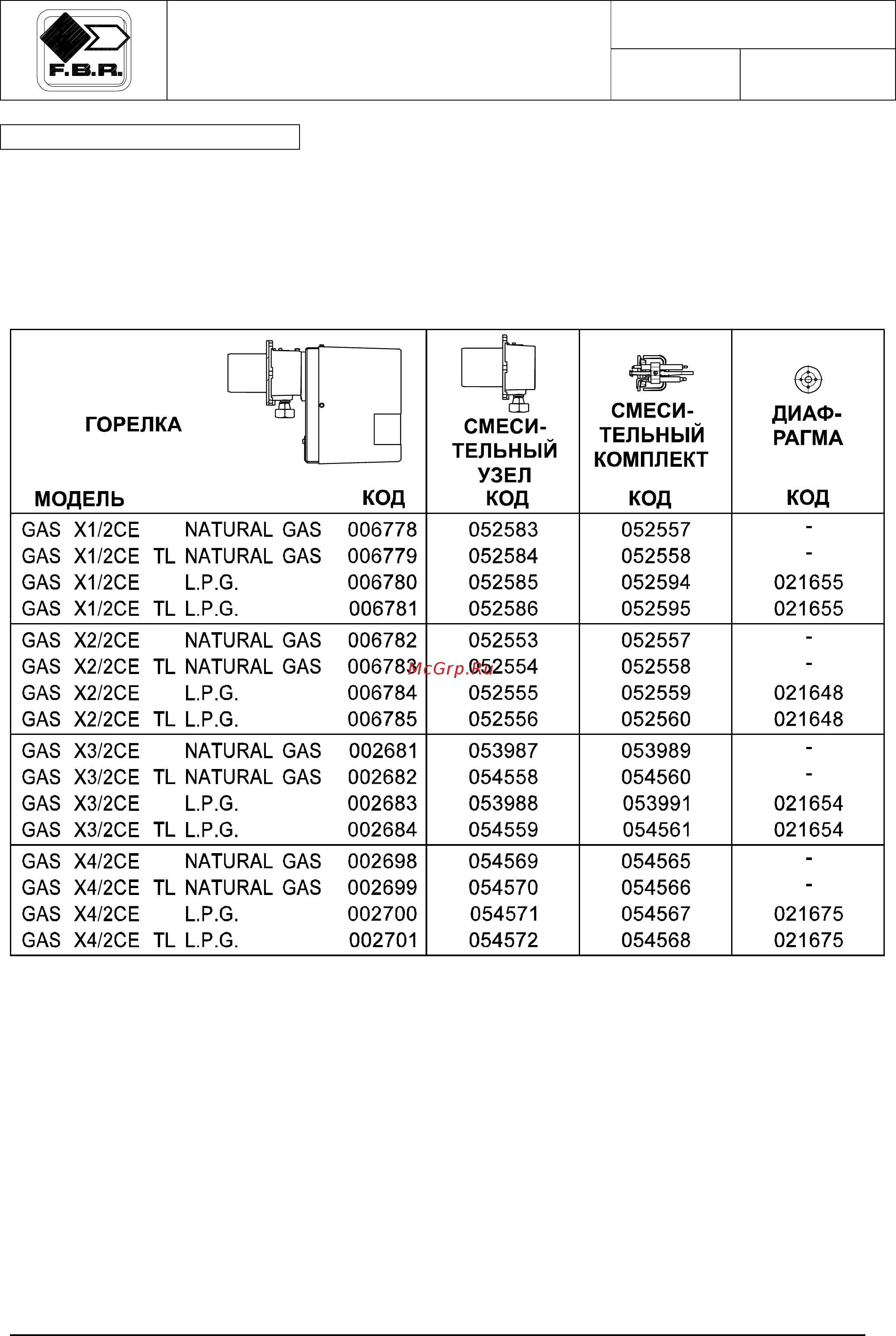

ПЕРЕКЛЮЧЕНИЕ ГОРЕЛКИ
Для переключения горелок с ПРИРОДНОГО газа на СЖИЖЕННЫЙ и обратно необходимо
заменить СМЕСИТЕЛЬНЫЙ КОМПЛЕКТ, или установить (для работы на СЖИЖЕННОМ газе) или
снять (для работы на ПРИРОДНОМ газе) диафрагму в СМЕСИТЕЛЬНОМ КОМПЛЕКТЕ.
Для переключения с короткой пламенной трубы на длинную необходимо заменить
СМЕСИТЕЛЬНЫЙ УЗЕЛ.
После каждого переключения необходимо заново произвести настройку горелки.
Условные обозначения:
TL = длинная пламенная труба
ВНИМАНИЕ:
Для сжигания различных газов используются различные смесительные комплекты. В
связи с этим должно использоваться только топливо, указанное на этикетке,
приклеенной на горелке. При переключении на другой вид топлива необходимо
приклеить новую этикетку с указанием типа этого топлива.
