F.B.R. GAS X3 /M CE TL + R. CE D1"- S [6/15] Регулировка реле давления воздуха р а
МОДЕЛИ: GAS X2/MCE
GAS X3/2CE-4/2CE
ГОРЕЛКИ ГАЗОВЫЕ МОДУЛИРУЕМЫЕ
073030_2A
05
РЕГУЛИРОВКА ГОРЕЛКИ
ВНИМАНИЕ: Перед запуском горелки необходимо убедиться в соблюдении основных требований
безопасности. В частности, проконтролируйте:
- электропитание
- тип газа
- давление газа
- герметичность соединений оборудования
- наличие воды в системе
- систему вентиляции котельной
- срабатывание предохранительного термостата котла
Откройте кран и запустите горелку. Подождите, пока пламя окончательно не стабилизируется после
предварительной продувки. Установите параметры работы горелки согласно таблице настроек. При
помощи газоанализатора произведите окончательную настройку горелки (ПРИРОДНЫЙ ГАЗ: 9,5-10% CO
2
;
СЖИЖЕННЫЙ ГАЗ: 11,5-12% CO
2
). Отрегулируйте реле давления воздуха и проконтролируйте
исправность его срабатывания, частично перекрывая подачу воздуха. Кроме того, проконтролируйте
исправность срабатывания реле минимального давления газа, медленно перекрывая кран.

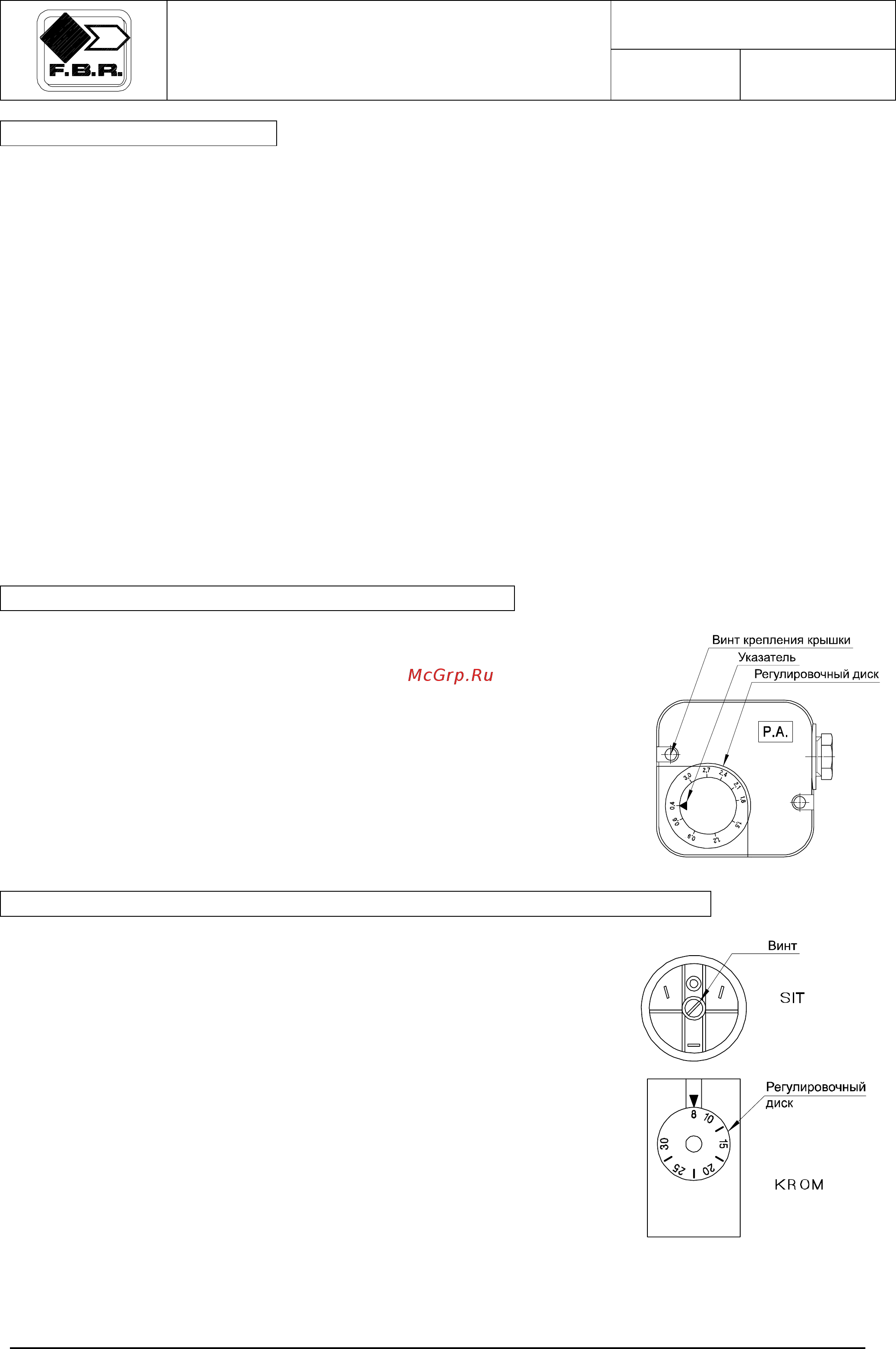

РЕГУЛИРОВКА РЕЛЕ ДАВЛЕНИЯ ВОЗДУХА (Р.А.)
Реле давления воздуха контролирует наименьшее давление воздуха,
создаваемое вентилятором. Для регулировки реле давления воздуха
необходимо воспользоваться газоанализатором. Регулировка реле
осуществляется следующим образом:
a) Не изменяя положения заслонки воздухозаборника, постепенно
перекрывайте доступ воздуха, пока его станет не хватать: CO ≤ 10 000
ppm
b) Медленно поворачивайте регулировочный диск реле давления, пока
горелка не заблокируется
c) Полностью откройте подачу воздуха и запустите горелку
d) Повторите пункт а) для проверки срабатывания реле давления
РЕГУЛИРОВКА РЕЛЕ МИНИМАЛЬНОГО ДАВЛЕНИЯ ГАЗА (P.G. min)
Реле минимального давления газа последовательно соединено с
термостатами и блокирует работу горелки, когда давление в линии
опускается ниже установленного значения (на 20% меньше рабочего
давления газа). Реле минимального давления газа крепится на газовой
арматуре в зависимости от положения клапана VS. Регулировка реле
осуществляется следующим образом:
a) Доведите горелку до максимальной мощности (относительно
мощности теплогенератора)
b) Измерьте давление на штуцере реле давления и постепенно
перекрывайте кран до снижения измеренного давления на 20%
c) Медленно поворачивайте регулировочный диск реле давления, пока
горелка не заблокируется
d) Полностью откройте кран и запустите горелку.
e) Повторите пункт а) для проверки срабатывания реле давления
Версия 1.0
