F.B.R. GAS X4 /2 CE TL + R. CE D1"- S [7/18] Регулировка 1 й ступени
МОДЕЛИ: GAS X1/2CE-2/2CE
GAS X3/2CE-4/2CE
ГОРЕЛКИ ГАЗОВЫЕ ДВУХСТУПЕНЧАТЫЕ
071055_2A
06

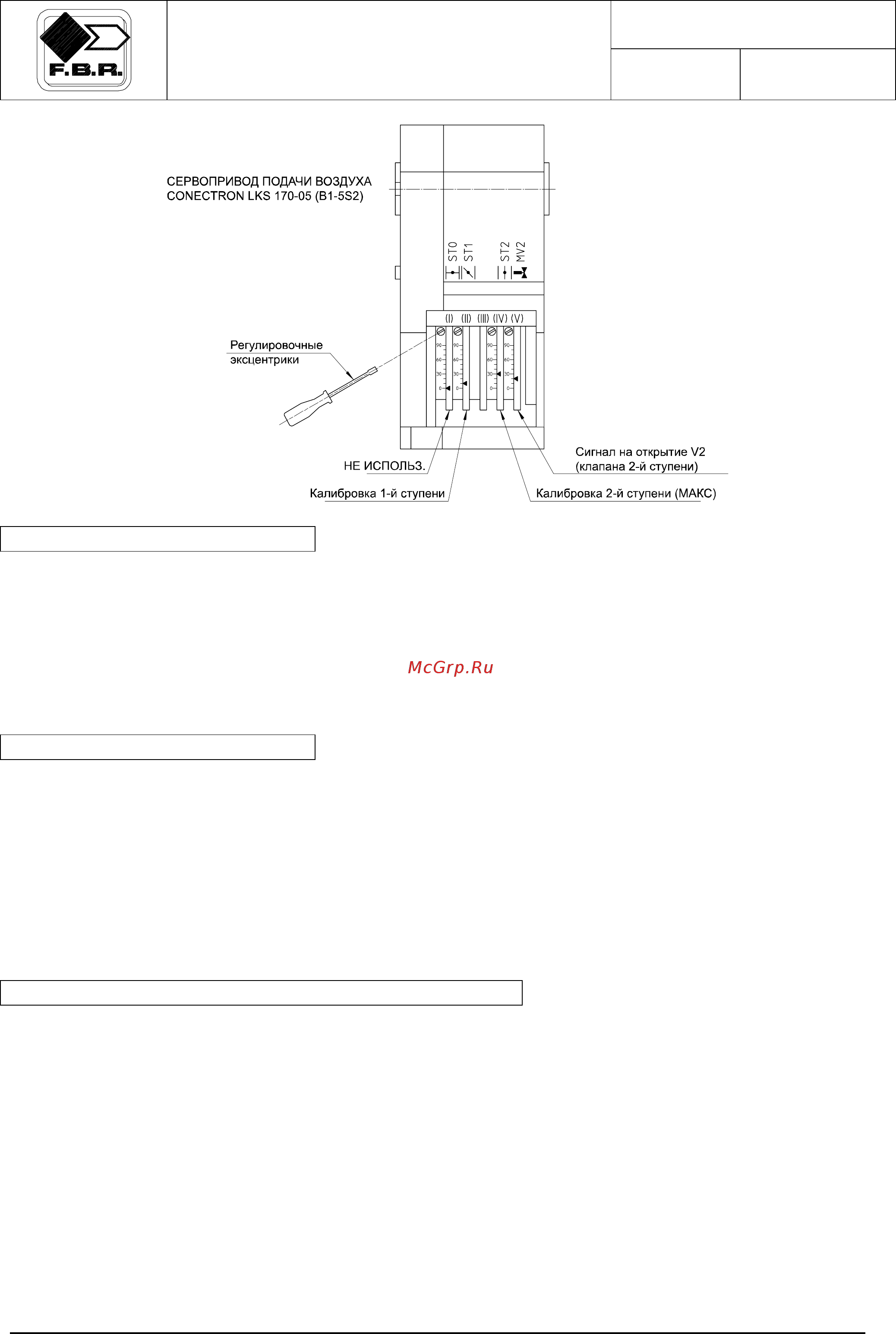

РЕГУЛИРОВКА 1-й СТУПЕНИ
Отключите сигнал включения второй ступени, запустите горелку и отрегулируйте расход газа на первой
ступени (обычно половина расхода второй ступени). Используя газоанализатор отрегулируйте расход
воздуха первой ступени, регулируя положение смесительного комплекта и эксцентрика (II).
ПРИМЕЧАНИЕ:
- При перемещении эксцентрика (II) в сторону меньших величин заслонка воздухозаборника
автоматически закрывается. При перемещении эксцентрика в сторону бóльших величин
сервопривод не меняет положения
- Для перемещения заслонки подайте сигнал включения второй ступени, а затем отключите его
РЕГУЛИРОВКА 2-й СТУПЕНИ
После подачи сигнала включения второй ступени горелки сервопривод подачи воздуха открывается до
значения отметки эксцентрика (IV) и дает сигнал на открытие клапана второй ступени при помощи
эксцентрика (V). Отрегулируйте расход газа и воздуха на второй ступени изменяя положение эксцентрика
(IV) (для оптимизации параметров горения используйте газоанализатор).
ПРИМЕЧАНИЕ:
- При перемещении эксцентрика (IV) в сторону бóльших величин заслонка воздухозаборника
автоматически открывается. При перемещении эксцентрика в сторону меньших величин
сервопривод не меняет положения
- Для перемещения заслонки отключите сигнал включения второй ступени, а затем снова подайте
его
СИГНАЛ НА ОТКРЫТИЕ V2 (клапана 2-й ступени)
На первой ступени горелки контакт эксцентрика (V) остается разомкнутым и замыкается примерно на
половине хода второй ступени.
Пример: - 1-я ступень значение: 10° эксцентрик (II)
- 2-я ступень значение: 30° эксцентрик (IV)
- включение V2 значение: 20° эксцентрик (V)
- не исп. значение: 0° эксцентрик (I)
ВНИМАНИЕ:
При отсутствии сигнала включения второй ступени сервопривод снижает подачу воздуха до
значения первой ступени, а эксцентрик (V) отключает подачу напряжения на клапан V2. Таким
образом открытие клапана второй ступени происходит только при открывании заслонки
воздухозаборника: при неисправности сервопривода горелка продолжает работу на первой
ступени.
