F.B.R. K 6/M TL + R. N DN80 [4/16] Модели gamma k 5 2 k 6 2 k 7 2

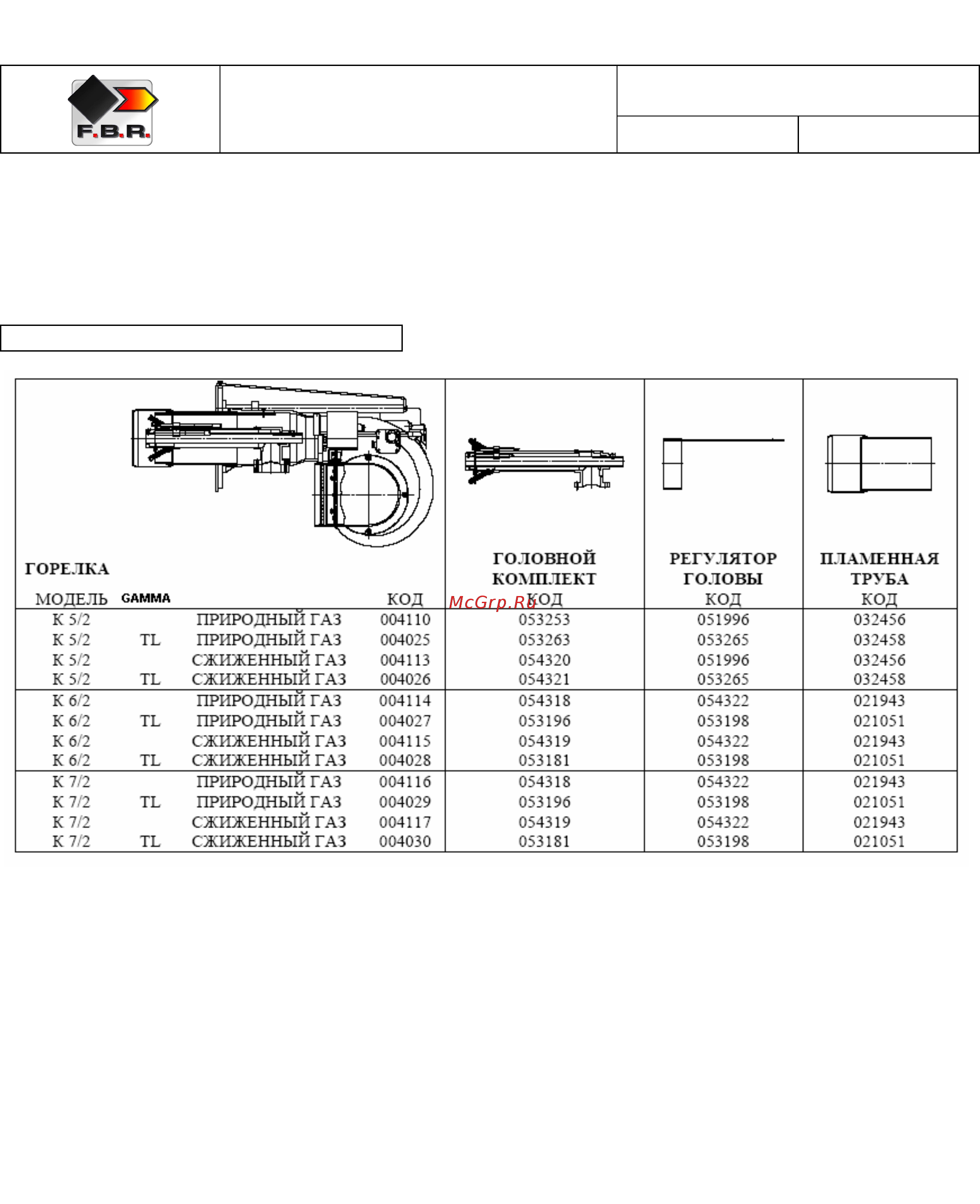

Для переключения горелок с ПРИРОДНОГО газа на СЖИЖЕННЫЙ достаточно заменить
ГОЛОВНОЙ КОМПЛЕКТ. Для переключения с короткой пламенной головы на длинную необходимы
ГОЛОВНОЙ КОМПЛЕКТ, РЕГУЛЯТОР ПЛАМЕННОЙ ГОЛОВЫ, ПЛАМЕННАЯ ТРУБА. После
каждого переключения необходимо заново настраивать горелку.
Условные обозначения
TL = длинная пламенная голова
ВНИМАНИЕ
Для сжигания различных газов используются различные смешивающие КОМПЛЕКТЫ. Поэтому
в горелке должно использоваться только указанное в паспортной табличке топливо. При
переключении необходимо указывать в паспортной табличке новый вид используемого топлива.
МОДЕЛИ: Gamma K 5/2-K 6/2- K 7/2
ГОРЕЛКИ КОМБИНИРОВАННЫЕ
ДВУХСТУПЕНЧАТЫЕ
073506_3А 03
ПЕРЕКЛЮЧЕНИЕ ГОРЕЛКИ
