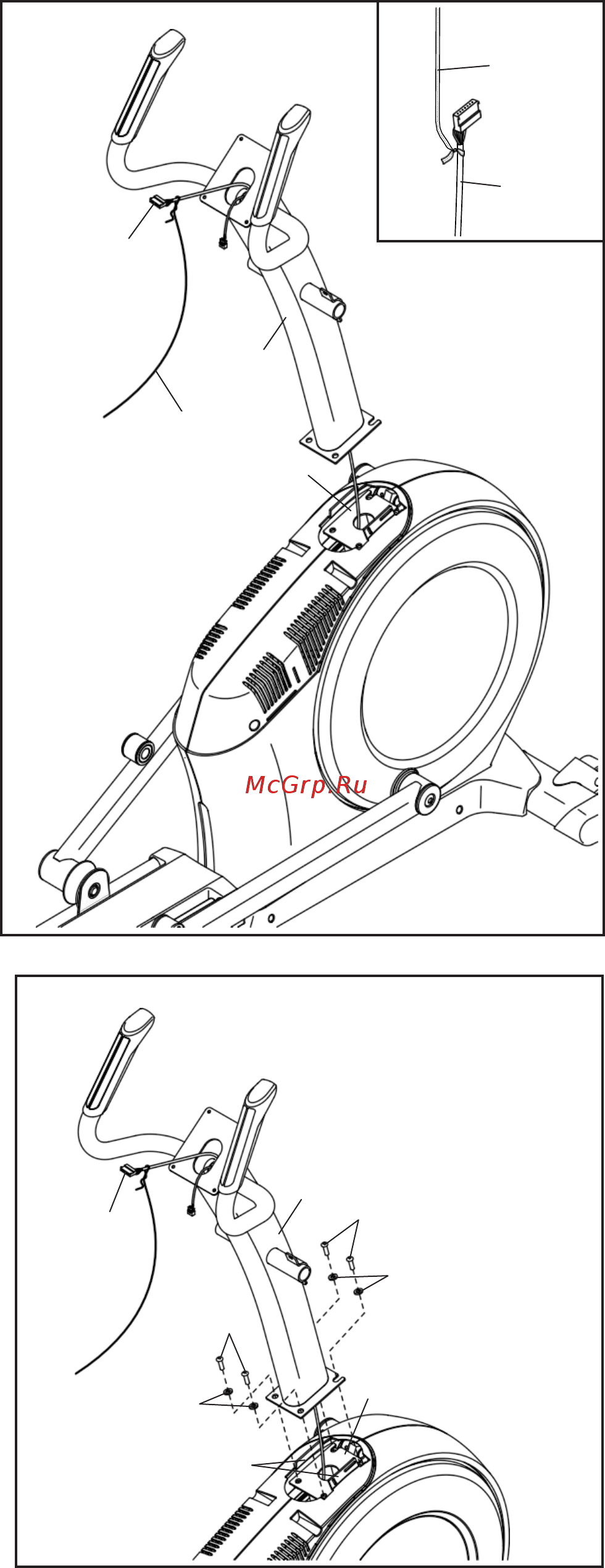

5. Расположите стойку (4) таким образом, как
показано на рисунке.
Попросите вашего помощника удерживать
стойку рядом с рамой (1).
См. приложенный чертёж. Расположите
проводную стяжку (A) возле нижней части стойки
(4). Обвяжите стяжку вокруг сетевого кабеля
(48). Затем потяните за верхний конец
проволочной стяжки, пока сетевой кабель не
будет проложен через стойку.
Совет: проволочная стяжка (А) помогает
предотвратить попадание сетевого кабеля
(48) в отверстия внутри стойки (4).
6. Совет: постарайтесь не пережать сетевой
кабель (48). Избегайте повреждения
пластиковых контактов (Б), указанных на
рисунке. Подсоедините стойку (4) к раме (1).
Закрепите стойку (4) при помощи четырёх
винтов M10x25 мм (92) и четырех шайб M10
(105); наживите винты, а затем затяните их.
5
A
48
48
4
A
1
B
1
105
92
105
92
48
4
Не пережимайте
сетевой кабель (48);
избегайте повреждения
пласт. контактов (Б)
6
