9

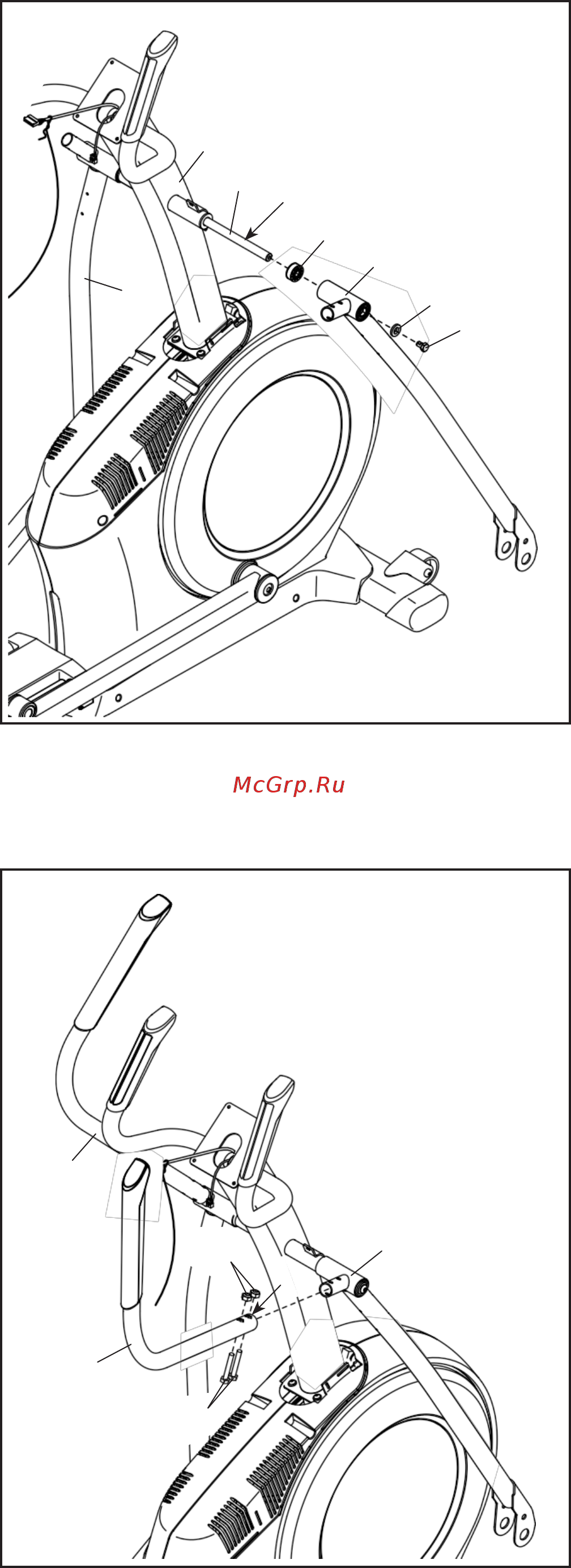

7. Нанесите смазку (входит в комплект) на
поворотную ось (35). Чтобы не испачкаться
в смазке, воспользуйтесь пластиковым
пакетом.
Вставьте поворотную ось (35) в стойку (4) и
центрируйте ее. Совет: для выполнения
данного этапа можете воспользоваться
резиновым молотком.
После этого подсоедините распорную втулку
(54) к правой стороне поворотной оси (35).
Затем возьмите правую подвижную ножку
(60) и расположите её таким образом, как
показано на рисунке. Подсоедините
подвижную ножку к правой стороне
поворотной оси (35).
Повторите вышеуказанные действия с
левой стороны тренажёра (46).
Затяните винт M8x13 мм (82) и шайбу M8 (97)
одновременно с каждой стороны поворотной
оси (35).
8. Расположите правую рукоятку (61) таким
образом, как показано на рисунке.
Подсоедините правую рукоятку (61) к правой
подвижной ножке (60).
Зафиксируйте полученную конструкцию при
помощи двух болтов M8 x 38 мм (96) и двух
контргаек M8 (102). Убедитесь, что
контргайки установлены в
соответствующие шестиугольные
отверстия (В).
Повторите этот шаг с другой стороны
тренажёра (47).
82
97
46
60
Смазка
54
35
4
7
96
61
В
60
102
47
8
