11

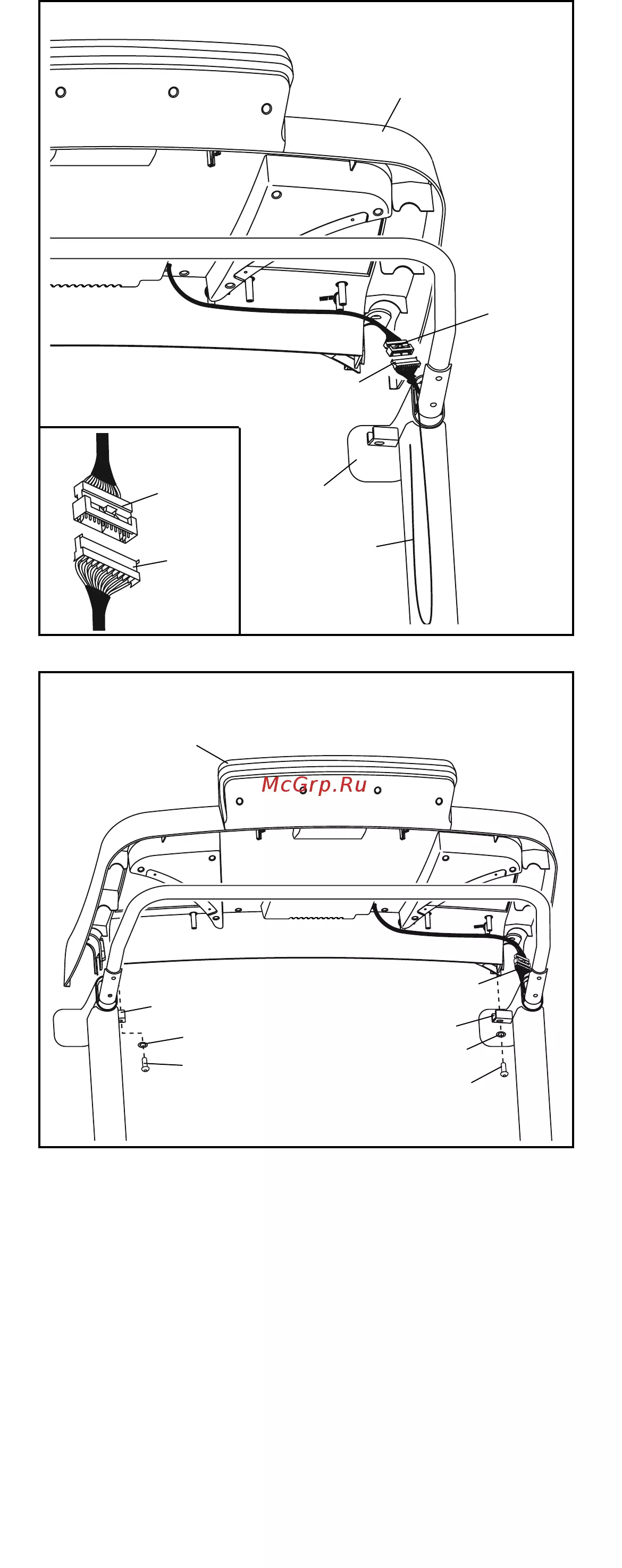

9.
Попросите вашего помощника удерживать
консоль в сборе около левого поручня (71) и
правого поручня (не показано).
Соедините кабель стойки (70) с кабелем
консоли. См. вклейку на рисунке. Разъемы
должны вставляться друг в друга легко и
фиксироваться. Если этого не происходит,
выньте один из разъемов и попытайтесь
снова подключить его. ЕСЛИ ВЫ НЕПРА-
ВИЛЬНО ПОДКЛЮЧИТЕ РАЗЪЕМЫ, ВЕЛИ-
КА ВЕРОЯТНОСТЬ ПОВРЕДИТЬ
КОНСОЛЬ ПРИ ВКЛЮЧЕНИИ ПИТАНИЯ.
Затем снимите шнурок с кабеля стойки.
9
Консоль
в сборе
70
70
Шнурок
Кабель
консоли
Кабель
консоли
71
10.
Поставьте консоль на левый и правый поруч-
ни (71, 72). Убедитесь, что провода не защем-
лены. Спрячьте лишний кабель стойки (70) в
левый поручень.
Прикрепите консоль к ушкам на поручнях (71,
72) с помощью двух винтов 5/16" x 1" (7) и
двух зубчатых шайб 5/16" (8). Сначала
наживите оба винта, а потом закрутите их.
10
71
Консоль
в сборе
7
7
8
8
70
72
