СПЕЦИФИКАЦИЯ

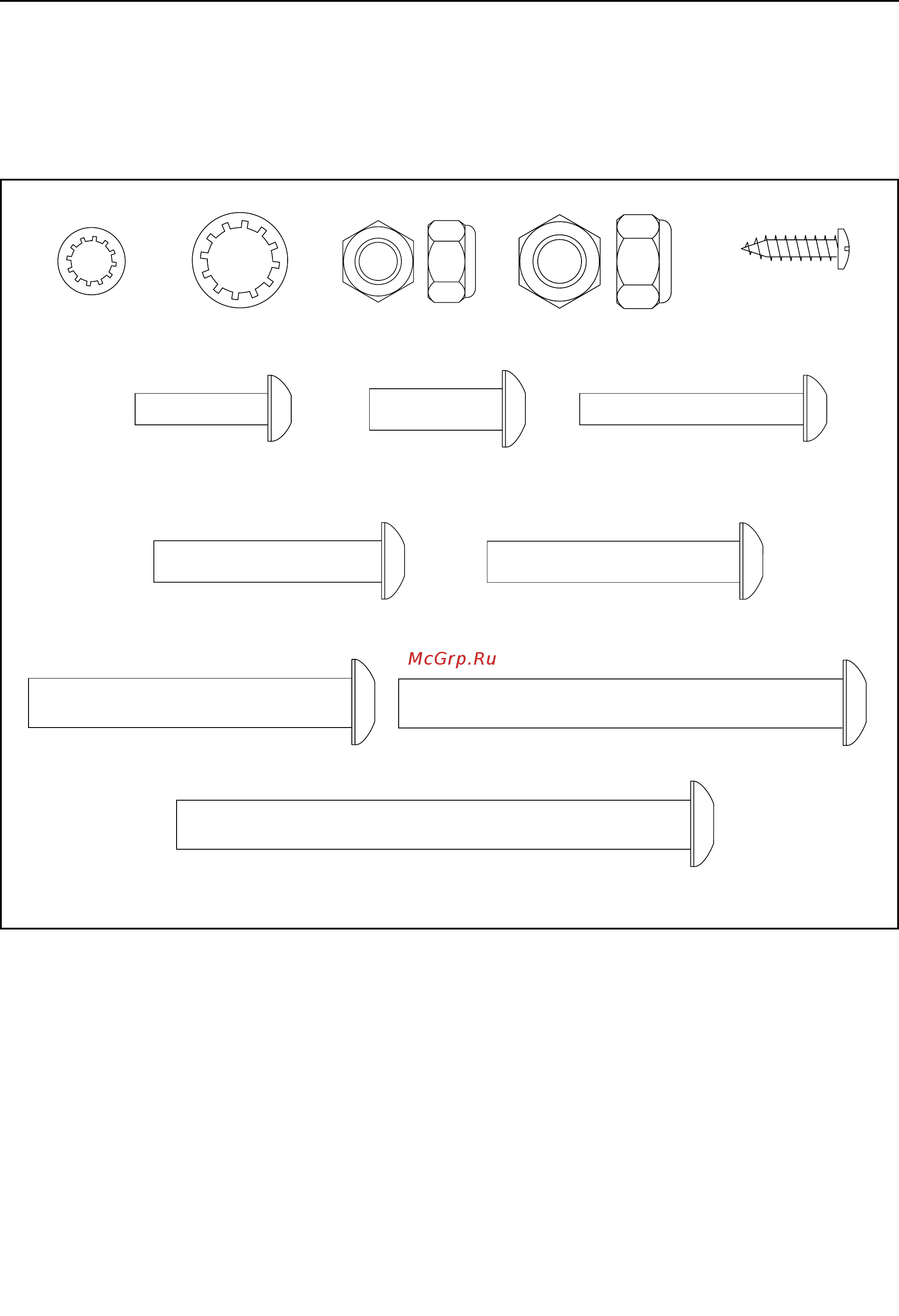

Используйте рисунок ниже для идентификации крепёжных деталей. Число в скобках под каждым изобра-

жением — это порядковый номер детали в списке СОСТАВНЫХ ЧАСТЕЙ в конце данного руководства.

Число после скобок — это количество деталей, требуемое для сборки. Примечание: Если деталь отсутст-

вует в комплекте крепежа, проверьте, не установлена ли она на своё место.

Зубчатая

шайба

3/8" (5) –10

Гайка 3/8" (3) – 2

Винт #8 x

3/4" (6) – 12

Зубчатая

шайба

5/16" (8) – 2

Болт 3/8" x 2 1/2" (2) – 2

Винт 3/8" x 3 1/2" (9) – 4

Винт 3/8" x 4" (4) – 6

Винт 5/16" x 1"

(7) – 2

Винт 1/4" x 1"

(10) – 4

Болт M8 x 50мм

(104) – 1

Винт /4" x 1

3/4" (97) – 2

Гайка M8(90) – 2

Болт M8 x 45мм

(12) – 1
