4 Принципы измерения

Измерение газов производится электрохимическими сенсорами.

Измерение температуры производится термопарами (тип К (NiCrNi)) и термоэлементами RTD PT

2000.

4.1 Электохимический метод измерения

Концентрацию О2 измеряет 2-х электродный сенсор.

Концентрацию токсичных газов ( СО, NO, NO

, SO

, H

измеряют 3-х электродные сенсоры.

Работа электрохимических сенсоров основана на эффекте диффузии газов.

Главным достоинством этой технологии является линейная зависимость выходного сигнала от кон-

центрации газа.

3 электродный сенсор состоит из: измерительного электрода, рабочего электрода и сравнительного

электрода.

Анализируемый газ ( СО, NO, NO2, SO2) поступает на измерительный электрод, на поверхности ко-

торого происходит реакция окисления или восстановления

Например: сенсор CO:

На поверхности измерительного электрода происходит такая реакция с СО:

CO + H

O -> CO

+ 2H

+ 2e

С противоположенной стороны, на рабочем электроде происходит реакция с образованием воды:

½ O

+ 2H

+ 2e

-> H

Генерируемый ток измеряется в в микроамперах и анализируется электронной частью прибора.

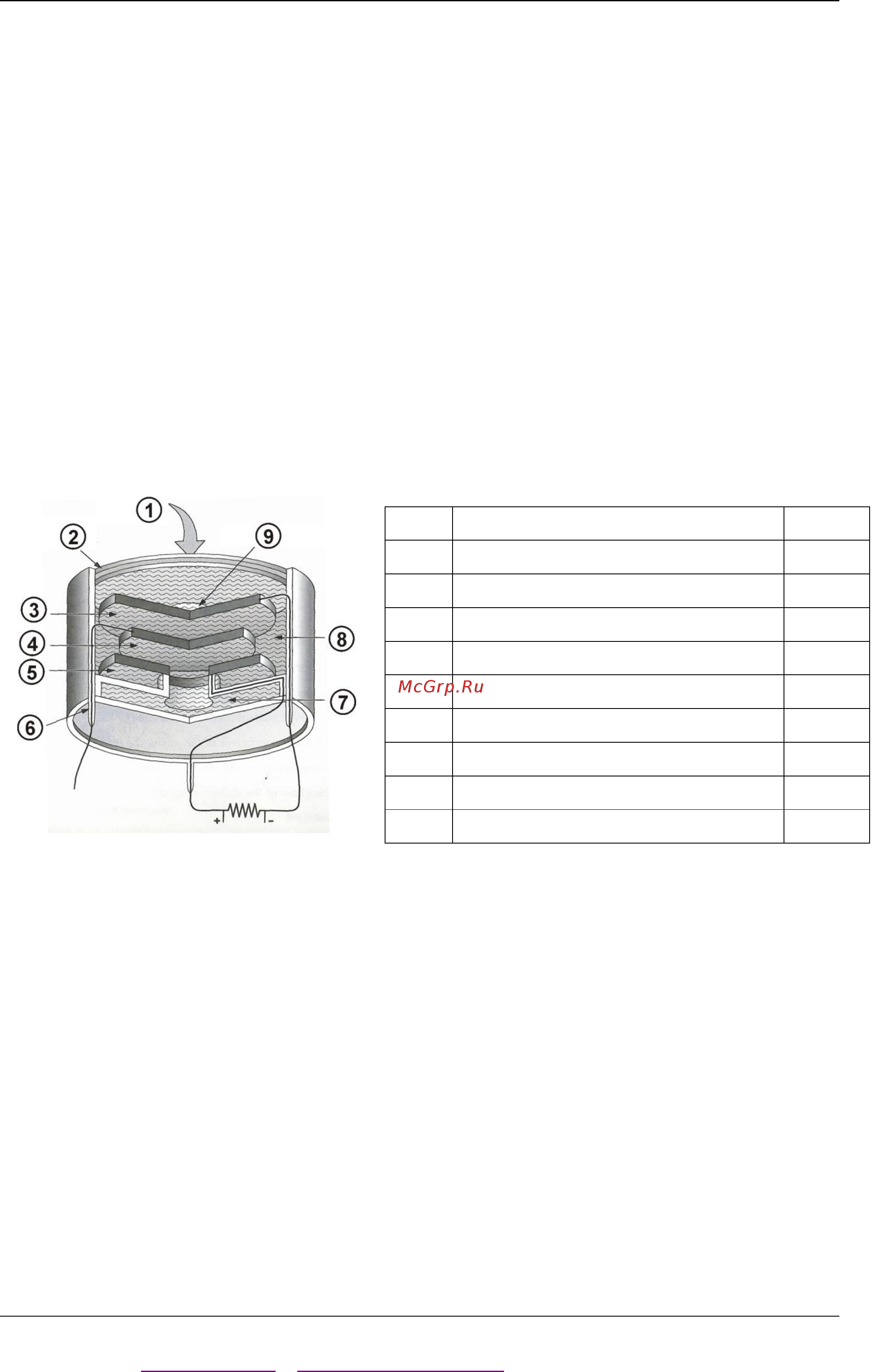

№ п/п

Вход газа

Фильтр

Измерительный электрод

Сравнительный электрод

Рабочий электрод

Контакт

Емкость для электролита

Электролит

Капиллярный диффузионный барьер
