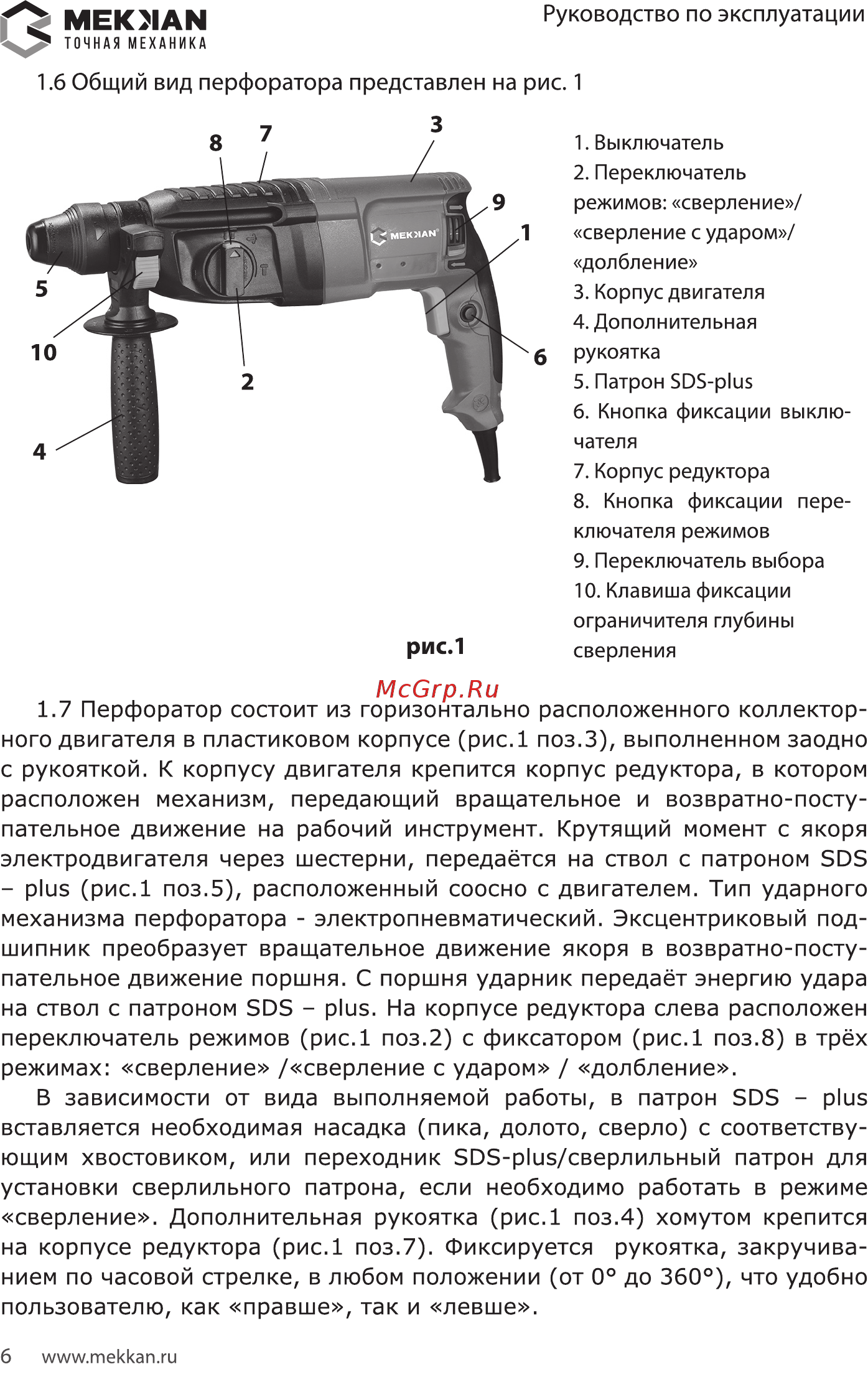

Руководство по эксплуатации MEKMAN ТОЧНАЯ МЕХАНИКА 1 6 Общий вид перфоратора представлен на рис 1 1 Выключатель 2 Переключатель режимов сверление сверление с ударом долбление 3 Корпус двигателя 4 Дополнительная рукоятка 5 Патрон 5О5 р1 ио 6 Кнопка фиксации выклю чателя 7 Корпус редуктора 8 Кнопка фиксации пере ключателя режимов 9 Переключатель выбора рис 1 10 Клавиша фиксации ограничителя глубины сверления 1 7 Перфоратор состоит из горизонтально расположенного коллектор ного двигателя в пластиковом корпусе рис 1 поз З выполненном заодно с рукояткой К корпусу двигателя крепится корпус редуктора в котором расположен механизм передающий вращательное и возвратно посту пательное движение на рабочий инструмент Крутящий момент с якоря электродвигателя через шестерни передаётся на ствол с патроном SDS plus рис 1 поз 5 расположенный соосно с двигателем Тип ударного механизма перфоратора электропневматический Эксцентриковый под шипник преобразует вращательное движение якоря в возвратно посту пательное движение поршня С поршня ударник передаёт энергию удара на ствол с патроном SDS plus На корпусе редуктора слева расположен переключатель режимов рис 1 поз 2 с фиксатором рис 1 поз 8 в трёх режимах сверление сверление с ударом долбление В зависимости от вида выполняемой работы в патрон SDS plus вставляется необходимая насадка пика долото сверло с соответству ющим хвостовиком или переходник SDS plus сверлильный патрон для установки сверлильного патрона если необходимо работать в режиме сверление Дополнительная рукоятка рис 1 поз 4 хомутом крепится на корпусе редуктора рис 1 поз 7 Фиксируется рукоятка закручива нием по часовой стрелке в любом положении от 0 до 360 что удобно пользователю как правше так и левше 6 www mekkan ru
