F.B.R. FGP 350 /3 TL [8/9] Условные обозначения условные обозначения

МОДЕЛИ: FGP 50/M-70/M

FGP 100/M-120/M-150/M

ГОРЕЛКИ ЖИДКОТОПЛИВНЫЕ

МОДУЛИРУЕМЫЕ

070060_2A

РЕГУЛЯТОР ДАВЛЕНИЯ В ОБРАТНОЙ ЛИНИИ

ПОЛОЖЕНИЕ МИНИМАЛЬНОЙ МОЩНОСТИ

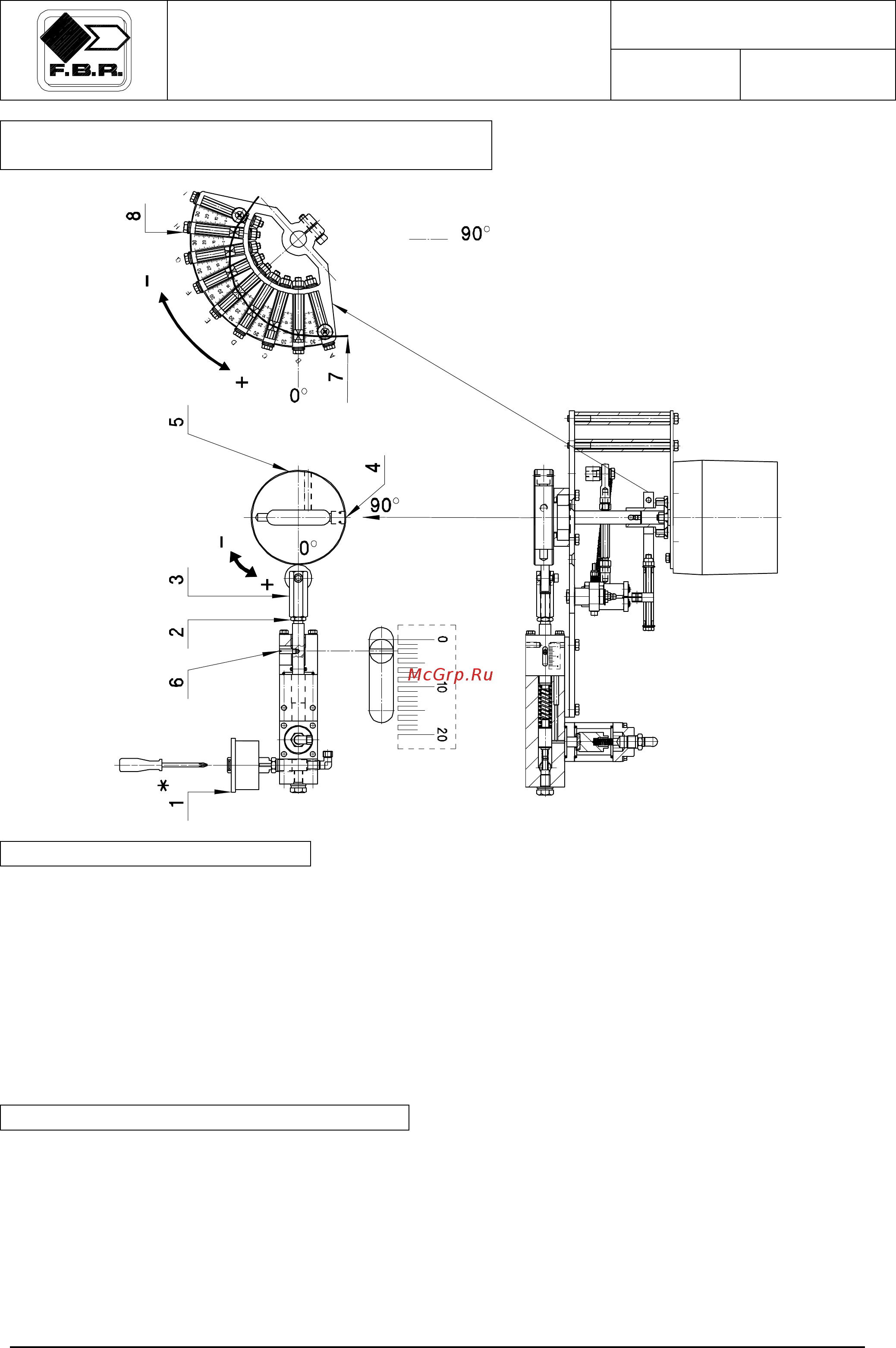

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

1. Манометр для контроля уровня давления в обратной линии

2. Гайка

3. Регулировочная гайка для изменения величины давления в обратной линии на минимальной мощности

4. Регулировка кулачка для изменения величины давления в обратной линии на максимальной мощности

5. Винт блокировки положения кулачка

6. Указатель хода регулятора давления

7. Кулачковый механизм с изменяемым профилем для

регулировки расхода воздуха

8. Регулировочные винты кулачкового механизма

* ПРИМЕЧАНИЕ: после регулировки кулачкового механизма

РЕКОММЕНДАЦИИ ПО РЕГУЛИРОВКЕ

1. Запустите горелку и оставьте ее на минимальной мощности. Убедитесь, что значение давления на

манометре (1) минимум 5 бар, если вы используете форсунки Bergonzo.

2. Установите необходимое давление регулируя гайку (3), затем заблокируйте ее при помощи гайки (2).
