- Не находитесь в радиусе 15 м от места сварки с незащищенной поверхностью кожи.

- Защищайте себя и находящихся близко людей от потенциальной опасности, возникающей в процессе сварки.

3. ОСНОВНАЯ ИНФОРМАЦИЯ

3.1. Описание

Этот сварочный аппарат имеет сертификат соответствия №РОСС IT. ME77. B02539 и соответствует требованиям

ГОСТ 12.2.007.8-75, ГОСТ Р 51526-99. Срок службы аппарата 5 лет. Аппарат состоит из трехфазного

понижающего трансформатора. Предназначен: сварка переменным током конструкционных низкоуглеродистых и

низколегированных сталей, электродами с основным покрытием; постоянным током сварка углеродистых и

легированных сталей диаметром 1,6 мм до максимального, указанного в таблице технических данных на

передней панели сварочного аппарата или в Инструкции по эксплуатации. Сварочный ток плавно регулируется

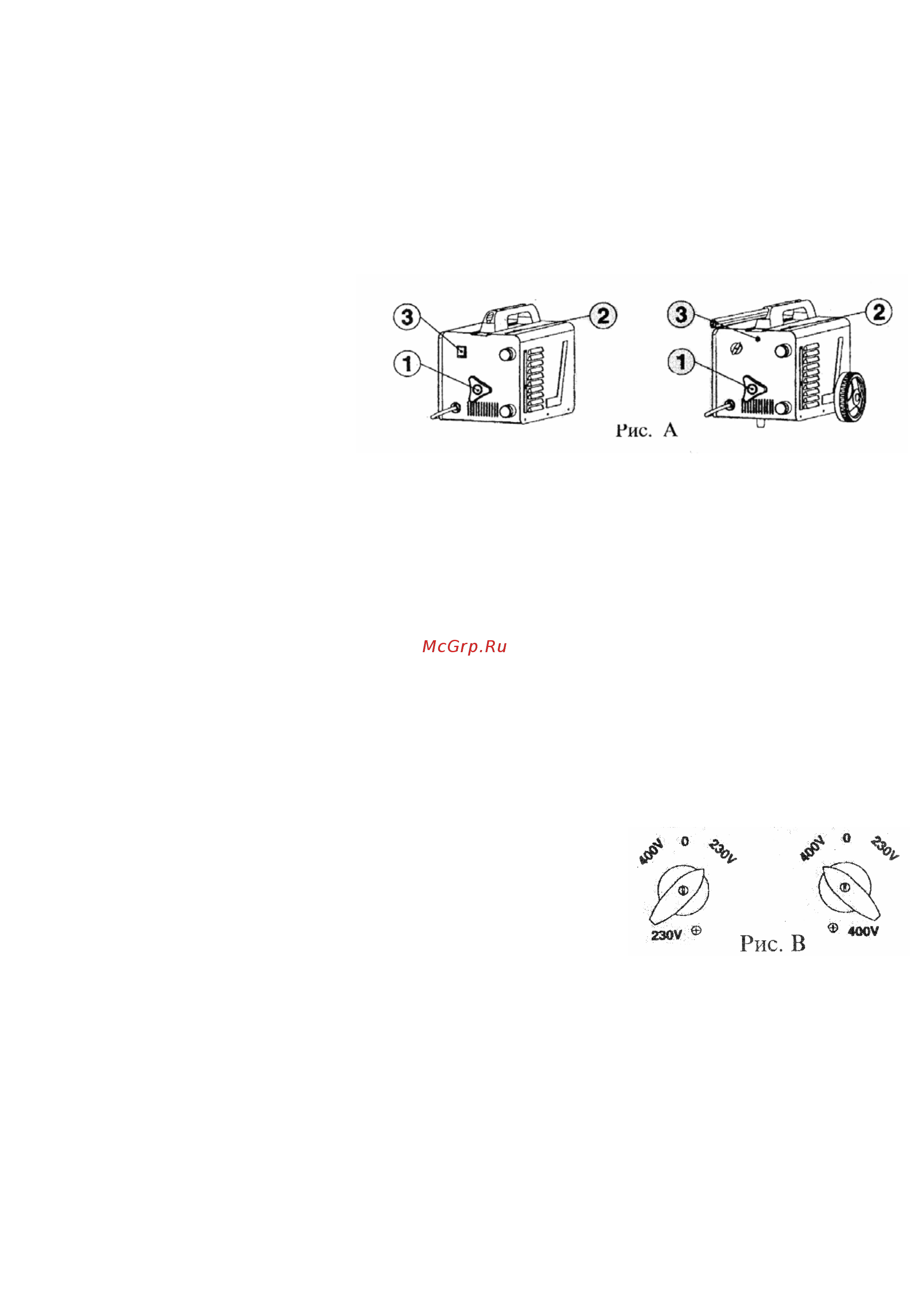

винтом ручной настройки (Рис. А поз.1).

Основные узлы аппарата.

• Понижающий трансформатор с

магнитным шунтом и механизмом

регулировки.

• Выпрямительный мост с защитой.

• Дроссель.

• Однофазный электрический

вентилятор охлаждения.

• Основной переключатель с блоком

коммутации сетевого напряжения.

• Индикаторная лампа.

• Термостат, защищающий от перегрузки ( при срабатывании включает зеленую индикаторную лампу, после

остывания перезапускает аппарат автоматически

• Клеммы для подсоединения сварочных кабелей на постоянный ток ( +/- ) и на переменный ток ( ~ / ~ ).

• Сетевой кабель (2 ph + PE ).

Силу тока (I

) можно прочитать на шкале амперных величин (поз.2), расположенной на верхней панели.

З.2. Термозащита

Данный сварочный аппарат защищен от перегрева (автоматическая термозащита). При достижении критической

температуры защита автоматически выключает электрическое питание, и на передней панели загорается желтая

лампочка (поз.З рис.1). После нескольких минут охлаждения защита автоматически вновь включает

электрическое питание, и желтая лампочка на передней панели гаснет. Сварочный аппарат готов к работе. При

двукратном срабатывании термозащиты, необходимо найти и устранить причину перегрева аппарата, прежде чем

приступить к работе.

4. ПОДГОТОВКА К РАБОТЕ

4.1. Подключение к сети

Перед подключением убедиться, что напряжение сети соответствует

напряжению 380 В с перекосом фаз не более 10% (см. таблицу

технических характеристик). Сетевой кабель аппарата имеет провод,

предназначенный для подключения заземления (РЕ). Обратите

внимание, что провод для заземления имеет желто-зелёный цвет.

Для аппаратов, напряжение питающей электросети которых может иметь

два значения, необходимо установить блокирующий винт, который не

позволит перевести переключатель в неправильное положение, как

показано на рис. В.

Подсоедините сетевой кабель к стандартной вилке подходящей мощности, а сеть должна быть оборудована

предохранителем или автоматическим выключателем.

Внимание! Замена и установка силового кабеля должна производится только квалифицированными

специалистами, согласно прилагаемой к аппарату электрической схеме.
