F.B.R. FNDL 25 TL [7/12] 12а 03 2

Содержание

• 12а 01 2
• Одноступенчатая горелка на тяжелом топливе 2
• 12а 01 1 3
• 12а 02 4
• Мод рык риок 8 16 25 4
• Одноступенчатая горелка на тяжелом топливе 4
• 12а 03 5
• Мод рмь рмоь 8 5
• Одноступенчатая горелка на тяжелом топливе 5
• 12а 03 1 6
• Мод рыь рмоь 16 6
• Одноступенчатая горелка на тяжелом топливе 6
• 12а 03 2 7
• Мод рыь рмоь25 7
• Одноступенчатая горелка на тяжелом топливе 7
• 12а 04 8
• Мод рмь рыоь 8 16 25 8
• Одноступенчатая горелка на тяжелом топливе 8
• 12а 05 9
• Мод fnl fndl 8 9
• Одноступенчатая горелка на тяжелом топливе 9
• 12а 06 10
• Инн 10
• Одноступенчатая горелка на тяжелом топливе 10
• Инн 11
• Мод fnl fndl25 11
• Одноступенчатая горелка на тяжелом топливе 11
• Ш s х 11

Похожие устройства

• F.B.R. FNDP 25/2 TC Инструкция по эксплуатации
• F.B.R. FNDP 45/2 TL Инструкция по эксплуатации
• F.B.R. FNDP 70/M TC Инструкция по эксплуатации
• F.B.R. FNDP 100/2 TL Инструкция по эксплуатации
• F.B.R. FNDP 125/2 TC Инструкция по эксплуатации
• F.B.R. FNDP 125/M TL Инструкция по эксплуатации
• F.B.R. FNDP 150/M TC Инструкция по эксплуатации
• F.B.R. FNDP 190/M TL MEC Инструкция по эксплуатации
• F.B.R. FNDP 350/3 TL Инструкция по эксплуатации
• F.B.R. FNDP 550/M TL MEC Инструкция по эксплуатации
• F.B.R. FNDP 1000/M TL EL Инструкция по эксплуатации
• F.B.R. FNDP 25/2 TL Инструкция по эксплуатации
• F.B.R. FNDP 70/2 TC Инструкция по эксплуатации
• F.B.R. FNDP 70/M TL Инструкция по эксплуатации
• F.B.R. FNDP 100/M TC Инструкция по эксплуатации
• F.B.R. FNDP 125/2 TL Инструкция по эксплуатации
• F.B.R. FNDP 150/2 TC Инструкция по эксплуатации
• F.B.R. FNDP 150/M TL Инструкция по эксплуатации
• F.B.R. FNDP 250/3 TL Инструкция по эксплуатации
• F.B.R. FNDP 350/M TL MEC Инструкция по эксплуатации

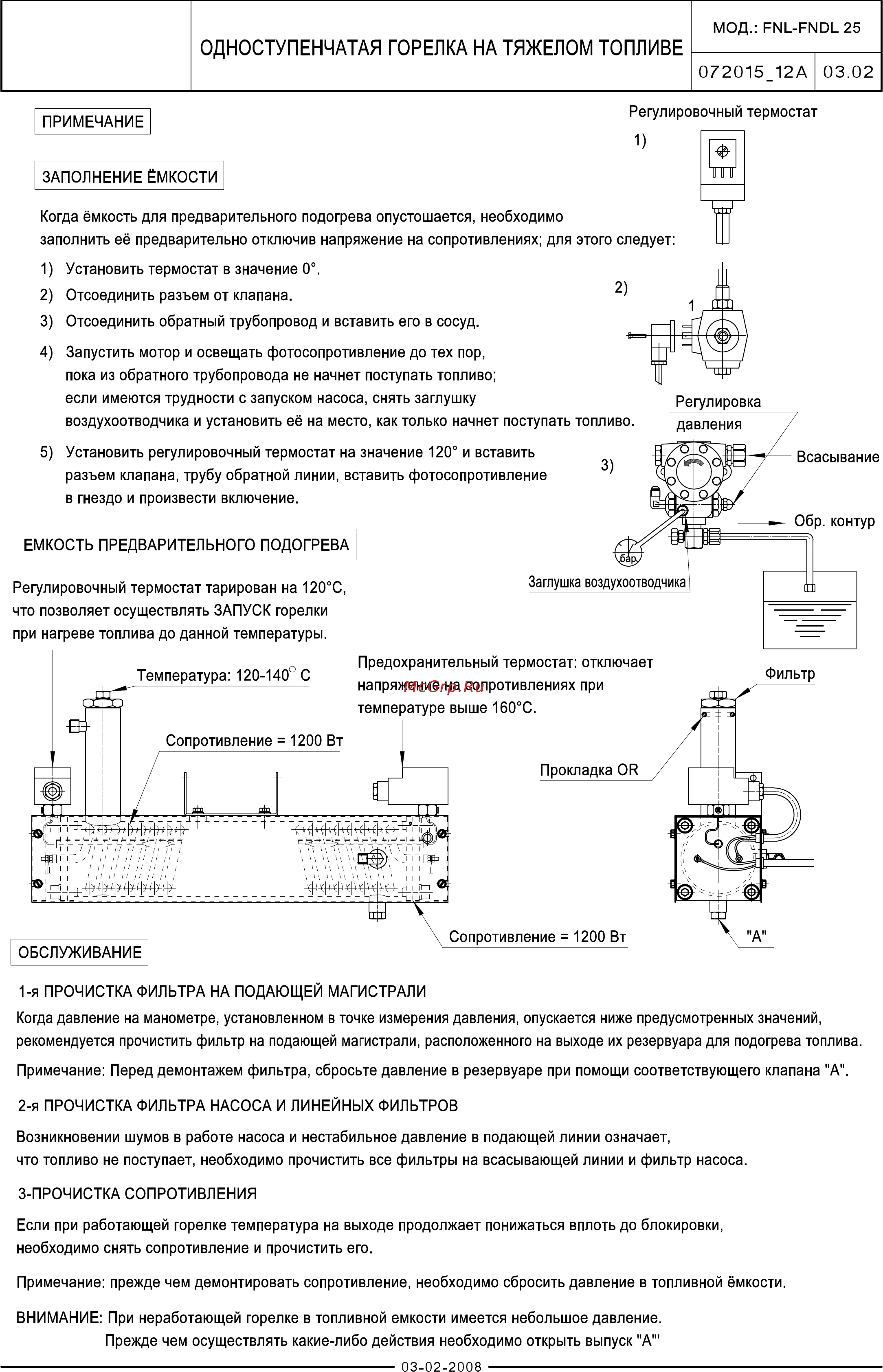

МОД РЫЬ РМОЬ25 ОДНОСТУПЕНЧАТАЯ ГОРЕЛКА НА ТЯЖЕЛОМ ТОПЛИВЕ 072015 12А 03 02 Регулировочный термостат ПРИМЕЧАНИЕ ф ТППГ ЗАПОЛНЕНИЕ ЁМКОСТИ Когда ёмкость для предварительного подогрева опустошается необходимо заполнить её предварительно отключив напряжение на сопротивлениях для этого следует 1 Установить термостат в значение 0 2 Отсоединить разъем от клапана 3 Отсоединить обратный трубопровод и вставить его в сосуд 4 Запустить мотор и освещать фотосопротивление до тех пор пока из обратного трубопровода не начнет поступать топливо 5 если имеются трудности с запуском насоса снять заглушку Регулировка воздухоотводчика и установить её на место как только начнет поступать топливо давления Установить регулировочный термостат на значение 120 и вставить Всасывание разъем клапана трубу обратной линии вставить фотосопротивление в гнездо и произвести включение Обр контур ЕМКОСТЬ ПРЕДВАРИТЕЛЬНОГО ПОДОГРЕВА Регулировочный термостат тарирован на 120 С Заглушка воздухоотводчика что позволяет осуществлять ЗАПУСК горелки при нагреве топлива до данной температуры 1 я ПРОЧИСТКА ФИЛЬТРА НА ПОДАЮЩЕЙ МАГИСТРАЛИ Когда давление на манометре установленном в точке измерения давления опускается ниже предусмотренных значений рекомендуется прочистить фильтр на подающей магистрали расположенного на выходе их резервуара для подогрева топлива Примечание Перед демонтажем фильтра сбросьте давление в резервуаре при помощи соответствующего клапана А 2 я ПРОЧИСТКА ФИЛЬТРА НАСОСА И ЛИНЕЙНЫХ ФИЛЬТРОВ Возникновении шумов в работе насоса и нестабильное давление в подающей линии означает что топливо не поступает необходимо прочистить все фильтры на всасывающей линии и фильтр насоса 3 ПРОЧИСТКА СОПРОТИВЛЕНИЯ Если при работающей горелке температура на выходе продолжает понижаться вплоть до блокировки необходимо снять сопротивление и прочистить его Примечание прежде чем демонтировать сопротивление необходимо сбросить давление в топливной ёмкости ВНИМАНИЕ При неработающей горелке в топливной емкости имеется небольшое давление Прежде чем осуществлять какие либо действия необходимо открыть выпуск А
