17. Аппарат необходимо устанавливать на горизонтальной поверхности, и не допускать его опрокидывания.
ВНИМАНИЕ!
− Излучение, образуемое сварочной дугой, может повредить зрение, а также послужить причиной ожогов
кожи.
− В процессе дуговой сварки образуются искры и частицы расплавленного металла. После сварки металл
сохраняет высокую температуру довольно продолжительное время.
− В процессе дуговой сварки образуются вредные для здоровья испарения.
− Удар током опасен для жизни.
− Нельзя находиться в радиусе 15м от места сварки с незащищенной поверхностью кожи.
− Защищайте себя и находящихся поблизости людей от потенциальной опасности, возникающей в процессе
сварки.
3. Общие положения.
- Prestige TIG 165 – это выпрямитель постоянного тока, предназначенный для дуговой сварки. Регулировка
работы аппарата производится при помощи транзисторного моста (IGBT) при частоте тока питания 32 кГц.
Особые свойства данной системы регулировки (инвертер), как например высокая скорость и точность
управления, обеспечивают отличное качество сварки любым типом покрытого (оплетенного электрода) и при
дуговой сварке (TIG), то есть
сварке неплавящимся вольфрамовым электродом в инертном газе (постоянным
током).
- Управление при помощи системы инвертера позволило, кроме прочего, значительно уменьшить размеры
трансформатора и выравнивающего сопротивления, а также вес и размеры самого сварочного аппарата, что
значительно улучшило условия транспортировки аппарата.
- Аппарат состоит из отдельных рабочих модулей и одного модуля управления/контроля
, которые
расположены на печатной плате и спроектированы таким образом, чтобы обеспечить максимальную
надежность и минимизировать время и расходы на техническое обслуживание аппарата.

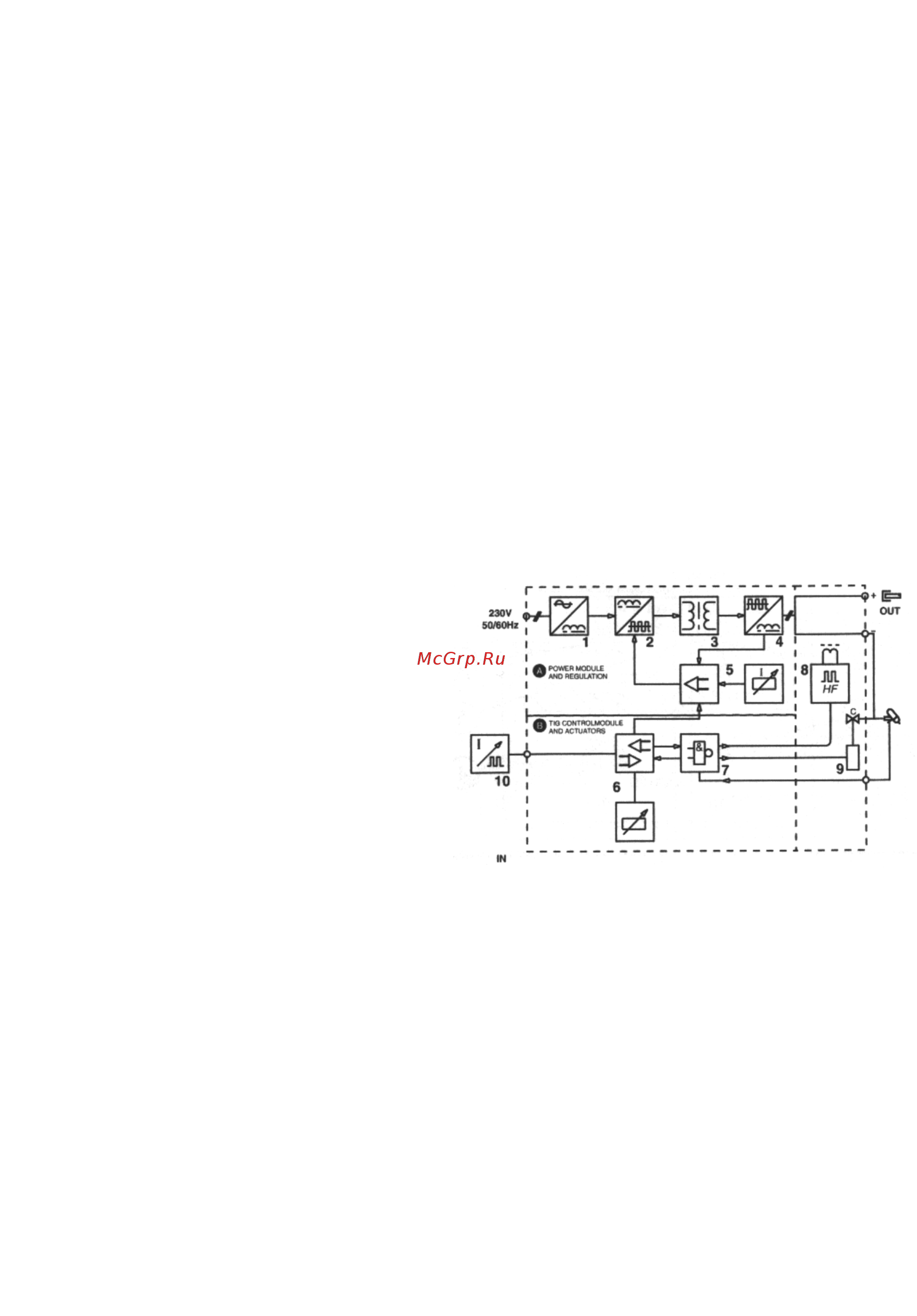

- Структурная схема аппарата представлена на рисунке ниже.
4. Структурная схема.
1. Вход однофазного тока питания, группа
выпрямителя и выпрямляющего сопротивления.
2. Транзисторы и управляющий переключающий
мост (IGBT): преобразуют напряжение
выпрямленного тока цепи в высокочастотное
переменное напряжение (32кГц) и позволяет
регулировать передачу мощности в соотношении
ток/напряжение в соответствии с режимом
сварки.
3. Высокочастотный трансформатор: первичная
обмотка питается напряжением,
преобразованным блоком 2. Предназначение
трансформатора состоит в том, чтобы привести в
соответствие напряжение и ток к значениям
необходимым для дуговой сварки и кроме того
гальванически разделить ток сварки и основную цепь питания.
4. Вторичный мост выпрямителя с выпрямляющим индуктивным сопротивлением и сенсором тока: преобразует
переменное напряжение/ток, производимые первичной обмоткой при низкой частоте в постоянное
напряжение/ток.
5. Блок электронной регулировки (плата управления и электроники): производит контроль значений сварочного
тока и сравнивает их с данными, установленными пользователем; модулирует импульсы управления ведущего
транзистора IGBT, который и осуществляет управление. Также определяет динамическую передачу тока и
контролирует предохранительные устройства.
6. Аналоговые регуляторы: таймеры, резисторы, буферные устройства.
7. Цифровой контроль входа/выхода.
8. Генератор с высокочастотным возбуждением дуги.
9. Электронный клапан защитного газового реле.
10. Дистанционный регулятор или импульсный контроллер TIG.
