Дополнительная коммутация — ручной байпас ПЧ

(символ 23–25, обозначение A2X)

VD-P800KU1F530ASX077AXA2XBXCXDX11EXD

Ручной байпас используется в случаях, когда допустима оста-

новка двигателя на некоторое время из-за неисправности

или ошибки в преобразователе частоты, но продолжитель-

ный простой оборудования по технологии невозможен.

Система ручного байпаса позволяет осуществлять ручное

переключение питания двигателя при помощи разъедините-

лей QS1/QS21 и QS22 — см. схему на рис. 6.

Возможен вариант с двойным ручным байпасом (на два двига-

теля).

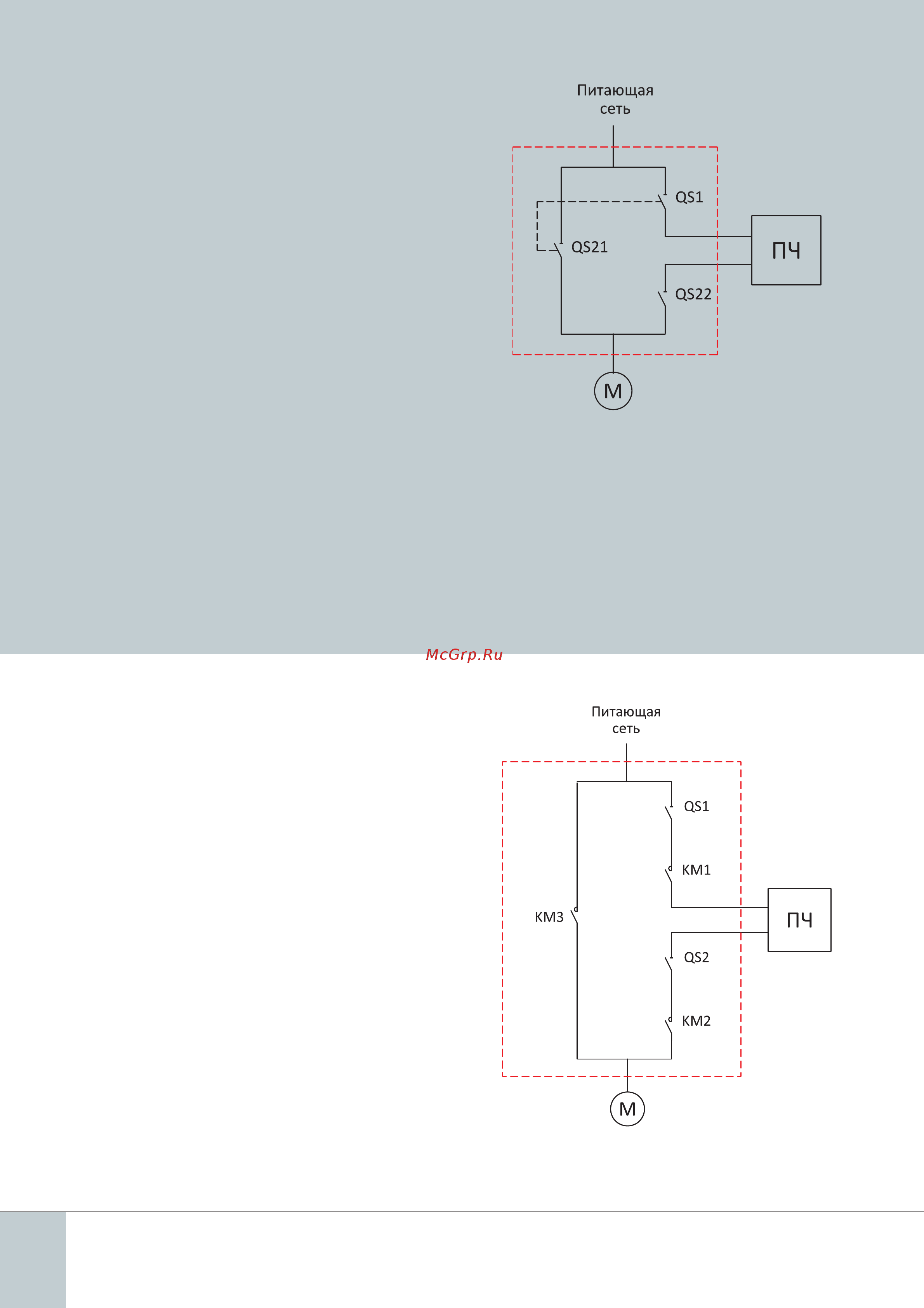

Рис. 6. Структурная схема опции ручного байпаса

Дополнительная коммутация — автоматический

байпас ПЧ (символ 23–25, обозначение A1X)

VD-P800KU1F530ASX077AXA1XBXCXDX11EXD

Автоматический байпас используется там, где в случае неис-

правности или ошибки в преобразователе частоты длитель-

ная остановка двигателя по технологии не допускается.

Система автоматического байпаса, в дополнение к разъеди-

нителям, оборудована вакуумными контакторами и позво-

ляет производить автоматическое переключение двигателя

на питание от сети для предотвращения простоя оборудова-

ния— см. схему на рис. 7.

Возможен вариант с двойным автоматическим байпасом (на

два двигателя). Также возможен синхронный перевод дви-

гателя на сеть. В этом случае ПЧ дополнительно оснащается

реактором с системой управления синхронного перевода.

Рис. 7. Структурная схема опции автоматического байпаса
