9
Корпуса горизонтальной компоновки двухстороннего обслуживания на напряжение 6 кВ

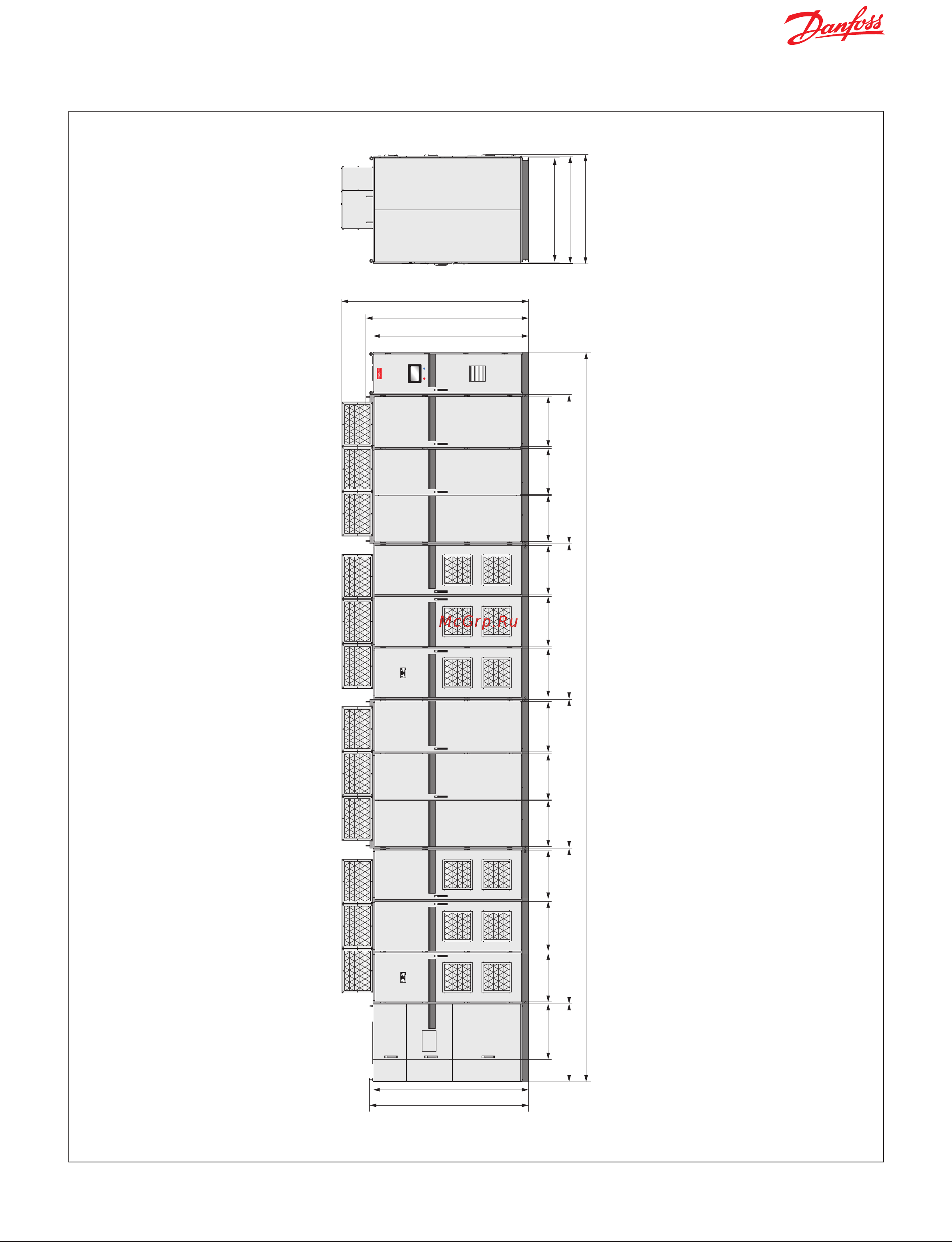

Рисунок 8. Корпуса DА07 и DB07 на напряжение 6 и 6,6 кВ
849 755
1200 2400 2300
11250
Пусковой
шкаф
Шкаф
трансформатора 1
Шкаф
трансформатора 2
Шкаф
силовых ячеек 1
Шкаф силовых ячеек 2
с секцией управления
755 783708,5 708,5770 755
2400
2400
2400
2450
2510
2882
755770
2300
783
1610
1650
1685
708,5 708,5
Содержание
- Высоковольтные преобразователи частоты 1
- D a 01 2
- Варианты обслуживания 2
- Варианты охлаждения 2
- Корпуса двухстороннего обслуживания 2
- Корпуса одностороннего обслуживания 2
- Пример обозначения корпуса преобразователя частоты 2
- M b 01 3
- Обозначения корпусов внешних силовых опций 3
- Пример обозначения корпуса cиловой опции 3
- В корпусах вертикальной компоновки силовые ячейки и трансформатор располагаются в одном шкафу отсек с ячейками в верхней части шкафа а трансформатор в нижней преобразователи частоты в таком типе корпуса рассчитаны на выходные токи 31 61 a см таблицу 1 4
- Корпуса вертикальной компоновки двухстороннего обслуживания 4
- Крышные вентиляторы являются съемными и поставляются отдельно от шкафа 4
- Рисунок 1 корпуса cа01 и сс01 на напряжение 6 и 10 кв 4
- Секция силовых ячеек для корпусов вертикальной компоновки имеет 36 пульсный выпрямитель и 18 силовых яче ек по 6 ячеек на каждую фазу на напряжение 6 кв и 48 пульсный выпрямитель и 24 силовых ячейки по 8 ячеек на фазу на напряжение 10 кв 4
- Таблица 1 4
- Тип обслуживания преобразователя частоты его габаритные размеры и мощность тепловых потерь необходимы для планирования его установки в производственное помещание 4
- Чертежи корпусов вертикальной компоновки представлены на рисунке 1 4
- В корпусах горизонтальной компоновки силовые ячейки и трансформатор располагаются в разных шкафах сое диненных между собой шкаф трансформатора слева шкаф силовых ячеек справа преобразователи часто ты горизонтальной компоновки с воздушным охлаждением на напряжение 6 кв производятся в семи корпусах da01 da07 диапазон их выходных токов составляет от 31 а до 800 а а их технические характеристики представле ны в таблице 2 5
- Корпуса горизонтальной компоновки двухстороннего обслуживания на напряжение 6 кв 5
- Пример типовой код высоковольтного преобразователя частоты vd p800ku1 f531asx0 77a xaxxbxcxdxxxex d обозначает преобразователь частоты с полной мощностью 800 ква p800k на напряжение 6 кв u1 с номиналь ным выходном током 77 а с воздушным охлаждением а двухстороннего обслуживания d без программных и си ловых опций и имеет типоразмер корпуса da02 5
- Секция силовых ячеек для корпусов горизонтальной компоновки на напряжение 6 кв имеет 36 пульсный выпрями тель и 18 силовых ячеек по 6 ячеек на каждую фазу 5
- Существует более простая версия секции силовых ячеек для корпусов горизонтальной установки на напряжение 6 кв с 30 пульсным выпрямителем и 15 силовыми ячейками по 5 ячеек на каждую фазу размеры некоторых моде лей таких преобразователей могут незначительно отличаться по длине в меньшую сторону 5
- Таблица 2 5
- Чертежи преобразователей частоты типоразмеров da01 da07 представлены на рисунках 2 8 5
- Корпуса горизонтальной компоновки двухстороннего обслуживания на напряжение 6 кв 6
- Рисунок 2 корпуса dа01 и db01 на напряжение 6 и 6 6 кв 6
- Рисунок 3 корпуса dа02 и db02 на напряжение 6 и 6 6 кв 6
- Шкаф трансформатора и силовых ячеек 6
- Шкаф трансформатора шкаф силовых ячеек с секцией управления 6
- Корпуса горизонтальной компоновки двухстороннего обслуживания на напряжение 6 кв 7
- Рисунок 4 корпуса dа03 и db03 на напряжение 6 и 6 6 кв 7
- Рисунок 5 корпуса dа04 и db04 на напряжение 6 и 6 6 кв 7
- Шкаф силовых ячеек с секцией управления 7
- Шкаф трансформатора 7
- Шкаф трансформатора шкаф силовых ячеек 1 шкаф силовых ячеек 2 с секцией управления 7
- Корпуса горизонтальной компоновки двухстороннего обслуживания на напряжение 6 кв 8
- Рисунок 6 корпуса dа05 и db05 на напряжение 6 и 6 6 кв 8
- Рисунок 7 корпуса dа06 и db06 на напряжение 6 и 6 6 кв 8
- Корпуса горизонтальной компоновки двухстороннего обслуживания на напряжение 6 кв 9
- Рисунок 8 корпуса dа07 и db07 на напряжение 6 и 6 6 кв 9
- Корпуса горизонтальной компоновки двухстороннего обслуживания на напряжение 6 6 кв 10
- Преобразователи частоты горизонтальной компоновки с воздушным охлаждением на напряжение 6 6 кв произво дятся в семи корпусах db01 до db07 также в диапазоне выходных токов от 31 до 800 а они отличаются от преоб разователей частоты на 6 кв только полной мощностью мощностью трансформатора и максимальной мощностью тепловых потерь их технические характеристики представлены в таблице 3 10
- Пример типовой код высоковольтного преобразователя частоты vd p800ku2 f531asx0 77a xaxxbxcxdxxxex d обозначает преобразователь частоты с полной мощностью 800 ква p800k на напряжение 6 6 кв u2 с номинальным выходном током 77 а с воздушным охлаждением а двухстороннего обслуживания d без программных и силовых опций и имеет типоразмер корпуса db02 10
- Секция силовых ячеек для корпусов горизонтальной компоновки на напряжение 6 6 кв имеет 36 пульсный выпря митель и 18 силовых ячеек по 6 ячеек на каждую фазу 10
- Таблица 3 10
- Чертежи корпусов db01 db07 на напряжение 6 6 кв полностью идентичны чертежам корпусов da01 da07 на на пряжение 6 кв и также представлены на рисунках 2 8 10
- Корпуса горизонтальной компоновки двухстороннего обслуживания на напряжение 10 кв 11
- Преобразователи частоты горизонтальной компоновки с воздушным охлаждением на напряжение 10 кв произво дятся в восьми корпусах от dc01 до dc08 диапазон их выходных токов составляет от 31 до 800 а а их технические характеристики представлены в таблице 4 11
- Пример типовой код высоковольтного преобразователя частоты vd p800ku3 f531asx0 48a xaxxbxcxdxxxex d обозначает преобразователь частоты с полной мощностью 800 ква p800k на напряжение 10 кв u3 с номиналь ным выходном током 48 а с воздушным охлаждением а двухстороннего обслуживания d без программных и силовых опций и имеет типоразмер корпуса dс01 11
- Секция силовых ячеек для корпусов горизонтальной компоновки на напряжение 10 кв имеет 54 пульсный выпря митель и 27 силовых ячеек по 9 ячеек на каждую фазу 11
- Таблица 4 11
- Чертежи корпусов dc01 dc08 на напряжение 10 кв представлены на рисунках 9 16 11
- 550 550 795 670 12
- 640 1080 960 12
- Корпуса горизонтальной компоновки двухстороннего обслуживания на напряжение 10 кв 12
- Рисунок 10 корпуса dc02 и dd02 на напряжение 10 и 11 кв 12
- Рисунок 9 корпуса dc01 и dd01 на напряжение 10 и 11 кв 12
- 585 590 515 740 13
- 640 640 640 1074 13
- Корпуса горизонтальной компоновки двухстороннего обслуживания на напряжение 10 кв 13
- Рисунок 11 корпуса dc03 и dd03 на напряжение 10 и 11 кв 13
- Рисунок 12 корпуса dс04 и dd04 на напряжение 10 и 11 кв 13
- Шкаф трансформатора шкаф силовых ячеек с секцией управления 13
- Корпуса горизонтальной компоновки двухстороннего обслуживания на напряжение 10 кв 14
- Рисунок 13 корпуса dс05 и dd05 на напряжение 10 и 11 кв 14
- Корпуса горизонтальной компоновки двухстороннего обслуживания на напряжение 10 кв 15
- Рисунок 14 корпуса dс06 и dd06 на напряжение 10 и 11 кв 15
- Корпуса горизонтальной компоновки двухстороннего обслуживания на напряжение 10 кв 16
- Рисунок 15 корпуса dс07 и dd07 на напряжение 10 и 11 кв 16
- Корпуса горизонтальной компоновки двухстороннего обслуживания на напряжение 10 кв 17
- Рисунок 16 корпуса dс08 и dd08 на напряжение 10 и 11 кв 17
- Корпуса горизонтальной компоновки двухстороннего обслуживания на напряжение 11 кв 18
- Преобразователи частоты горизонтальной компоновки с воздушным охлаждением на напряжение 11 кв произво дятся в восьми корпусах от dd01 до dd08 в диапазоне выходных токов от 31 до 800 а они отличаются от преоб разователей частоты на 10 кв полной мощностью преобразователя частоты мощностью трансформатора и макси мальной мощностью тепловых потерь их технические характеристики представлены в таблице 5 18
- Пример типовой код высоковольтного преобразователя частоты vd p800ku4 f531asx0 48a xaxxbxcxdxxxex d обозначает преобразователь частоты с полной мощностью 800 ква p800k на напряжение 11 кв u4 с номиналь ным выходном током 48 а с воздушным охлаждением а двухстороннего обслуживания d без программных и силовых опций и имеет типоразмер корпуса dd01 18
- Секция силовых ячеек для корпусов горизонтальной компоновки на напряжение 11 кв имеет 54 пульсный выпря митель и 27 силовых ячеек по 9 ячеек на каждую фазу 18
- Таблица 5 18
- Чертежи корпусов dd01 dd08 на 11 кв полностью идентичны чертежам корпусов dc01 dc08 на 10 кв и представ лены на рисунках 9 16 18
- А секция силовых ячеек для корпусов горизонтальной компоновки с таким типом обслуживания на напряжение 10 кв имеет 54 пульсный выпрямитель и 27 силовых ячеек по 9 ячеек на каждую фазу 19
- Корпуса горизонтальной компоновки одностороннего обслуживания на напряжение 6 и 10 кв 19
- Преобразователи частоты vedadrive горизонтальной компоновки одностороннего обслуживания на напряжение 6 6 кв и 11 кв могут быть изготовлены до 243 а по специальному заказу 19
- Преобразователи частоты горизонтальной компоновки одностороннего обслуживания производятся в диапазоне выходных токов от 48 до 243 а и в корпусах sa01 sa03 для 6 кв и в корпусах sc01 sc03 для 10 кв отличительной особенностью таких корпусов является уменьшение глубины до 1200 мм и возможность установки преобразовате ля частоты вплотную к стене или к другому оборудованию в том числе и спина к спине при размещении четного количества преобразователей частоты в одном контейнере или в производственном здании их технические харак теристики представлены в таблице 6 19
- Пример типовой код высоковольтного преобразователя частоты vd p800ku1 f531asx0 77a xaxxbxcxdxxxex s обозначает преобразователь частоты с полной мощностью 800 ква p800k на напряжение 6 кв u1 с номиналь ным выходном током 77 а с воздушным охлаждением а одностороннего обслуживания s без программных и силовых опций и имеет типоразмер корпуса sa02 19
- Секция силовых ячеек для корпусов горизонтальной компоновки с одностронним обслуживанием на напряжение 6 кв имеет 30 пульсный выпрямитель и 15 силовых ячеек по 5 ячеек на каждую фазу в стандартной комплектации и 36 пульсный выпрямитель и 18 силовых ячеек по 6 ячеек на каждую фазу на неполный ряд ток до 243 а по запросу 19
- Таблица 6 19
- Чертежи преобразователей частоты с данным типом обслуживания представлены на рисунках 17 22 19
- 580 480 320 1200 20
- Корпуса горизонтальной компоновки одностороннего обслуживания на напряжение 6 и 10 кв 20
- Рисунок 17 корпус sa01 на напряжение 6 кв 20
- Рисунок 18 корпус sa02 на напряжение 6 кв 20
- Шкаф трансформатора шкаф силовых ячеек с секцией управления 20
- Корпуса горизонтальной компоновки одностороннего обслуживания на напряжение 6 и 10 кв 21
- Рисунок 19 корпус sa03 на напряжение 6 кв 21
- Рисунок 20 корпус sc01 на напряжение 10 кв 21
- Шкаф трансформатора шкаф силовых ячеек с секцией управления 21
- Корпуса горизонтальной компоновки одностороннего обслуживания на напряжение 6 и 10 кв 22
- Рисунок 21 корпус sc02 на напряжение 10 кв 22
- Рисунок 22 корпус sc03 на напряжение 10 кв 22
- Корпуса горизонтальной компоновки c функцией динамического торможения 23
- Тормозной резистор 23
- Корпуса горизонтальной компоновки со встроенным рекуператором энергии для асинхронных электродвигателей 24
- Преобразователи частоты горизонтальной компоновки с возможностью рекуперации возвратом электроэнергии в питающую сеть для асинхронных двигателей производятся от 48 до 400 а для напряжения 6 кв и от 40 до 304 а для напряжения 10 кв и в семи корпусах от ra01 до ra04 и от rc01 до rc03 они имеют двухстроннее обслужива ние и их технические характеристики представлены в таблице 7 24
- Пример типовой код высоковольтного преобразователя частоты vd p800ku1 f531 a s r 0 96a xaxxbxcxdxxxex d обозначает преобразователь частоты с полной мощностью 800 ква p800k на напряжение 6 кв u1 для управле ния асинхронным двигателем а c рекуператором энергии r с номинальным выходном током 96 а с воздушным охлаждением а двухстороннего обслуживания d и имеет типоразмер корпуса ra02 24
- Рекуперативные преобразователи частоты отличаются от нерекуперативных тем что их номинальный выходной ток всегда на одну ступень выше номинального выходного тока обычного преобразователя 24
- Таблица 7 24
- Чертежи их корпусов на напряжение 6 и 10 кв для асинхронных двигателей представлены на рисунках 24 30 24
- Корпуса горизонтальной компоновки со встроенным рекуператором энергии для асинхронных электродвигателей 25
- Рисунок 24 корпус ra01 на напряжение 6 кв 25
- Рисунок 25 корпус ra02 на напряжение 6 кв 25
- 725 708 708 696 696 591 1400 26
- Корпуса горизонтальной компоновки со встроенным рекуператором энергии для асинхронных электродвигателей 26
- Рисунок 26 корпус ra03 на напряжение 6 кв 26
- Рисунок 27 корпус ra04 на напряжение 6 кв 26
- Шкаф трансформатора шкаф силовых ячеек 1 шкаф силовых ячеек 2 с секцией управления 26
- Корпуса горизонтальной компоновки со встроенным рекуператором энергии для асинхронных электродвигателей 27
- Рисунок 28 корпус rc01 на напряжение 10 кв 27
- Рисунок 29 корпус rc02 на напряжение 10 кв 27
- Корпуса горизонтальной компоновки со встроенным рекуператором энергии для асинхронных электродвигателей 28
- Преобразователи частоты vedadrive с возможностью рекуперации для напряжения 6 6 и 11 кв могут быть изготов лены по специальному заказу 28
- Рисунок 30 корпус rc03 на напряжение 10 кв 28
- Корпуса горизонтальной компоновки со встроенным рекуператором энергии для синхронных электродвигателей 29
- Преобразователи частоты горизонтальной компоновки с возможностью рекуперации для синхронных двигателей производятся в трех корпусах от ras1 до ras3 и в диапазоне токов от 220 до 550 а для напряжения 6 кв они имеют двухстроннее обслуживание и их технические характеристики представлены в таблице 8 29
- Пример типовой код высоковольтного преобразователя частоты vd p1800ku1 f531 s s r220a x a xxbxcxdxxxex d обозначает преобразователь частоты с полной мощностью 1800 ква p1800k на напряжение 6 кв u1 для управ ления синхронным двигателем s c рекуператором энергии r с номинальным выходном током 220 а с воздуш ным охлаждением а двухстороннего обслуживания d и имеет типоразмер корпуса ras1 29
- Рисунок 31 корпус ras1 на напряжение 6 кв 29
- Таблица 8 29
- Чертежи их корпусов на напряжение 6 и 10 кв для синхронных двигателей представлены на рисунках 31 33 29
- Корпуса горизонтальной компоновки со встроенным рекуператором энергии для синхронных электродвигателей 30
- Рисунок 32 корпус ras2 на напряжение 6 кв 30
- Рисунок 33 корпус ras3 на напряжение 6 кв 30
- Корпуса горизонтальной компоновки с жидкостным охлаждением 31
- Они имеют двухстороннее обслуживание и их технические характеристики представлены в таблице 9 31
- Преобразователи частоты vedadrive с жидкостным охлаждением на напряжение 6 6 кв и 11 кв могут быть изготов лены до 1250 а и до 1445 а и выше соответственно по специальному заказу 31
- Преобразователи частоты с жидкостным охлаждением производятся в восьми корпусах от la01 до la04 и от lc01 до lc04 от 275 до 1250 а для напряжения 6 кв и от 260 до 800 а для напряжения 10 кв по специальному заказу су ществует возможность производства таких преобразователей до 1445 а для напряжения 10 кв и выше для электро двигателей мощностью 20000 квт и выше 31
- Пример типовой код высоковольтного преобразователя частоты vd p2800ku1 f531asx 275l xaxxbxcxdxxxex d обозначает преобразователь частоты с полной мощностью 2800 ква p2800k на напряжение 6 кв u1 с номи нальным выходном током 275 а с жидкостным водяным охлаждением l двухстороннего обслуживания d без программных и силовых опций и имеет типоразмер корпуса la01 31
- Секция силовых ячеек для корпусов горизонтальной компоновки с жидкостным охлаждением на напряжение 6 кв имеет 36 пульсный выпрямитель и 18 силовых ячеек по 6 ячеек на каждую фазу а на напряжение 10 кв 54 пульсный выпрямитель и 27 силовых ячеек по 9 ячеек на каждую фазу 31
- Таблица 9 31
- Пример типовой код высоковольтного преобразователя частоты со шкафом ручного байпаса vd p800ku1 f531asx0 77a x a2x bxcxdxxxex d обозначает преобразователь частоты с полной мощностью 800 ква p800k на напряжение 6 кв u1 с номинальным выходном током 77 а с воздушным охлаждением а с внешней силовой опцией ручного байпаса a2x двухстороннего обслуживания d и имеет типоразмер корпуса mb01 32
- Рисунок 34 корпус шкафа ручного байпаса типоразмера mb01 32
- Таблица 10 32
- Чертежи шкафов ручного байпаса на напряжение 6 11 кв представлены на рисунках 34 37 32
- Шкаф ручного байпаса является внешней опцией преобразователя частоты vedadrive имеет одностороннее об служивание и производится в четырех типоразмерах от mb01 до mb04 на напряжение 6 11 кв технические характе ристики опции ручного байпаса представлены в таблице 10 32
- Шкафы ручного и автоматического байпаса 32
- Шкафы ручного и автоматического байпаса для преобразователей частоты vedadrive 33
- В индивидуальных случаях по специальному заказу шкафы ручного и автоматического байпаса могут иметь боковое обслуживание обслуживание с боковой части шкафа что позволяет осуществлять обслуживание в ограниченных по площади зонах данная конструкция шкафов байпаса как правило используется в сочетании с высоковольтными преобразователями частоты vedadrive на напряжение 6 11 кв с односторонним обслуживанием 34
- Пример типовой код высоковольтного преобразователя частоты со шкафом автоматического байпаса vd p800ku1 f531asx0 77a x a1x bxcxdxxxex d обозначает привод с полной мощностью 800 ква p800k на напряжение 6 кв u1 с номинальным выходном током 77 а с воздушным охлаждением а с внешней силовой опцией автоматического байпаса a1x двухстороннего обслуживания d и имеет типоразмер корпуса ab01 34
- Рисунок 38 корпус шкафа автоматического байпаса типоразмера ab01 34
- Рисунок 39 корпус шкафа автоматического байпаса типоразмера аb02 34
- Таблица 11 34
- Чертежи шкафов автоматического байпаса на напряжение 6 11 кв представлены на рисунках 38 39 34
- Шкаф автоматического байпаса является внешней опцией преобразователя частоты vedadrive имеет односторон нее обслуживание и производится в двух типоразмерах ab01 и ab02 на напряжение 6 11 кв и до 500 а включитель но технические характеристики опции автоматического байпаса представлены в таблице 11 34
- Выходные токоограничивающие реакторы 35
- Выходные токоограничивающие реакторы фильтры являются внешним опциями преобразователя частоты vedadrive и необходимы при использовании последовательного пуска нескольких двигателей от одного преобра зователя частоты система мульти старт 35
- Пример типовой код высоковольтного преобразователя частоты со шкафом выходного токоограничивающего реактора vd p800ku1 f531asx0 77a xaxxbxcxdxxx e1d обозначает преобразователь частоты с полной мощностью 800 ква p800k на напряжение 6 кв u1 с номинальным выходном током 77 а с воздушным охлаждением а с внешней силовой опцией выходного токоограничивающего реактора e1 двухстороннего обслуживания d и имеет типоразмер корпуса ea02 35
- Таблица 12 35
- Токоограничивающие реакторы имеют двухстороннее обслуживание и производятся на напряжение 6 и 10 кв в восьми корпусах от ea01 до ea04 и от ec01 до ec04 в диапазоне выходных токов от 31 до 400 а технические характеристики опции выходного токоограничивающего реактора представлены в таблице 12 35
- Чертежи шкафов выходных токоограничивающих реакторов представлены на рисунках 40 44 35
- Выходные токоограничивающие реакторы для преобразователей частоты vedadrive 36
- Рисунок 40 корпус шкафа токоограничивающего реактора типоразмера ea01 36
- Рисунок 41 корпус шкафа токоограничивающего реактора типоразмера ea02 36
- Выходные токоограничивающие реакторы для преобразователей частоты vedadrive 37
- Рисунок 42 корпус шкафа токоограничивающего реактора типоразмера ea03 ec03 37
- Рисунок 43 корпус шкафа токоограничивающего реактора типоразмера eс01 37
- Выходные токоограничивающие реакторы для преобразователей частоты vedadrive 38
- Рисунок 44 корпус шкафа токоограничивающего реактора типоразмера eс04 38
- Для задач управления несколькими двигателями на напряжение 6 11 кв используется система мульти старт на пример в системах рабочий резервный когда один преобразователь частоты попеременно регулирует скорость рабочего а потом резервного двигателя или для группы насосов более двух работающих на одну нагрузку 39
- Комбинации шкафов входных секций высоковольтного преобразователя частоты выходного токоограничивающе го реактора и системы мульти старт от двух до четырех двигателей производятся в трех типоразмерах корпусов от ms01 до ms03 и представлены в таблице 13 39
- Корпус шкафа входной секции питания или шкафа выходной секции переключения мульти старта для одного дви гателя представлен на рисунке 45 39
- Последовательный пуск двигателей система мульти старт 39
- Пример системы последовательного пуска двигателей система мульти старт представлен на рисунке 46 39
- Пример типовой код высоковольтного преобразователя частоты со шкафом системы мульти старт на два дви гателя vd p800ku1 f531asx0 77a x a32 bxcxdxxx e2d обозначает преобразователь частоты с полной мощностью 800 ква p800k на напряжение 6 кв u1 с номинальным выходном током 77 а с воздушным охлаждением а с внешней опцией мульти старт на два двигателя a32 с внешней силовой секцией байпаса и опцией выходного токоограничивающего реактора для двух двигателей e2 двухстороннего обслуживания d и имеет типоразмер корпуса ms01 39
- Рисунок 45 корпус шкафа входной секции питания шкафа выходной секции системы мульти старт для одного двигателя 39
- Таблица 13 39
- Рисунок 46 чертеж системы шкафов последовательного пуска мульти старт для двух двигателей ms01 40
- Система последовательного пуска двигателей система мульти старт 40
- Для заметок 41
- Для заметок 42
- Danfoss drives 44
- Danfoss drives ведущий мировой производитель средств регулирования скорости электродвигателей мы стремимся показать вам что завтрашний день может стать лучше благодаря приводам это простая и одновременно амбициозная цель 44
Похожие устройства
- Danfoss VD-P500KU4F5 Руководство по эксплуатации
- Danfoss VD-P630KU4F5 Каталог по выбору продукции
- Danfoss VD-P630KU4F5 Каталог чертежей
- Danfoss VD-P630KU4F5 Руководство по эксплуатации
- Danfoss VD-P800KU4F5 Каталог по выбору продукции
- Danfoss VD-P800KU4F5 Каталог чертежей
- Danfoss VD-P800KU4F5 Руководство по эксплуатации
- Danfoss VD-P1000U4F5 Каталог по выбору продукции
- Danfoss VD-P1000U4F5 Каталог чертежей
- Danfoss VD-P1000U4F5 Руководство по эксплуатации
- Danfoss VD-P1600U4F5 Каталог по выбору продукции
- Danfoss VD-P1600U4F5 Каталог чертежей
- Danfoss VD-P1600U4F5 Руководство по эксплуатации
- Danfoss VD-P1800U4F5 Каталог по выбору продукции
- Danfoss VD-P1800U4F5 Каталог чертежей
- Danfoss VD-P1800U4F5 Руководство по эксплуатации
- Danfoss VD-P2000U4F5 Каталог по выбору продукции
- Danfoss VD-P2000U4F5 Каталог чертежей
- Danfoss VD-P2000U4F5 Руководство по эксплуатации
- Danfoss VD-P2250U4F5 Каталог по выбору продукции
