25
Корпуса горизонтальной компоновки со встроенным рекуператором энергии для асинхронных
электродвигателей

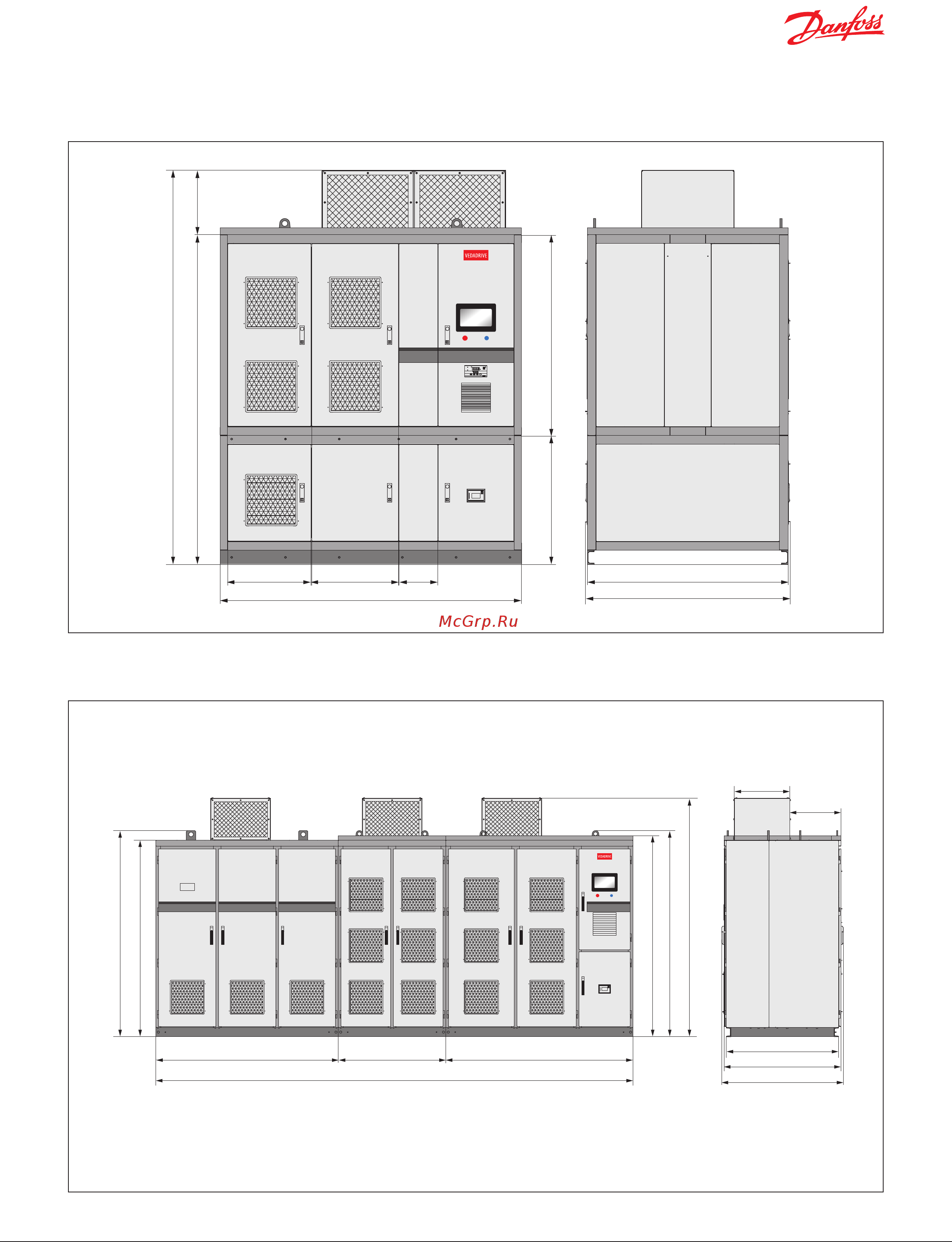

Рисунок 24. Корпус RA01 на напряжение 6 кВ
Рисунок 25. Корпус RA02 на напряжение 6 кВ
581 606 1400
1430
2100
270
894
2750
2300 450
1400
Шкаф трансформатора и силовых ячеек
1950 2000
2204
2205
2550
2100
2148
1150
595
545,5
5100
1200
1250
1300
Шкаф трансформатора Шкаф силовых
ячеек 1
Шкаф силовых ячеек 2
с секцией управления
