Преобразователь М 420 общего назначения с управлением вектором потока. Механический и электрический монтаж
Руководство пользователя
45

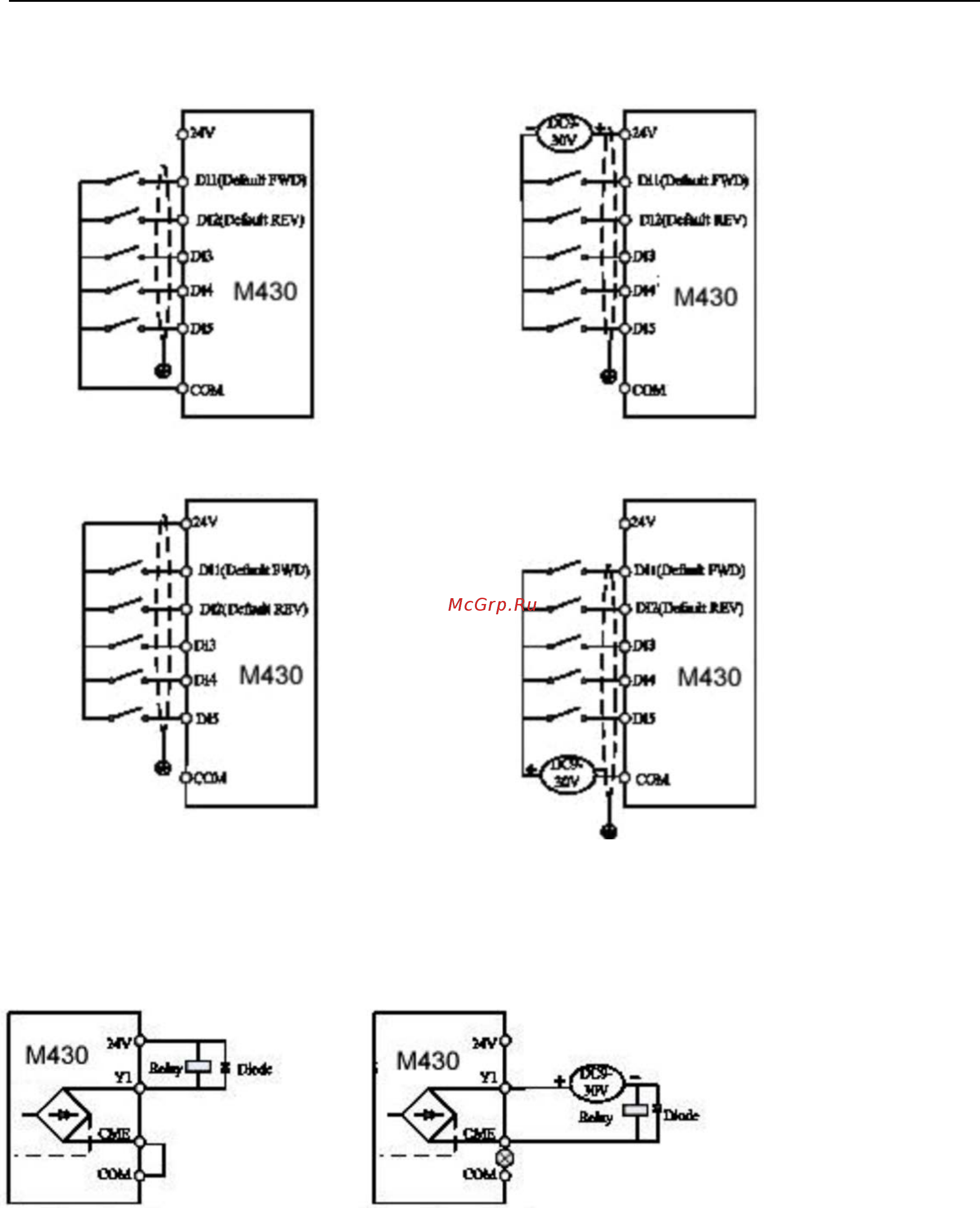

Вариант 1 подключения контактов DI
(по умолчанию)
CN 1 в режиме NPN, применяется внутренний
источник питания
Вариант 2 подключения контактов DI
CN 1 в режиме PNP, применяется внешний источник
питания
Вариант 3 подключения контактов DI
CN 1 в режиме PNP, применяется внутренний
источник питания
Вариант 4 подключения контактов DI
CN 1 в режиме PNP, применяется внешний источник
питания
Рисунок 3-8. Четыре варианта подключения
C. Контакты цифрового выхода:
когда цифровые выходные контакты используются для управления реле, на двух сторонах катушки реле следует
установить защитный диод. В противном случае очень просто повредить источник питания 24 В.
Предостережение: защитный диод должен быть установлен в нужной полярности согласно рисунку 3-9.
В противном случае, когда на цифровых выходных контактах будет выход, источник питания 24 В пост. тока и
выходная цепь будут немедленно повреждены.
Внутренний источник питания Внешний источник питания
Рисунок 3-9. Схема подключения цифровых выходных контактов
