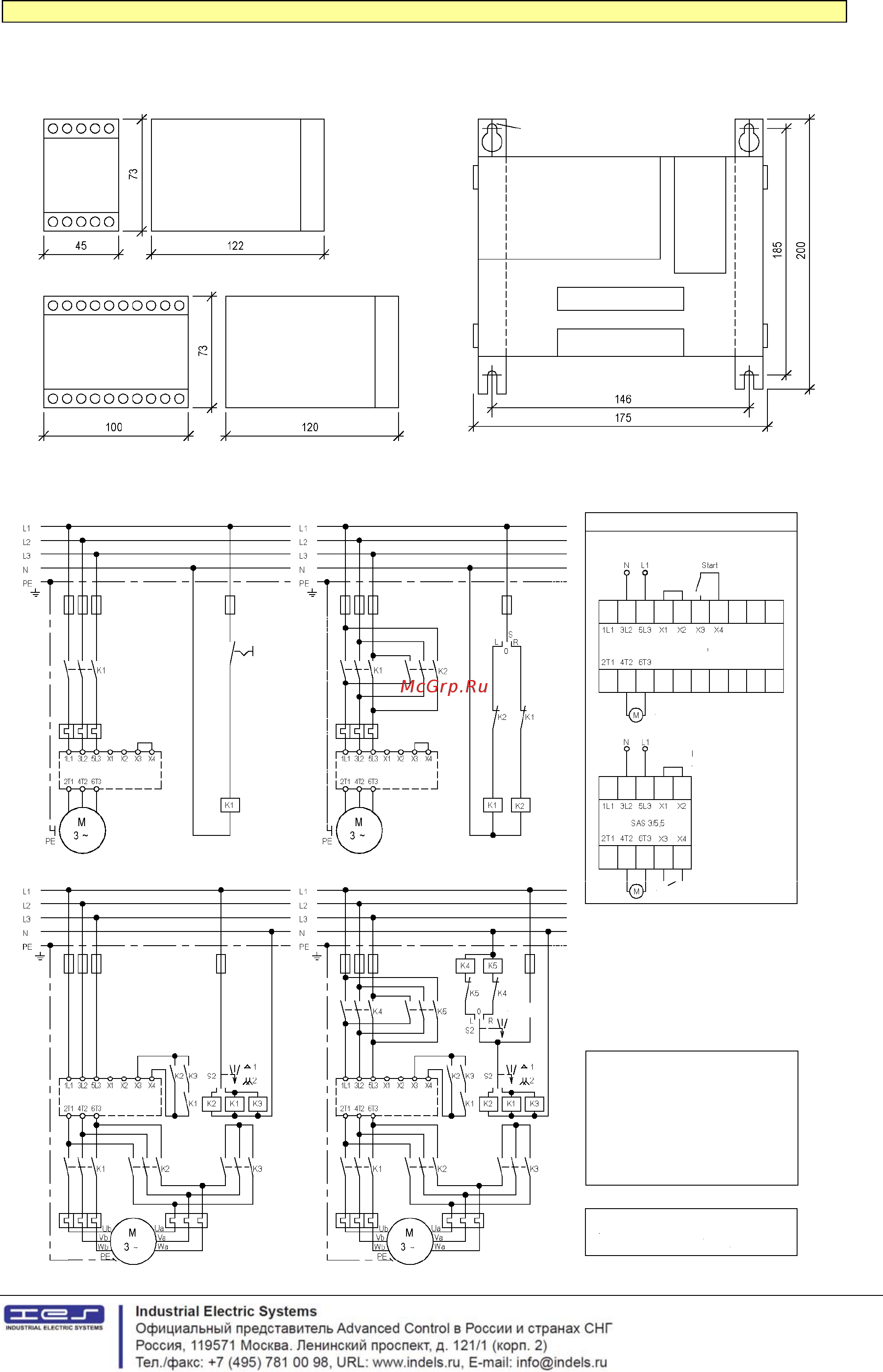

![Advanced Control AC-SAS 22 PUST [2/2] Устройства плавного пуска ac sas 3 11 ac sas 11pust ac sas 22pust](/views2/1567225/page2/bg2.png)
Устройства плавного пуска AC-SAS 3 ... 11, AC-SAS 11PUST, AC-SAS 22PUST
Размеры:
Спецификации могут быть изменены без предварительного уведомления.
AC-SAS 3/5,5 AC-SAS11PUST, 22PUST
для M4
Глубина: 172 мм
AC-SAS 7,5/11
Схемы соединений:
Стандартная схема Реверсивная схема
Применение в однофазных сетях
Подключение к однофазным сетям
230 В переменного тока
Переключатель
направления
вращения
Включение
SAS 7,5/1'
Однофазный двигатель, 230 В переменного тока
230 В переменного тока
В случае однофазных
сетей 400 В снимите
перемычку X1/X2
AC-SAS 3...22PUST AC-SAS 3...22PUST
Пуск
Стандартная схема для двигателей с переключением полюсов Реверсивная схема для двигателей с переключением полюсов
Однофазный двигатель, 230 В переменного тока
Переключатель
направления
вращения
Поворотный
переключатель
AC-SAS 3...22PUST
AC-SAS3...22PUST
При замыкании перемычкой выводов X1/X2 устройства
AC-SAS 3, AC-SAS 5,5, AC-SAS7.5 и AC-SAS 11 также
могут использоваться в сетях 220/240В (не относится к
AC-SAS 11PUST и AC-SAS 22PUST)
Переключатель
Назначение выводов для AC-SAS 11PUST и
AC-SAS 22PUST:
L1 ̶ 1L1
L2 -- 3L2
L3 ̶ 5L3
U-2T1
V-4T2
W-6ТЗ
EMC
Предельные значения излучаемых помех в соответствии с
действующими стандартами не исключают возможности
воздействия помех на приемники и чувствительные
электронные устройства в радиусе 10 м от данного
устройства.
При наличии таких помех, обусловленных работой
устройств плавного пуска "AC-SAS", уровень излучаемых
помех может быть уменьшен путем принятия
соответствующих мер. Могут быть выполнены следующие
действия, например,по
следовательное подключение
дросселей (3 мГн) или соответствующего сетевого
фильтра перед устройством плавного пуска или
параллельное подключение конденсаторов (0,15 мкФ) к
выводам напряжения питания.
