4

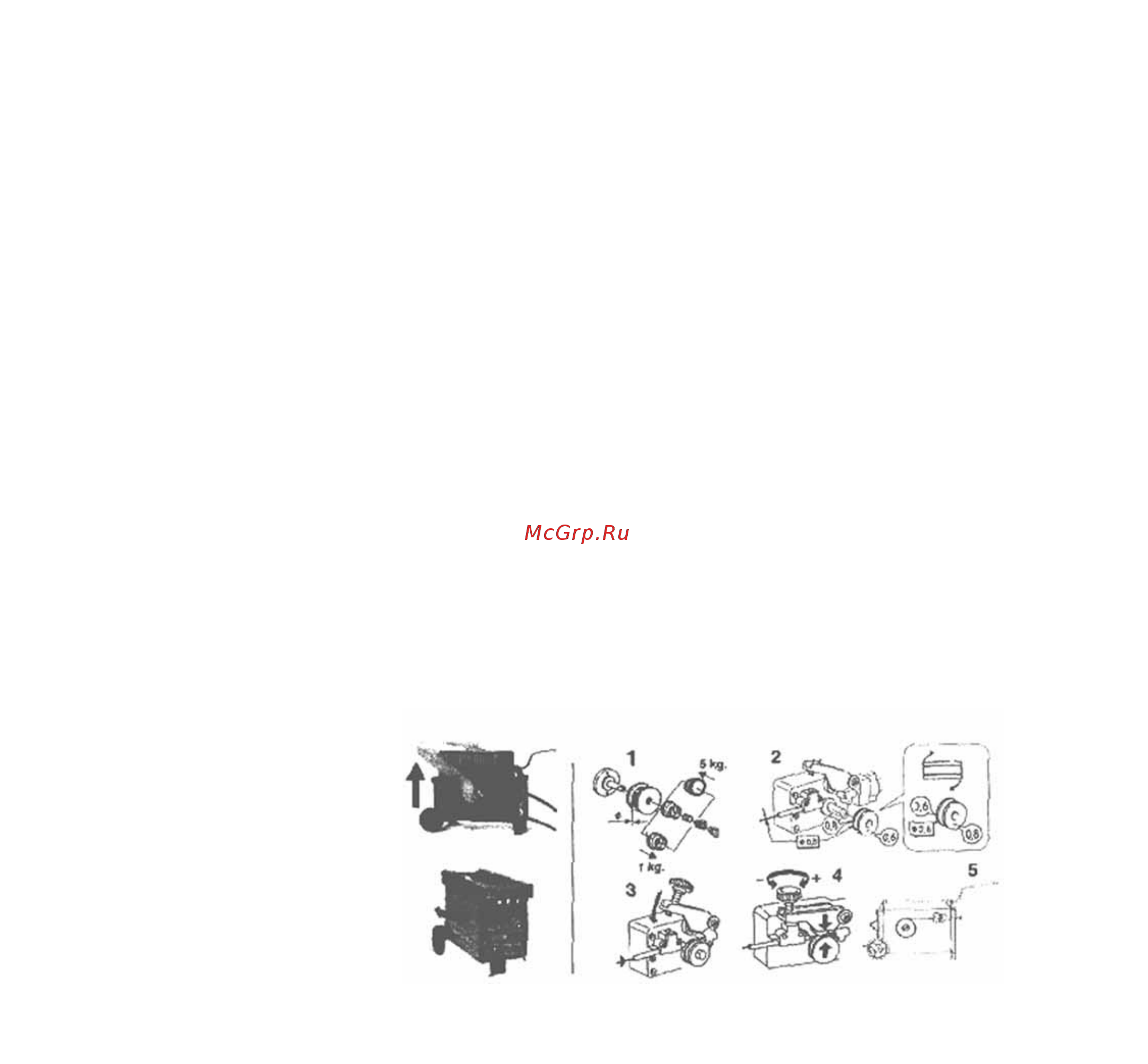

Рис. А
Внимание! Перед включением аппарата убедитесь, что мощность сети, к которой подключается аппарат,
соответствует техническим характеристикам аппарата, изложенным в настоящей инструкции.
6.1. Подсоедините кабель заземления к детали.
6.2. При сварке в среде защитного газа откройте и отрегулируйте давление редуктором. Не забудьте перекрыть
редуктором поток газа по окончании работы.
6.3. Включите аппарат
. Установите необходимый ток сварки при помощи выключателей или Поворотного
выключателя, в зависимости от вашей модели.
Будьте осторожны, в некоторых моделях (105, 4.135, 4.165) сварочный контакт пистолета находится под
напряжением, независимо от нажатия курка. Эти модели предназначены только для бытового
применения.
6.4. Нажмите на курок сварочного пистолета и держите до тех пор, пока кончик сварочной
проволоки не
покажется из наконечника. Установите желаемую скорость подачи проволоки при помощи поворотного
регулятора на передней панели аппарата.
6.5. В случае перегрева аппарат отключается и загорается индикаторная лампочка. После нескольких минут
остывания термостат сам включит аппарат, лампа погаснет и можно продолжить работу дальше. После
двукратного срабатывания термозащиты необходимо найти и устранить причину перегрева, прежде чем
продолжить сварочные работы.
7. ЗАЩИТНЫЙ ГАЗ
Сварка проволокой сплошного сечения (омедненная) требует присутствия защитного газа, состав которого
зависит от типа сварки:
- Для углеродистой стали: С02 - смесь Аргон/С02, Аргон
- Для алюминия: Аргон
- Для нержавеющей стали: смесь Аргон/О2 - смесь Аргон/СО3, Аргон
8. ПОДСОЕДИНЕНИЕ ГАЗОВОГО БАЛЛОНА
В целях безопасности на заднюю
опору следует ставить только один баллон. Крепко прикрепить баллон к
крючкам специальной цепью. Не передвигать сварочный аппарат, если на опоре стоит газовый баллон. Снять
колпачок с баллона, очистить резьбу соединения и дать выход небольшому количеству газа, приоткрыв клапан на
несколько секунд. Это предотвратит попадание грязи в редуктор давления. Проверить надежность
подсоеди-
нения редуктора давления. При необходимости закрепить. Подсоединить газовый шланг, закрепив его
металлическим зажимом. Убедиться, что при открытии клапана баллона не происходит утечки газа. В нерабочем
состоянии аппарата клапан газового баллона должен быть закрыт. Перед присоединением шланга к аппарату
открыть баллон и в течение 2-3 секунд продуть шланги для удаления загрязнения.
9. УСТАНОВКА КАТУШКИ С ПРОВОЛОКОЙ (РИС. А)
9.1. Убедитесь, что ролики для подачи проволоки, направляющий шланг и наконечник сварочного пистолета
соответствуют типу и диаметру используемой проволоки и правильно установлены. Для использования
проволоки другого диаметра, нужно сменить или перевернуть ведущий ролик. Маркировка диаметра бороздки
находится на ролике сбоку. Открыть крышку доступа к
устройству подачи проволоки. Надеть катушку на ось таким
образом, чтобы конец проволоки
был направлен вверх. Закрепите
катушку. Убедиться в отсутствии
петель на проволоке. Проволока
должна легко разматываться.
Поднимите верхний ведущий ролик
и отведите его от нижнего в
направлении противоположном
стрелке (рис. А) Взять конец
проволоки и обрезать его,
заровнять срез и
продеть
проволоку через систему роликов в
направляющую втулку так, чтобы
она заходила туда на 5-10
сантиметров.
9.2. Опустить верхний прижимной
ролик (рис. А, поз. З) и
отрегулировать прижим так, чтобы
он был не слишком тугим и не слишком слабым (рис. А поз.4). Слишком тугой прижим деформирует проволоку,
затрудняя её подачу к горелке
. Убедитесь, что проволока находится в специальной борозде ведущего ролика.
9.3. Разложите сварочный шланг по всей его длине, предварительно сняв с горелки сопло и наконечник.
Включить кнопку на горелке и удерживать её до выхода проволоки из шланга горелки на 3-5 см.
Внимание! В течение данной операции проволока находится под напряжением и испытывает
механические
нагрузки, поэтому следите за тем, чтобы не было возможности возникновения
электрической дуги и соблюдайте правила техники безопасности.
