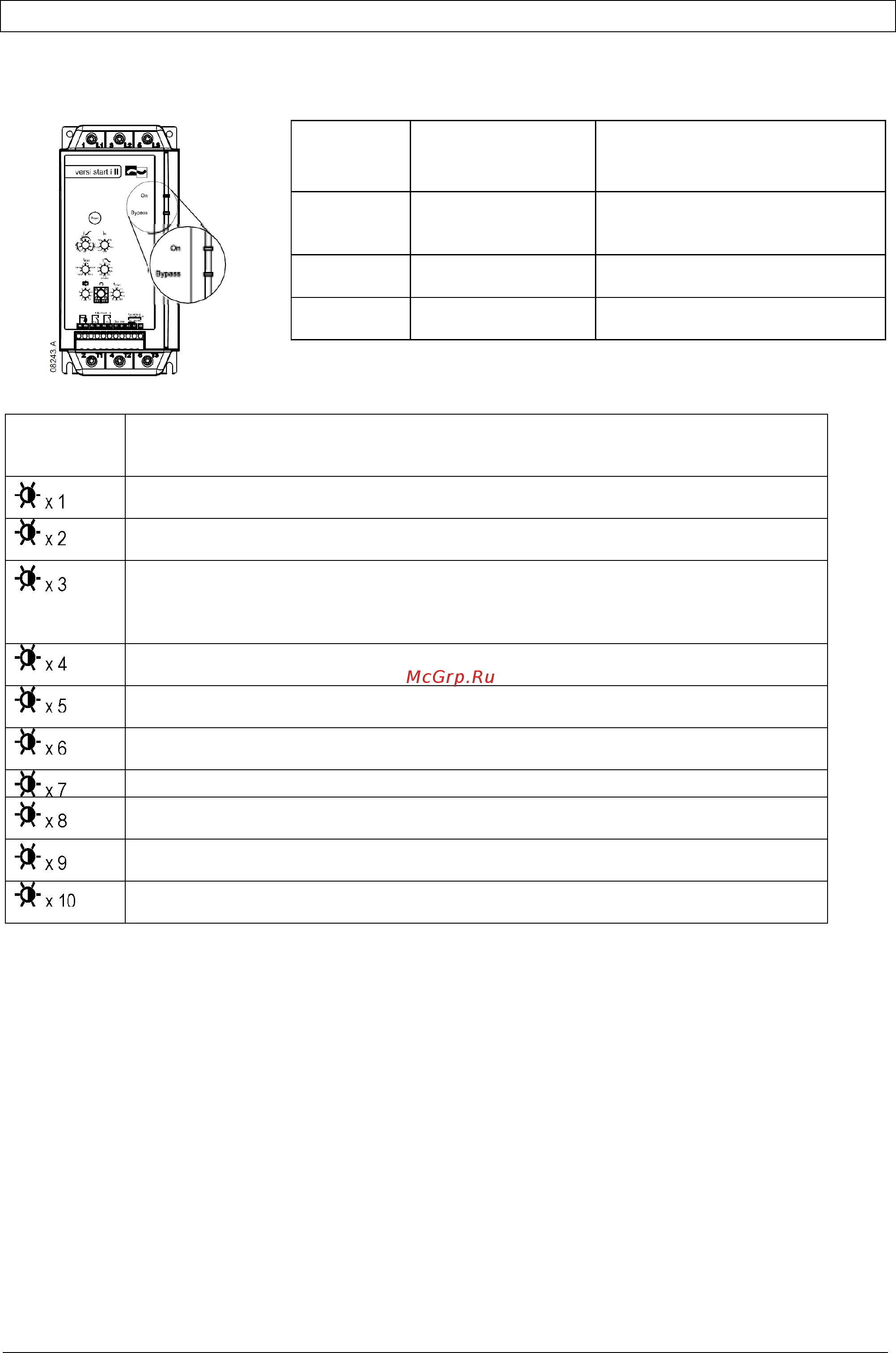

8 AC-VersiStart ll
5. Устранение неисправностей
5.1
Светодиодные индикаторы
Состояние
светодиодного
индикатора
On
Bypass
Не горит
Управляющее
напряжение не
подается
Двигатель не работает
Горит
Готов к работе
Двигатель работает на
максимальной частоте вращения
Мигает
Пусковое устройство
отключено
Двигатель разгоняется или
останавливается
5.2 Коды отключения
Состояние
светодиодного
индикатора
Описание
Силовая цепь: проверьте сетевое питание (L1, L2, L3), цепь двигателя (T1, T2, T3), SCR
устройства плавного пуска и закорачивающие реле.
Избыточное время пуска: проверьте нагрузку, увеличьте предельное значение тока или
установите избыточное время пуска.
Перегрузка двигателя: дайте двигателю остыть, выполните сброс и затем повторный
запуск устройства плавного пуска.
Устройство плавного пуска не может быть сброшено до тех пор, пока двигатель не
остынет.
Термистор двигателя: проверьте вентиляцию двигателя и клеммы подключения термистора
B4, B5. Дайте двигателю остыть.
Дисбаланс фаз: проверьте сетевое питание или дисбаланс линейных (фазовых) токов (L1,
L2, L3).
Частота сети электропитания: проверьте, подается ли сетевое напряжение и находится ли
частота сети электропитания в надлежащем диапазоне.
Последовательность чередования фаз: проверьте последовательность чередования фаз.
Сбой сетевой связи (между интерфейсом и сетью): проверьте сетевые соединения,
значения параметров и конфигурацию.
Сбой связи с пусковым устройством (между пусковым устройством и интерфейсом):
удалите и повторно установите вспомогательный интерфейс.
Перегрузка при прямом подключении к сети: номинальное значение пускового устройства
может быть чрезмерно низким для используемого варианта применения.
5.3 Типы защиты
Устройство AC-VersiStart II поддерживает следующие типы защиты двигателя и пускового устройства:
5.3.1
Защита по избыточному времени пуска
Устройство AC-VersiStart 11 отключается, если двигатель не запускается в течение выбранного избыточного
времени пуска. Это может указывать на отключение нагрузки.
Если устройство плавного пуска часто отключается в течение избыточного времени пуска, то выполните
следующее:
• убедитесь, что установка предельного значения тока является достаточно высокой для данного
варианта применения
• убедитесь, что установка избыточного времени пуска является достаточно большой для данного
варианта применения
• убедитесь, что нагрузка не отключена / увеличена во время установки устройства плавного пуска
5.3.2
Защита двигателя от перегрузки
Устройство AC-VersiStart II отключается при перегрузке двигателя, если двигатель работает с
превышением своего рабочего диапазона больше времени для установленного класса отключения
двигателя. Класс отключения двигателя должен быть установлен в соответствии со временем торможения
ротора двигателя. Если эта информация не указана в спецификациях двигателя, то используйте значение
по умолчанию (класс отключения двигателя = 10). Использование более высоких значений может стать
причиной повреждения двигателя.
