11 VersiStart i III

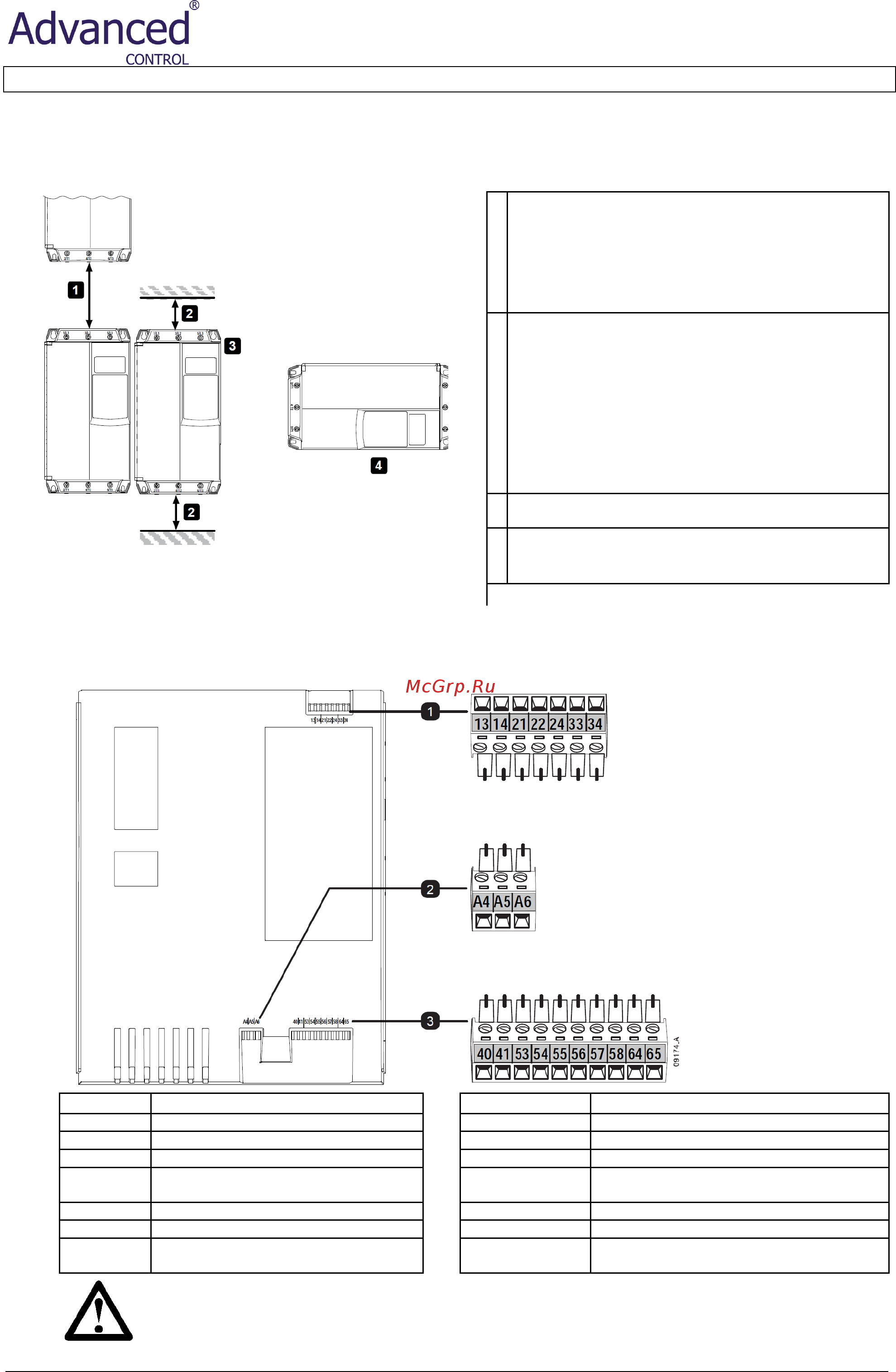

3. Установка
3.1 Физическая установка
1
AC-VS i III 23 ~ AC-VS i III 255N: допускается
расстояние 100 мм (3,94 дюйма) между соседними
устройствами плавного пуска.
AC-VS i III 360N ~ AC-VS i III 1600N: допускается
расстояние 200 мм (7,88 дюйма) между соседними
устройствами плавного пуска.
2
AC-VS i III 23 ~ AC-VS i III 220: допускается расстояние
50 мм (1,97 дюйма) между устройством плавного пуска
и сплошными поверхностями.
AC-VS i III 255N: допускается расстояние 100 мм
(3,94 дюйма) между устройством плавного пуска и
сплошными поверхностями.
AC-VS i III 360N ~ AC-VS i III 1600N: допускается
расстояние 200 мм (7,88 дюйма) между устройством
плавного пуска и сплошными поверхностями.
3
Устройства плавного пуска могут монтироваться вплотную
друг с другом.
4
Устройство плавного пуска может быть установлено на
своей боковой стороне. Уменьшите номинальный ток
устройства плавного пуска на 15 %.
3.2 Клеммы управления
Для клемм управления используются съемные клеммные колодки с поперечным сечением проводов 2,5 мм
2
. Вытащите
клеммную колодку, выполните проводные соединения и затем повторно вставьте клеммную колодку.
1
Выходы реле
3
Входы и выходы
13, 14 Выход реле A 54, 55 Пуск
21, 22, 24 Выход реле B 56, 57 Останов
33, 34 Выход реле C 58, 57 Сброс
2
Управляющее напряжение (зависит от
модели)
53, 55 Программируемый вход A
A5, A6 110~120 В переменного тока 64, 65 Вход термистора двигателя
A4, A6 220~240 В переменного тока 40, 41 Аналоговый выход
A5, A6 24 В переменного тока/постоянного
тока
55, 41 Выход 24 В постоянного тока
ПРИМЕЧАНИЕ
Если термистор не используется, не замыкайте клеммы 64, 65!
