F.B.R. FNP 45/2 TC [5/9] I ступень

МОДЕЛИ

: FNP-FNDP 25/2

FNP-FNDP 45/2 - 70/2

ГОРЕЛКИ МАЗУТНЫЕ ДВУХСТУПЕНЧАТЫЕ

072005_2B 03

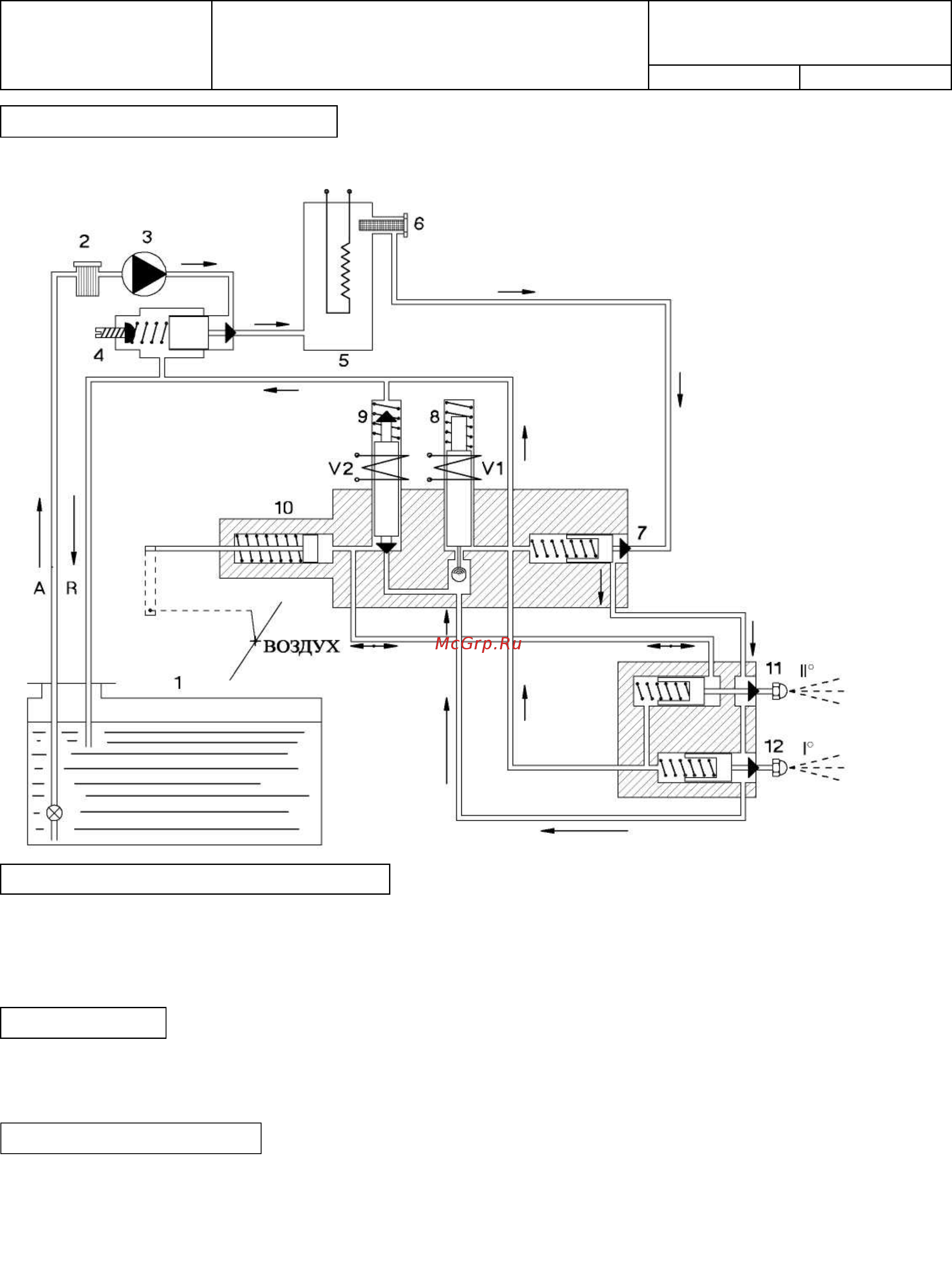

ГИДРАВЛИЧЕСКАЯ СХЕМА

ПРЕДВАРИТЕЛЬНАЯ ПРОМЫВКА

При запуске горелки закачанное насосом 3) из резервуара 1) топливо очищается фильтром 2) и подается

на регулятор давления 4). Затем оно проходит через резервуар подогревателя 5), фильтр 6),

обезвоздушивающий клапан 7), клапаны 11) и 12), клапан 8) (обычно открытый) и подается назад в

резервуар через обратный канал.

I СТУПЕНЬ

После 25 сек. предварительной промывки автомат контроля и управления включает клапан V1. Топливо

под давлением поднимает поршень 12), распыляется первой форсункой и поджигается электрической

дугой, генерируемой трансформатором поджига. Горелка переходит на 1-ю ступень.

II СТУПЕНЬ РОЗЖИГА

Через 15 сек. после первой ступени автомат контроля и управления включает клапан второй ступени V2.

Топливо под давлением поднимает поршень 11), распыляется второй форсункой, в то же время клапан

10) открывает заслонку воздухозаборника.

Примечание: При помощи выключателя, подсоединенного к выводам 10-11 горелки можно включать и

отключать подачу топлива на вторую форсунку, таким образом обеспечивая переключение ступеней.
