Включим VRRP:
R1(config-subif)# vrrp
R1(config-subif)# exit

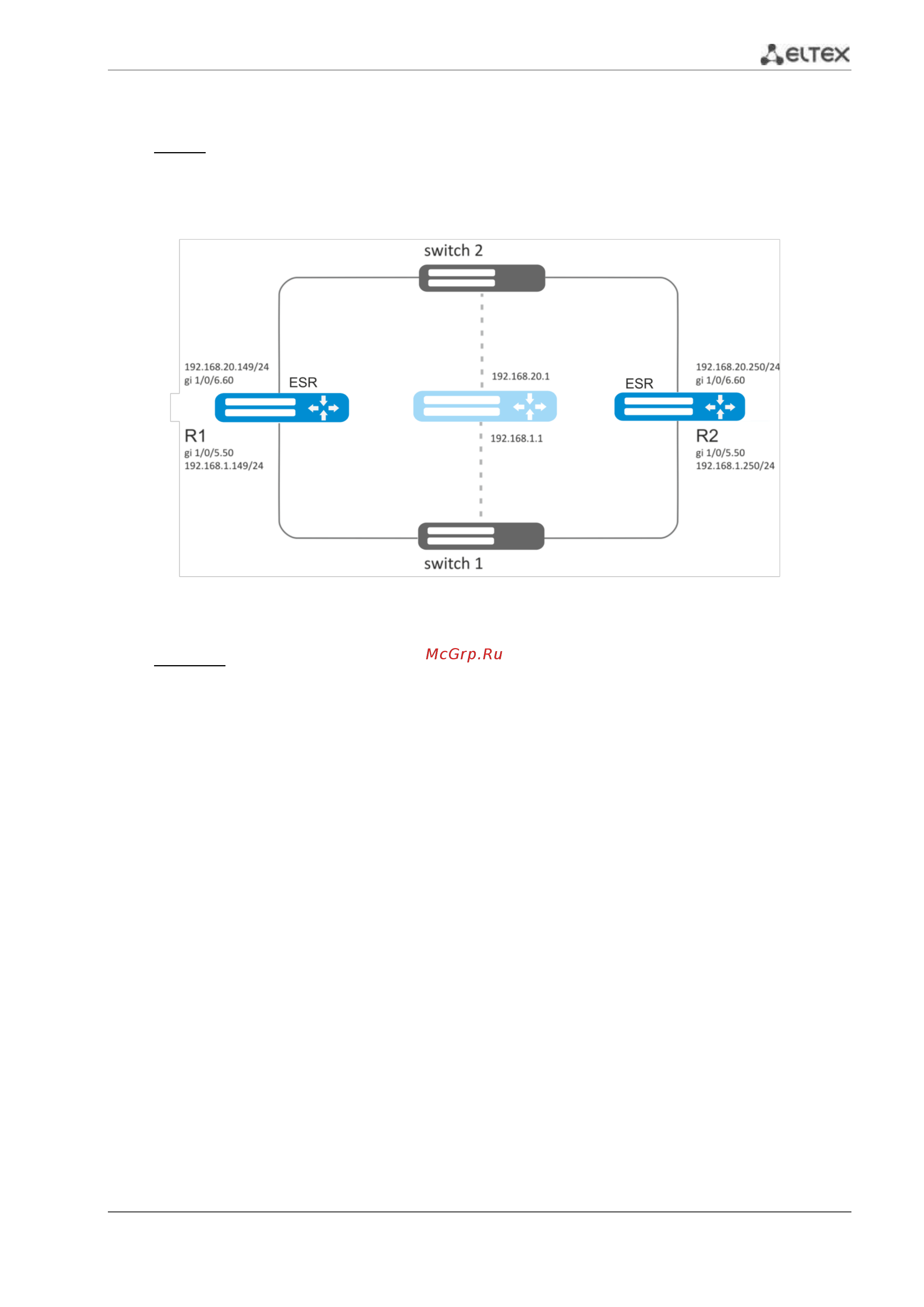

Настроим VRRP для подсети 192.168.20.0/24 в созданном саб-интерфейсе.
Укажем уникальный идентификатор VRRP:
R1(config-sub)#interface gi 1/0/6.60
R1(config-subif)# vrrp id 20
Укажем IP-адрес виртуального шлюза 192.168.20.1:
R1(config-subif)# vrrp ip 192.168.20.1
Укажем идентификатор VRRP-группы:
R1(config-subif)# vrrp group 5
Включим VRRP:
R1(config-subif)# vrrp
R1(config-subif)# exit
Произвести аналогичные настройки на R2.
Помимо создания туннеля необходимо в firewall разрешить протокол VRRP(112).
7.44 Настройка VRRP tracking
VRRP tracking — механизм позволяющий активировать статические маршруты в зависимости
от состояния VRRP.
7.44.1 Алгоритм настройки
Шаг
Описание
Команда
Ключи
1
Настроить VRRP согласно
разделу 7.6.1.
2
Добавить в систему
Tracking-объект и перейти
в режим настройки
параметров Tracking-
объекта.
esr(config)#tracking
<ID>
<ID> – номер Tracking-объекта,
принимает значения [1..60].
3
Задать правило слежения
за состоянием VRRP-
процесса.
esr(config-
tracking)# vrrp
<VRID> [not] state
{ master | backup |
fault }
<VRID> – идентификатор
отслеживаемого VRRP-
маршрутизатора, принимает значения
[1..255].
4
Включить Tracking-объект.
esr(config-
tracking)#enable
