Eltex ESR-1500 — руководство по эксплуатации сервисных маршрутизаторов ESR [55/325]
![Eltex ESR-12VF [55/325] Установка трансивера](/views2/1569330/page55/bg37.png)
Сервисные маршрутизаторы серии ESR. Руководство по эксплуатации 55
входящий в комплект устройства. Для подключения к сети постоянного тока
используйте провод сечением не менее 1 мм
2
.
4. Включите питание устройства и убедитесь в отсутствии аварий по состоянию
индикаторов на передней панели.
3.5 Установка и удаление SFP-трансиверов
Установка оптических модулей может производиться как при выключенном, так и
при включенном устройстве.
3.5.1 Установка трансивера
1. Вставьте верхний SFP-модуль в слот открытой частью разъема вниз, а нижний SFP-модуль –
открытой частью разъема вверх.

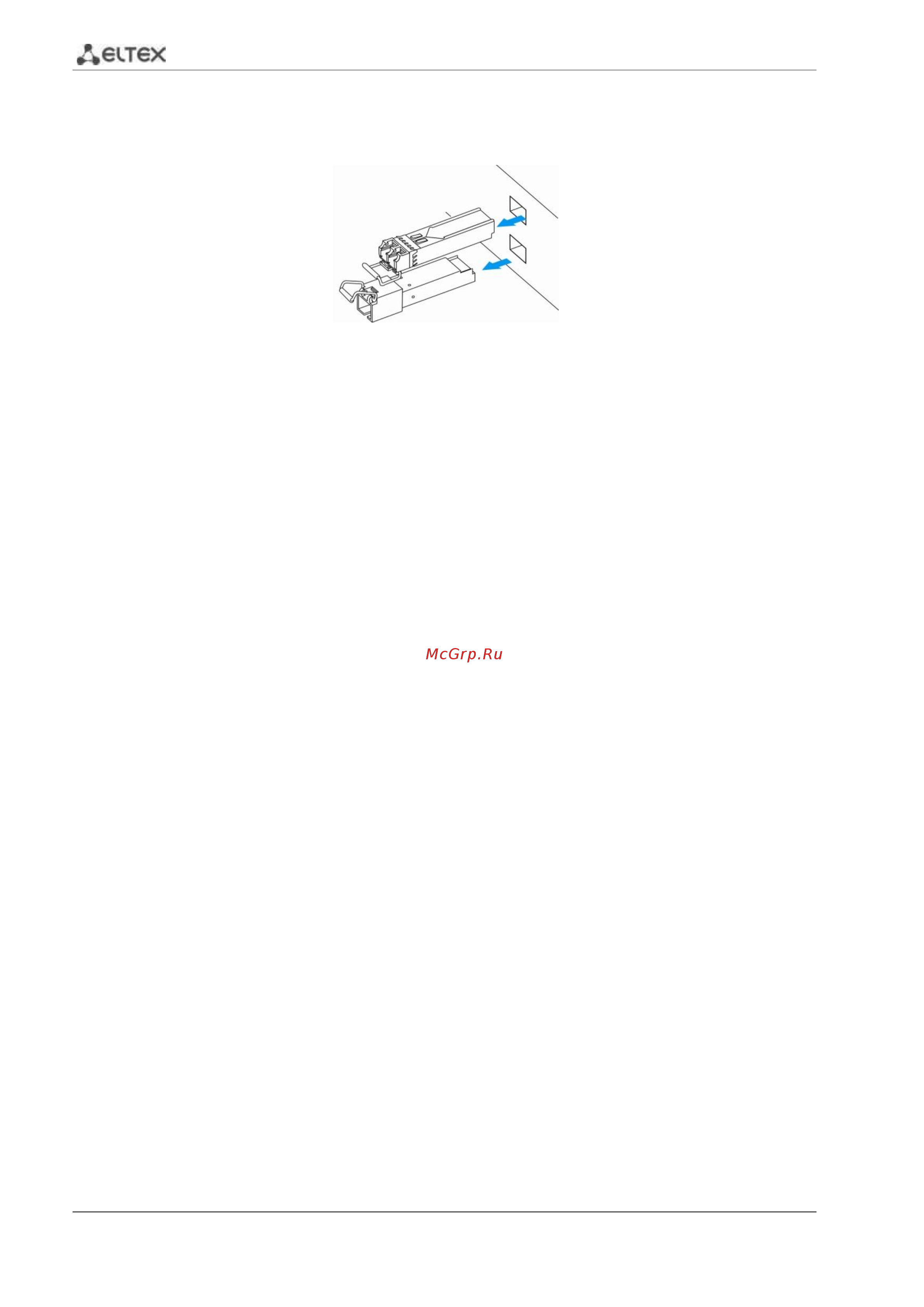

Рисунок 49 – Установка SFP-трансиверов
2. Надавите на модуль по направлению внутрь корпуса устройства до появления характерного
щелчка фиксации модуля.
Рисунок 50 – Установленные SFP-трансиверы
3.5.2 Удаление трансивера
1. Откиньте рукоятку модуля, это приведет к разблокированию удерживающей защелки.
Рисунок 51 – Открытие защелки SFP-трансиверов
