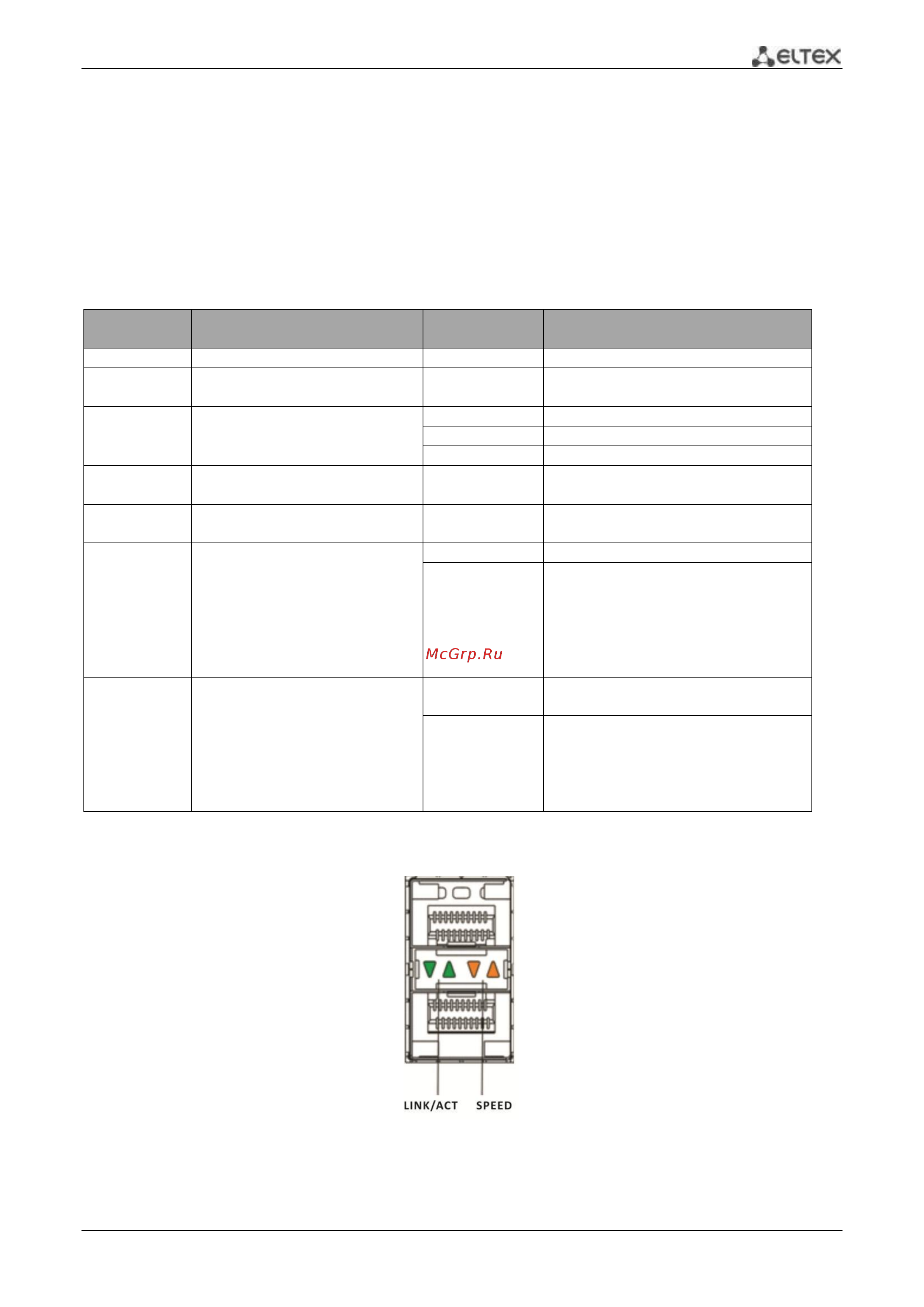

![Eltex ME5200 [11/26] Световая индикация](/views2/1569350/page11/bgb.png)
Маршрутизаторы серии ME. Руководство по установке и быстрому запуску 11
предметами. Это может привести к перегреву компонентов устройства и вызвать нарушения в его
работе.
2.2. Световая индикация
2.2.1 Световая индикация ME5100, МЕ5200
Таблица 7 – Состояние системных индикаторов ME5100
Название
индикатора
Функция индикатора
Состояние
индикатора
Состояние устройства
POWER
Индикатор питания устройства
Зеленый
Устройство работает нормально
RUN
В текущей версии ПО не
реализована
–
–
PS1
PS2
Индикатор состояния источника
питания
Зеленый
Устройство работает нормально
Оранжевый
Отсутствие входного питания
Выключен
Источник питания не установлен
CLUSTER
В текущей версии ПО не
реализована
–
–
ACT
В текущей версии ПО не
реализована
–
–
FAN
Состояние вентиляторов
охлаждения
Выключен
Все вентиляторы исправны
Красный
Отказ одного или более
вентиляторов. Причиной
возникновения аварии может быть
неработоспособность хотя бы одного
из вентиляторов – остановка или
пониженная частота оборотов.
ALARM
Индикатор наличия аварии
устройства
Выключен
Все вентиляторы и блоки питания
исправны
Красный
Отказ одного или более
вентиляторов.
Не работает источник питания:
авария или отсутствие первичной
сети
Состояние SFP-интерфейсов отображается двумя индикаторами LINK/ACT и SPEED.
Рисунок 8 – Внешний вид разъема SFP/SFP+
