Ethernet-коммутаторы серий MES24хх, MES14хх
29
2.3 Подключение питающей сети
1. Прежде, чем к устройству будет подключена питающая сеть, необходимо заземлить
корпус устройства. Заземление необходимо выполнять изолированным многожиль-
ным проводом. Устройство заземления и сечение заземляющего провода должны со-
ответствовать требованиями ПУЭ.
2. Если предполагается подключение компьютера или иного оборудования к консоль-
ному порту коммутатора, это оборудование также должно быть надежно заземлено.
3. Подключите к устройству кабель питания. В зависимости от комплектации устройства,
питание может осуществляться от сети переменного тока, либо от сети постоянного
тока. При подключении сети переменного тока следует использовать кабель, входя-
щий в комплект устройства. Для подключения к сети постоянного тока используйте
провод сечением не менее 1 мм
2
.
4. Включите питание устройства и убедитесь в отсутствии аварий по состоянию индика-
торов на передней панели.
2.4 Установка и удаление SFP-трансиверов
Установка оптических модулей может производиться как при выключенном, так и
при включенном устройстве.
Рекомендуется раздельное подключение SFP-трансивера и оптического патч-корда в
слот.
1. Вставьте верхний SFP-модуль в слот открытой частью разъема вниз, а нижний SFP-
модуль открытой частью разъема вверх.

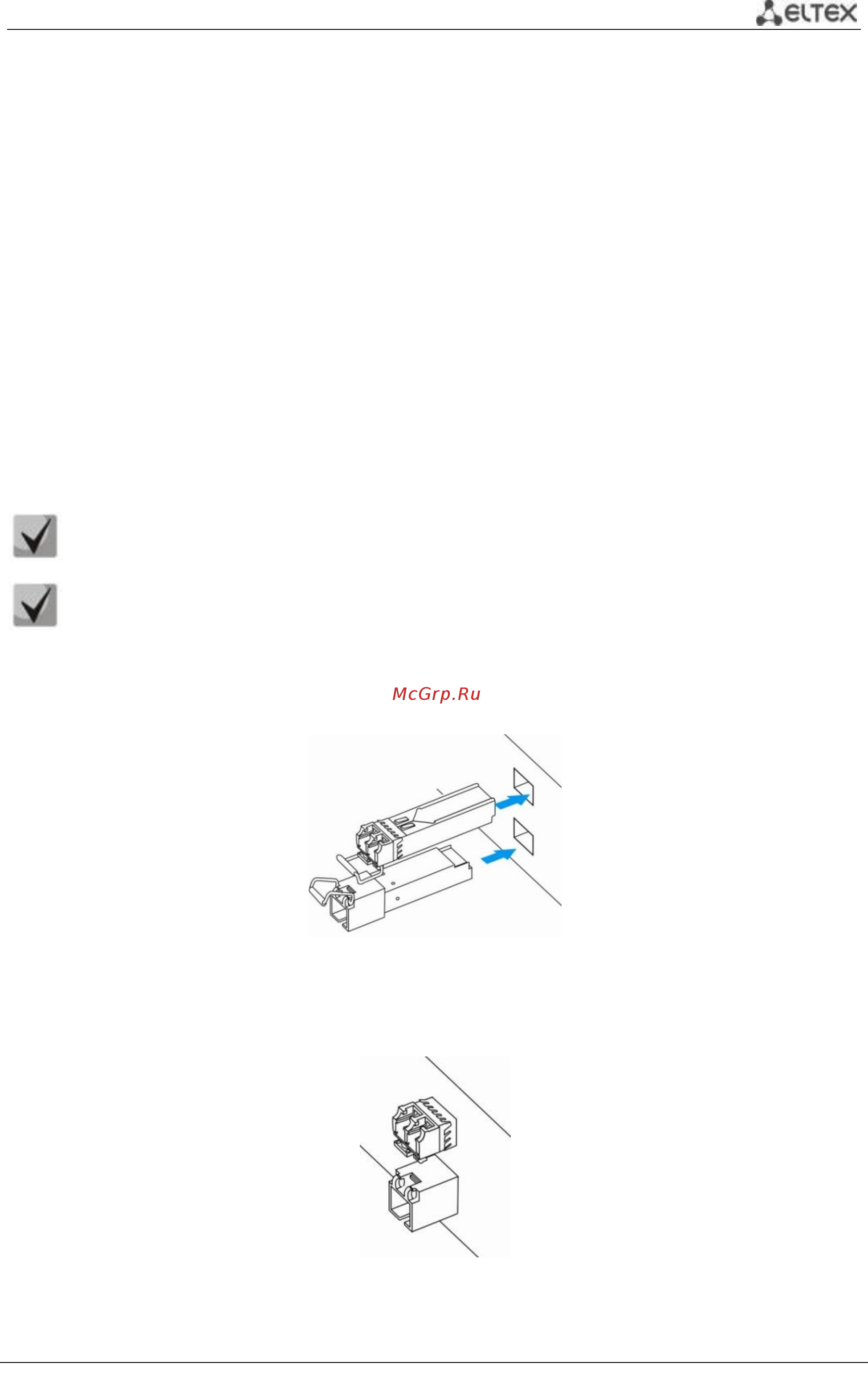

Рисунок 27 – Установка SFP-трансиверов
2. Надавите на модуль. Когда он встанет на место, вы услышите характерный щелчок.
Рисунок 28 – Установленные SFP-трансиверы
