Руководство по эксплуатации IP-телефонов серии VP
12

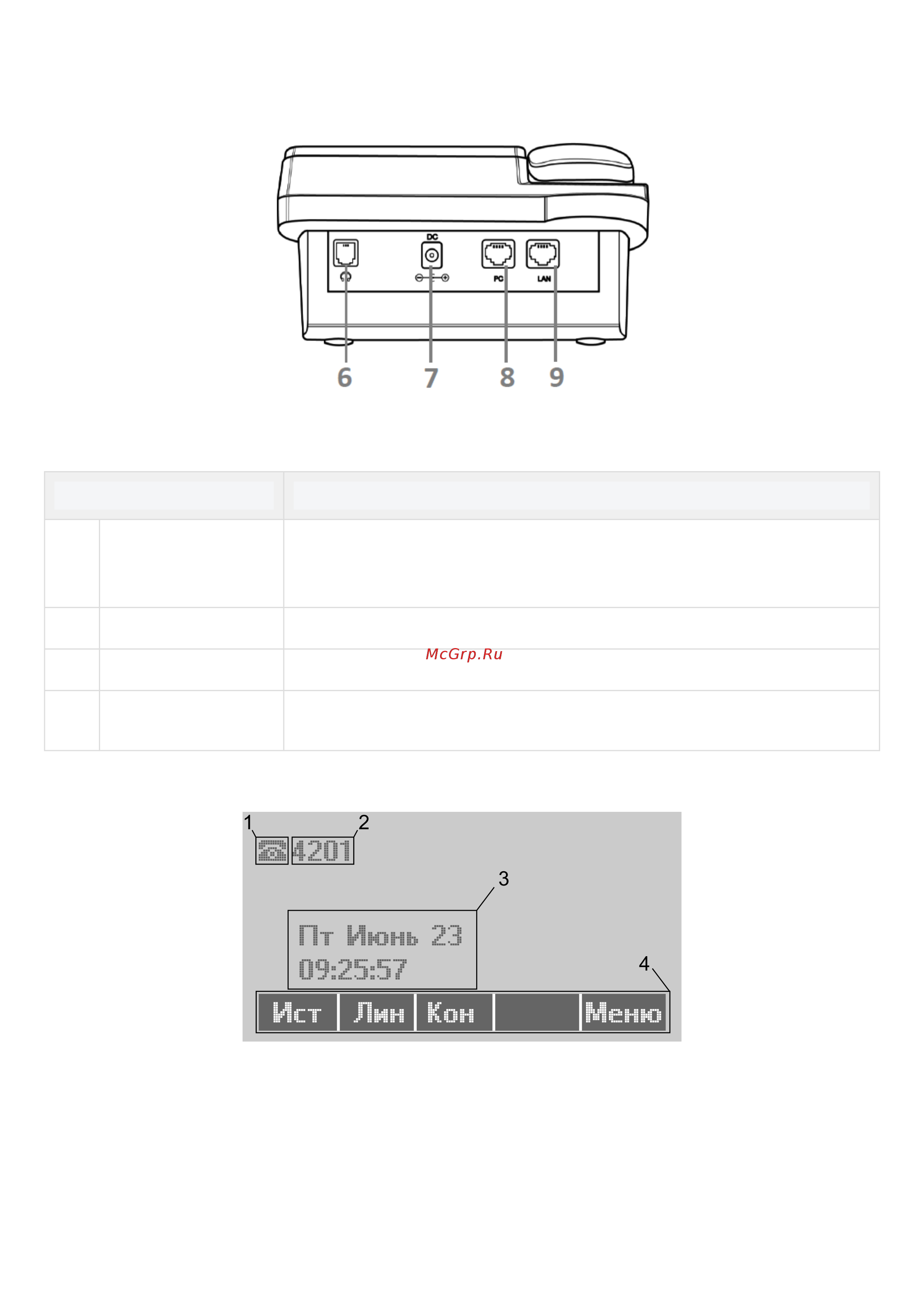

Элемент задней панели Описание
6 Headset разъем для подключения гарнитуры:
• для версий аппаратного обеспечения ниже 2.0 — разъем 3.5 мм
• для версии 2.0 и выше — разъемRJ-9 (4P4C)
7 DC разъем для подключения адаптера питания, 5V 2A
8 PC порт 10/100BASE-TEthernet(разъемRJ-45) для подключения ПК
9 LAN порт 10/100BASE-TEthernet(разъемRJ-45) для подключения к локальной
сети
1.5 Индикация состояния на дисплее
Рисунок Б– Внешний вид задней панелиVP-12(P) для версий аппаратного обеспечения 2.0 и
выше
