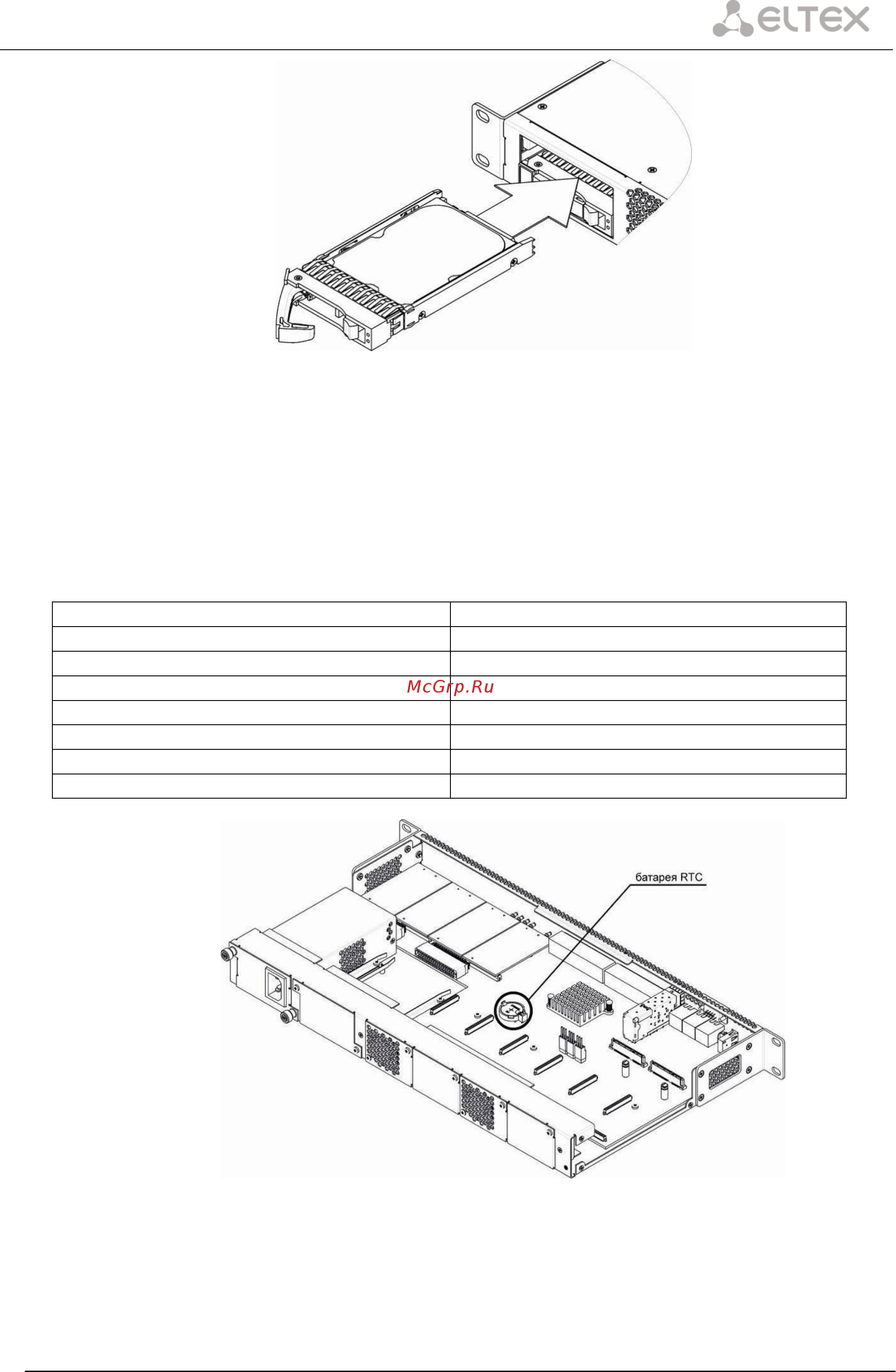

![Eltex SMG-2016-V52AN [39/244] Замена батарейки часов реального времени](/views2/1569444/page39/bg27.png)
Цифровой шлюз SMG 39
Рисунок 26 – Монтаж SATA-диска в корпус устройства
1.12.10 Замена батарейки часов реального времени
В RTC (электронной схеме, предназначенной для автономного учёта хронометрических данных
(текущее время, дата, день недели и др.)) на плате устройства установлен элемент питания (батарейка),
имеющий характеристики, приведенные в таблице ниже.
Таблица 15 –Характеристики элемента питания для RTC
Тип батареи
литиевая
Типоразмер
CR2032 (возможна установка CR2024)
Напряжение
3 В
Емкость
225 мА
Диаметр
20 мм
Толщина
3,2 мм
Срок службы или срок годности
5 лет
Условия хранения
от -20 до +35 С
Рисунок 27 – Положение батареи RTC для SMG-1016M-V52AN
