Eltex SZ-MCT [2/2] Монтаж устройства

Eltex SZ-MCT [2/2] Монтаж устройства

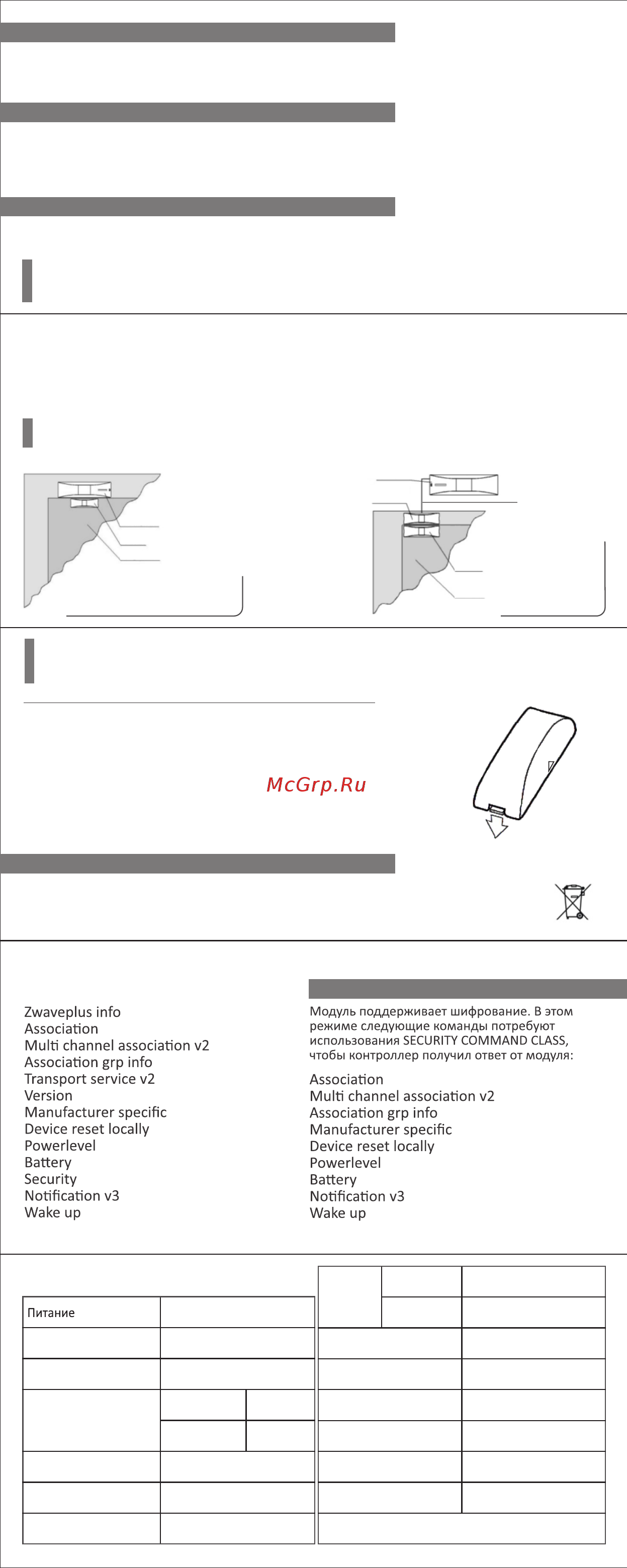

Проверка источника питания
Пробуждение
Поддерживаемые классы команд
џ Извещатель
џ Внешний датчик
џ Магнит
Габариты
Извещатель
109x32x27,5 мм
Магнит /
внешний датчик
56,5x18x15,7 мм
Масса, включая
батарею питания
не более 80 г
Масса магнита
не более 10 г
Срок службы
не менее 10 лет
Рабочая температура
от -10º до +50ºС
Рабочая влажность
при 40ºС
не более 93%
Макс. мощность
радиосигнала
+6 дБм
Использовать только в помещении!
Li-ion CR123A, 3В
Сигнал на частоте
869 MHz
Удаленность от
контроллера
до 30 м (в здании)
Расстояние между
извещателем и
магнитом для фор-
мирования сигнала
«Тревога»
«Норма»
Максимальная длина
шлейфа
2 м (в комплекте 16 см)
Ток потребления
≤40 мА при срабатывании
≤11 мкА в покое
Степень защиты
IP40
Технические параметры
Вариант крепления 1
извещатель
магнит
дверь/окно
Монтаж устройства можно осуществлять с помощью саморезов или с помощью
двухстороннего скотча.
При размещении магнита и извещателя (или внешнего датчика) нужно совместить
треугольные метки, расположенные на боковых панелях элементов.
Монтаж устройства
Сделано в России
Подготовка к монтажу
Комплект поставки
Защищенная сеть
При подключении питания устройство «просыпается» на 1 минуту и обменивается
данными с контроллером. В обычном режиме устройство находится в режиме сна для
сохранения заряда батареи и выходит на связь с контроллером каждые 30 минут
(по умолчанию) и немедленно при срабатывании.
После вскрытия упаковки проведите внешний осмотр датчика, убедитесь в отсутствии
механических повреждений и проверьте комплектность.
Переключатель датчиков
на плате извещателя в
положении ON
1. Снимите крышку, потянув выступающую
часть основания вниз (рис. 3)
2. Закрепите основание на два самореза
3. Закройте крышку
3. Прищёлкните плату, затем крышку
2. Закрепите основание на два самореза
Установка магнита и внешнего датчика
(если необходимо):
Порядок действий в случае крепления на саморезы:
1. Снимите крышку и плату с основания извещателя
извещатель
шлейф
внешний датчик
магнит
окно
дверь
Переключатель
датчиков
на плате
извещателя в
положении 1
Вариант крепления 2
Не устанавливайте устройство рядом с источниками тепла. Устройство должно
располагаться в месте, защищенном от прямых солнечных лучей.
Избегайте попадания на устройство влаги и пыли.
џ Двухсторонний скотч
џ Инструкция
по эксплуатации
Комплект поставки
При включении питания, устройство немедленно определяет уровень заряда
батареи. Если уровень слишком низкий, устройство моментально выключится. В этом
случае замените батарею на новую.
Устройство следует монтировать по возможности дальше от токоведущих кабелей,
электрических ламп, электронных устройств и компьютерной техники. Это
увеличит рабочую дальность и поможет избежать ложных тревог.
Рекомендуется использовать двухсторонний скотч для крепления извещателя на
чистую сухую поверхность.
рис. 3
