4 ПРИНЦИП РАБОТЫ

Контроллер SZ-CP04EC работает в составе системы "Умный дом", программно-аппаратного комплекса

для автоматического управления домашними системами и устройствами. Контроллер осуществляет сбор

данных с регистраторов потребления электроэнергии SZ-CP04C и потребления воды SZ-W02/08

по беспроводному каналу и передаёт их на платформу Eltex SC. Схема применения контроллера SZ-CP04EC в

системе "Умный дом" изображена на рисунке 4.

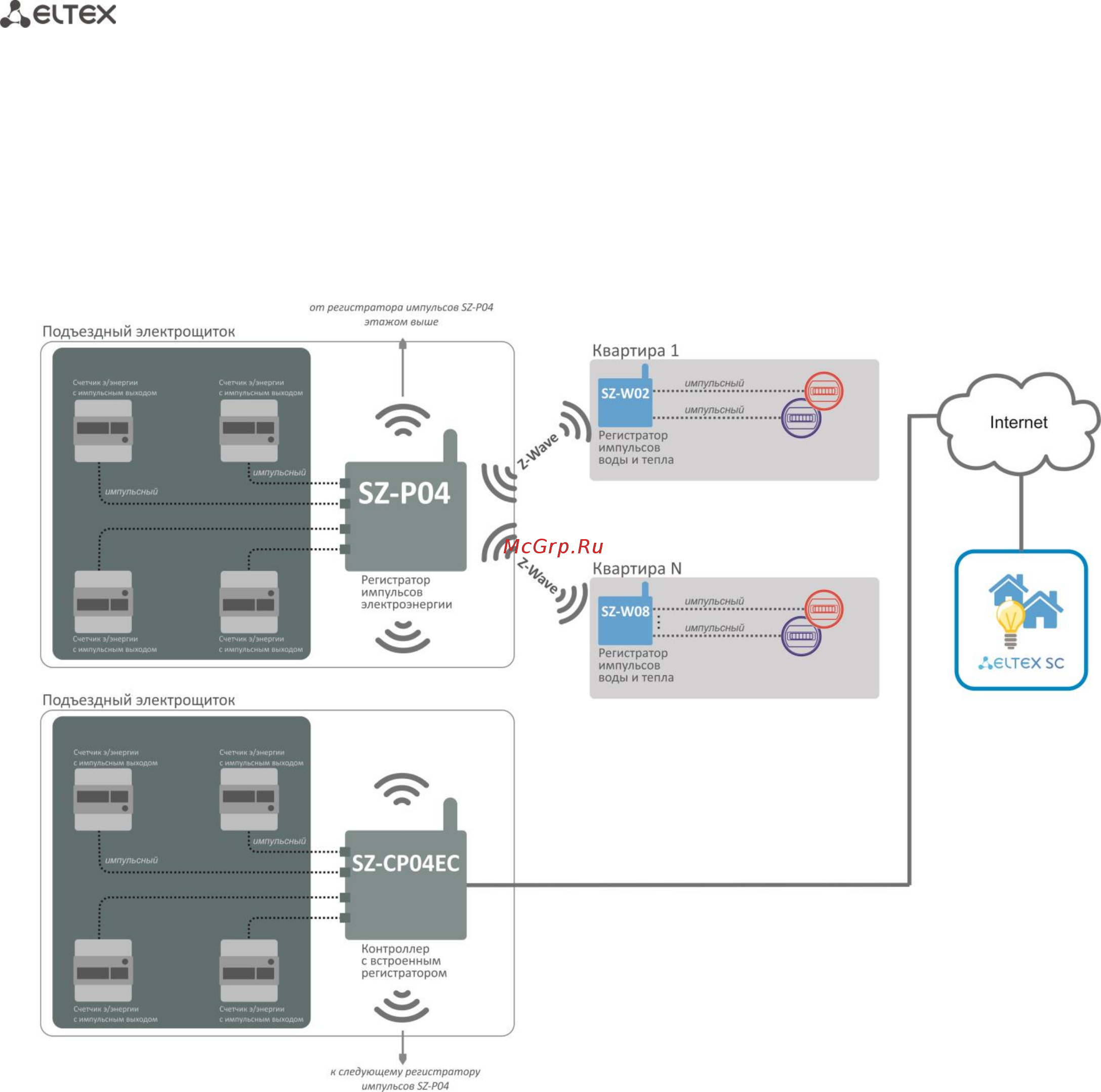

Рисунок 4 – Схема применения контроллера SZ-CP04EC

К контроллеру SZ-CP04EC подключаются до 4х импульсных выходов электронных счетчиков

электрической энергии. Счет импульсов ведется отдельно для каждого канала. Периодически насчитанные

значения передаются на устройство сбора и передачи данных.

Общая схема организации связи в доме с помощью регистраторов на примере подключения SZ-CP04EC

представлена на рисунке 5. Устройства SZ-CP04EC и SZ-P04 устанавливаются в этажных щитовых. К каждому

устройству SZ-P04 подключается до 4х электросчетчиков. При помощи контроллера организовывается

беспроводная mesh-сеть устройств SZ-P04. После регистрации SZ-P04 в сети, на платформе вводятся

начальные показания электросчетчика и цена 1кВт*ч в импульсах. Счетчики импульсов после включения в

сеть в автоматическом режиме начинают отправку данных на контроллер. Контроллер отправляет
