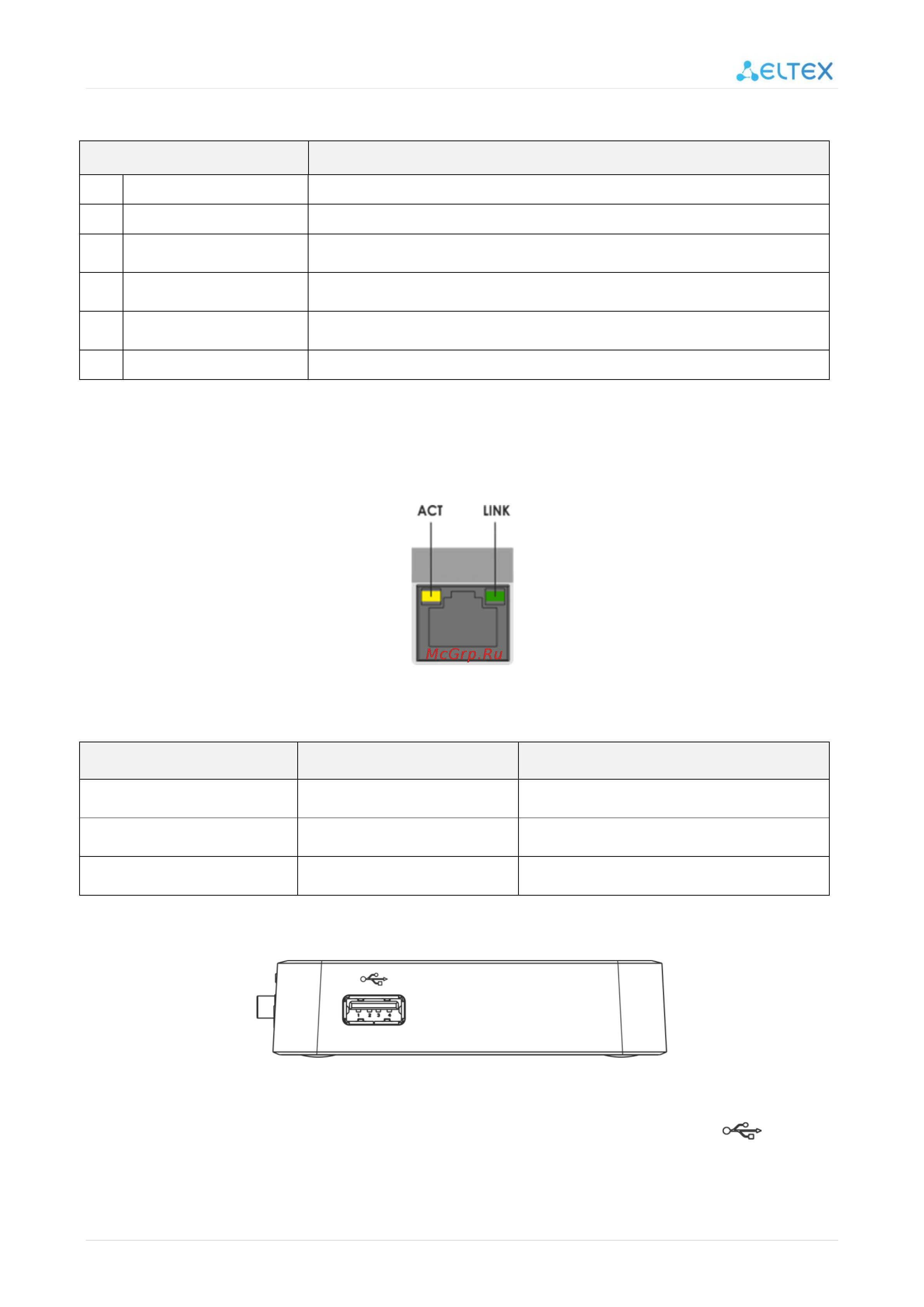

Руководство по эксплуатации NV-710-WB 10
Таблица 3 – Описание разъемов и органов управления задней панели
Элемент задней панели
Описание
1
ON/OFF
Кнопка для включения/выключения приставки.
2
5V
Разъем для подключения к сети питания.
3
HDMI
Разъем HDMI для передачи на телевизор цифрового видео- и аудиосигнала
высокого качества.
4
AV OUT
Разъем AV OUT предназначен для передачи аналогового видео- и аудио-
сигнала на акустическую систему или телевизор.
5
LAN 10/100
Разъем RJ-45 Ethernet-интерфейса LAN для подключения к сети интернет-
провайдера.
6
IR
Разъем для подключения выносного ИК приёмника.
2.2.1 Световая индикация порта Ethernet
Состояние интерфейсов Ethernet отображается светодиодными индикаторами, встроенными в
разъем 10/100.
Рисунок 4 – Внешний вид разъема RJ-45
Таблица 4 – Световая индикация интерфейсов Ethernet 10/100
Свечение индикатора ACT
Свечение индикатора LINK
Состояние интерфейса Ethernet
Выключен
Выключен
Порт выключен или соединение не уста-
новлено
Выключен
Мигает
Передача данных осуществляется в режиме
100BASE-T
Мигает
Выключен
Передача данных осуществляется в режиме
10BASE-T
2.3 Боковая панель устройства. USB-порт
Рисунок 5 – Внешний вид боковой панели устройства
На боковой панели устройства расположен разъем USB 2.0 (обозначен знаком ) для под-
ключения периферийных устройств к медиацентру: внешних жестких дисков, flash-накопителей, уст-
ройств ввода (клавиатура, мышь).
