 Руководство по эксплуатации NTU-RG-54xx

3 Архитектура устройства NTU-RG

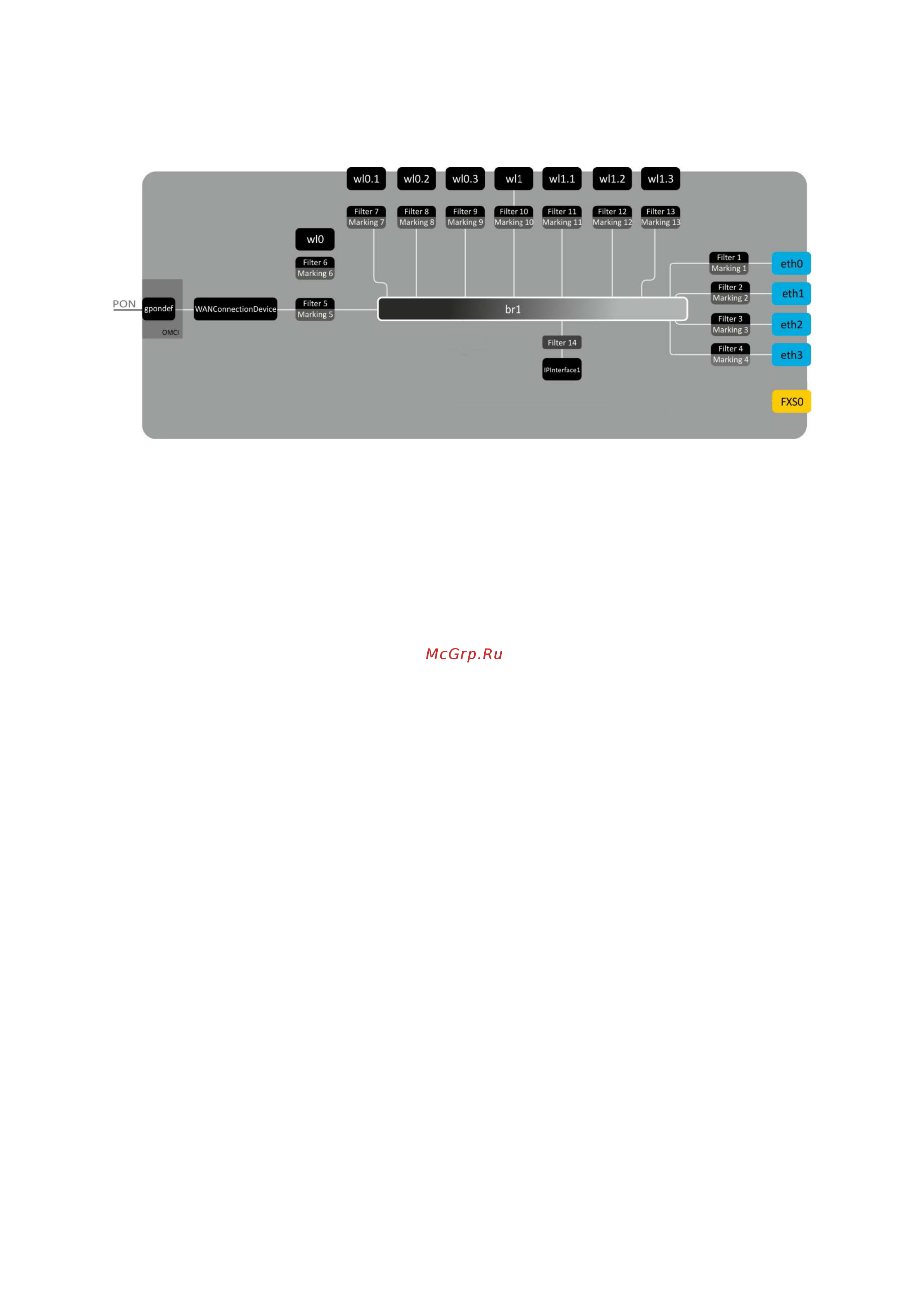

Рисунок 7 – Логическая архитектура устройства с заводской конфигурацией

Основные элементы устройства:

• Оптический приемо-передатчик (SFF-модуль)–предназначен для преобразования

оптического сигнала в электрический;

• Процессор (PON-чип)–является конвертором интерфейсов Ethernet и GPON;

• Wi-Fi модули– предназначены для организации беспроводных интерфейсов на устройстве.

При заводской (начальной) конфигурации в устройстве присутствуют следующие логические

блоки (рисунок 7):

• Br0;

• Voice (блок IP телефонии);

• eth0…3;

• FXS0;

• wl0, wl0.1..wl0.3, wl1, wl1.1..wl1.3;

• IPInterface.

Блок br0в данном случае предназначен для объединения портов LAN в одну группу.

Блоки eth0..3физически являются Ethernet-портами с разъемом RJ-45 для подключения ПК, STB

или других сетевых устройств. Логически включены в блокbr0.

Блок FXS0физически является портом с разъемом RJ-11 для подключения аналогового

телефонного аппарата. Логически включен в блок Voice. Управление блоком Voice может

осуществляться через Web-интерфейс, а также удаленно с помощью сервера ACS по стандарту

TR-069. В данном блоке задаются параметры сервиса VoIP (адрес SIP-сервера, номер телефонного

аппарата, услуги ДВО и т. д.).

Блоки wl0, wl0.1…wl1.3являются интерфейсами для подключения Wi-Fi-модулей. Блоки wl0

являются интерфейсами для работы в диапазоне 2.4ГГц, блоки wl1 – в диапазоне 5ГГц.

БлокиFilterиMarkingпредназначены для включения локальных интерфейсов в одну группу (в

блокbr0). Отвечают за правила прохождения трафика, блокиFilterотвечают за входящий трафик

на интерфейсе, блокиMarking– за исходящий.

БлокIPInterfaceпредставляет собой некий логический объект, на котором располагается IP-адрес

для доступа в локальной сети, а также сервер DHCP, раздающий адреса клиентам.
