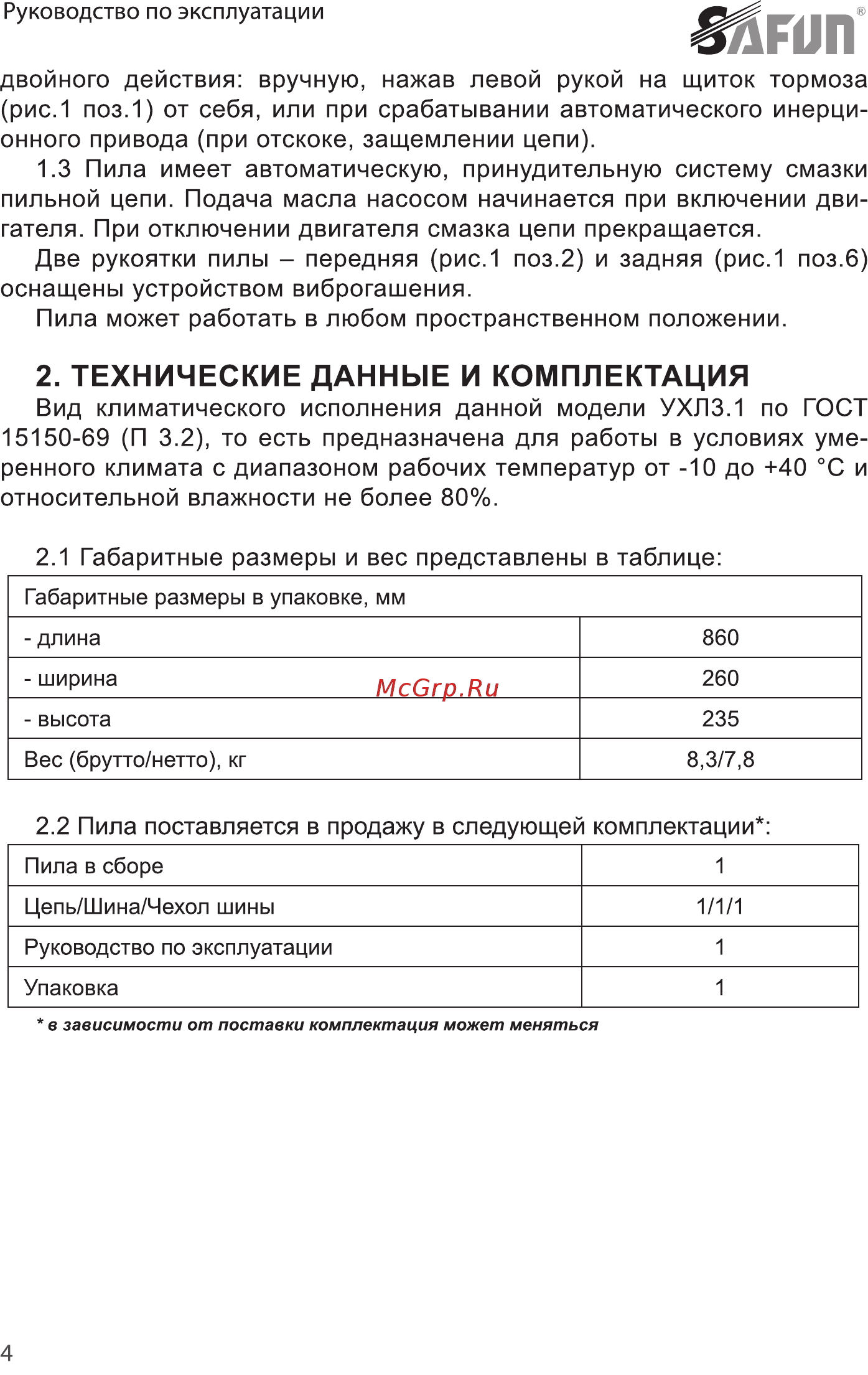

Руководство по эксплуатации двойного действия вручную нажав левой рукой на щиток тормоза рис 1 поз 1 от себя или при срабатывании автоматического инерци онного привода при отскоке защемлении цепи 1 3 Пила имеет автоматическую принудительную систему смазки пильной цепи Подача масла насосом начинается при включении дви гателя При отключении двигателя смазка цепи прекращается Две рукоятки пилы передняя рис 1 поз 2 и задняя рис 1 поз 6 оснащены устройством виброгашения Пила может работать в любом пространственном положении 2 ТЕХНИЧЕСКИЕ ДАННЫЕ И КОМПЛЕКТАЦИЯ Вид климатического исполнения данной модели УХЛ3 1 по ГОСТ 15150 69 П 3 2 то есть предназначена для работы в условиях уме ренного климата с диапазоном рабочих температур от 10 до 40 С и относительной влажности не более 80 2 1 Габаритные размеры и вес представлены в таблице Габаритные размеры в упаковке мм длина 860 ширина 260 высота 235 Вес брутто нетто кг 8 3 7 8 2 2 Пила поставляется в продажу в следующей комплектации Пила в сборе Цепь Шина Чехол шины 1 1 1 Руководство по эксплуатации 1 Упаковка 1 в зависимости от поставки комплектация может меняться 4 1
