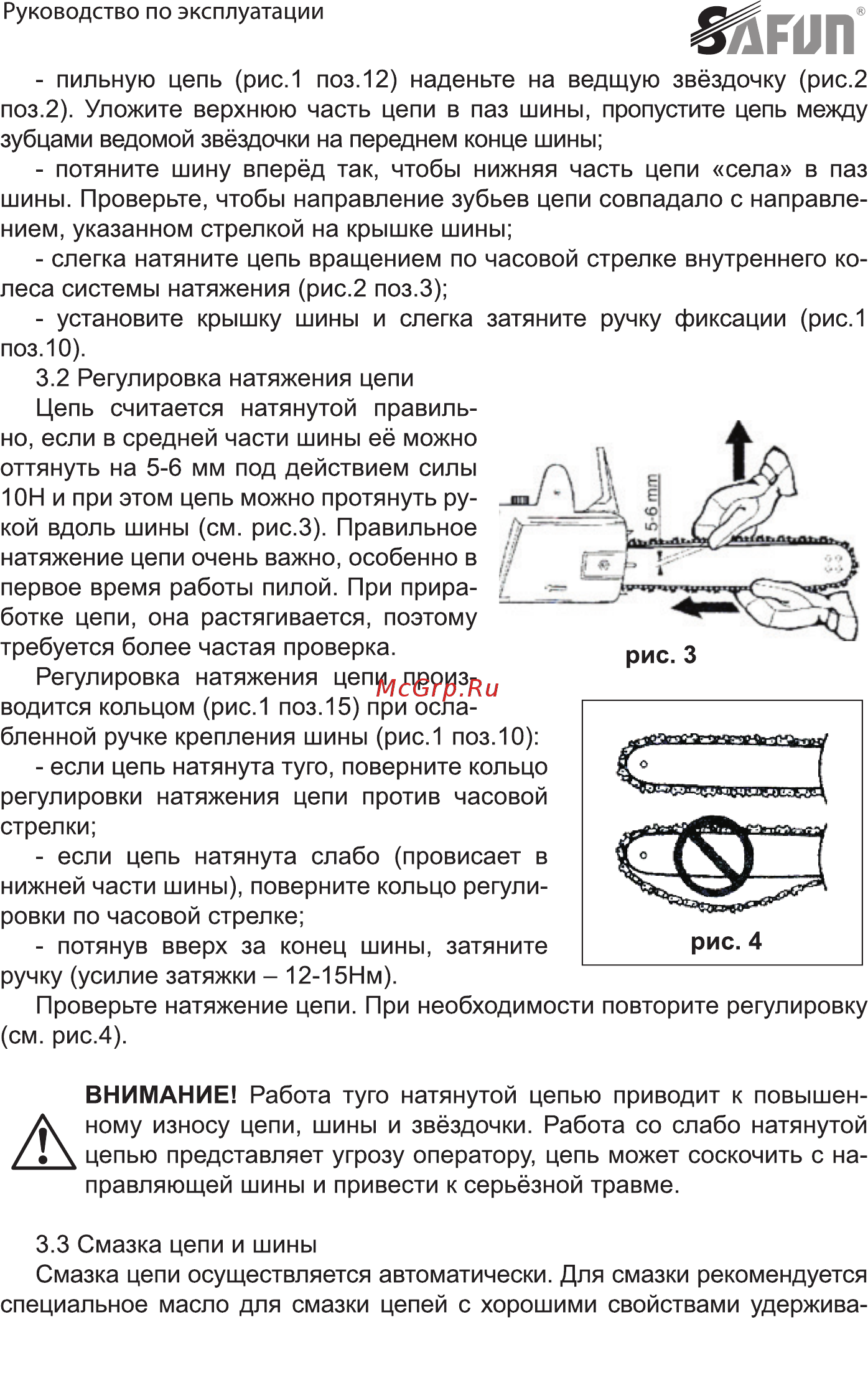

Руководство по эксплуатации пильную цепь рис 1 поз 12 наденьте на ведщую звёздочку рис 2 поз 2 Уложите верхнюю часть цепи в паз шины пропустите цепь между зубцами ведомой звёздочки на переднем конце шины потяните шину вперёд так чтобы нижняя часть цепи села в паз шины Проверьте чтобы направление зубьев цепи совпадало с направле нием указанном стрелкой на крышке шины слегка натяните цепь вращением по часовой стрелке внутреннего ко леса системы натяжения рис 2 поз З установите крышку шины и слегка затяните ручку фиксации рис 1 поз 10 3 2 Регулировка натяжения цепи Цепь считается натянутой правиль но если в средней части шины её можно оттянуть на 5 6 мм под действием силы ЮН и при этом цепь можно протянуть ру кой вдоль шины см рис З Правильное натяжение цепи очень важно особенно в первое время работы пилой При прира ботке цепи она растягивается поэтому требуется более частая проверка рис 3 Регулировка натяжения цепи произ водится кольцом рис 1 поз 15 при ослабленной ручке крепления шины рис 1 поз 10 если цепь натянута туго поверните кольцо регулировки натяжения цепи против часовой стрелки если цепь натянута слабо провисает в нижней части шины поверните кольцо регули ровки по часовой стрелке рис 4 потянув вверх за конец шины затяните ручку усилие затяжки 12 15Нм Проверьте натяжение цепи При необходимости повторите регулировку см рис 4 ВНИМАНИЕ Работа туго натянутой цепью приводит к повышен ному износу цепи шины и звёздочки Работа со слабо натянутой цепью представляет угрозу оператору цепь может соскочить с на правляющей шины и привести к серьёзной травме 3 3 Смазка цепи и шины Смазка цепи осуществляется автоматически Для смазки рекомендуется специальное масло для смазки цепей с хорошими свойствами удержива
