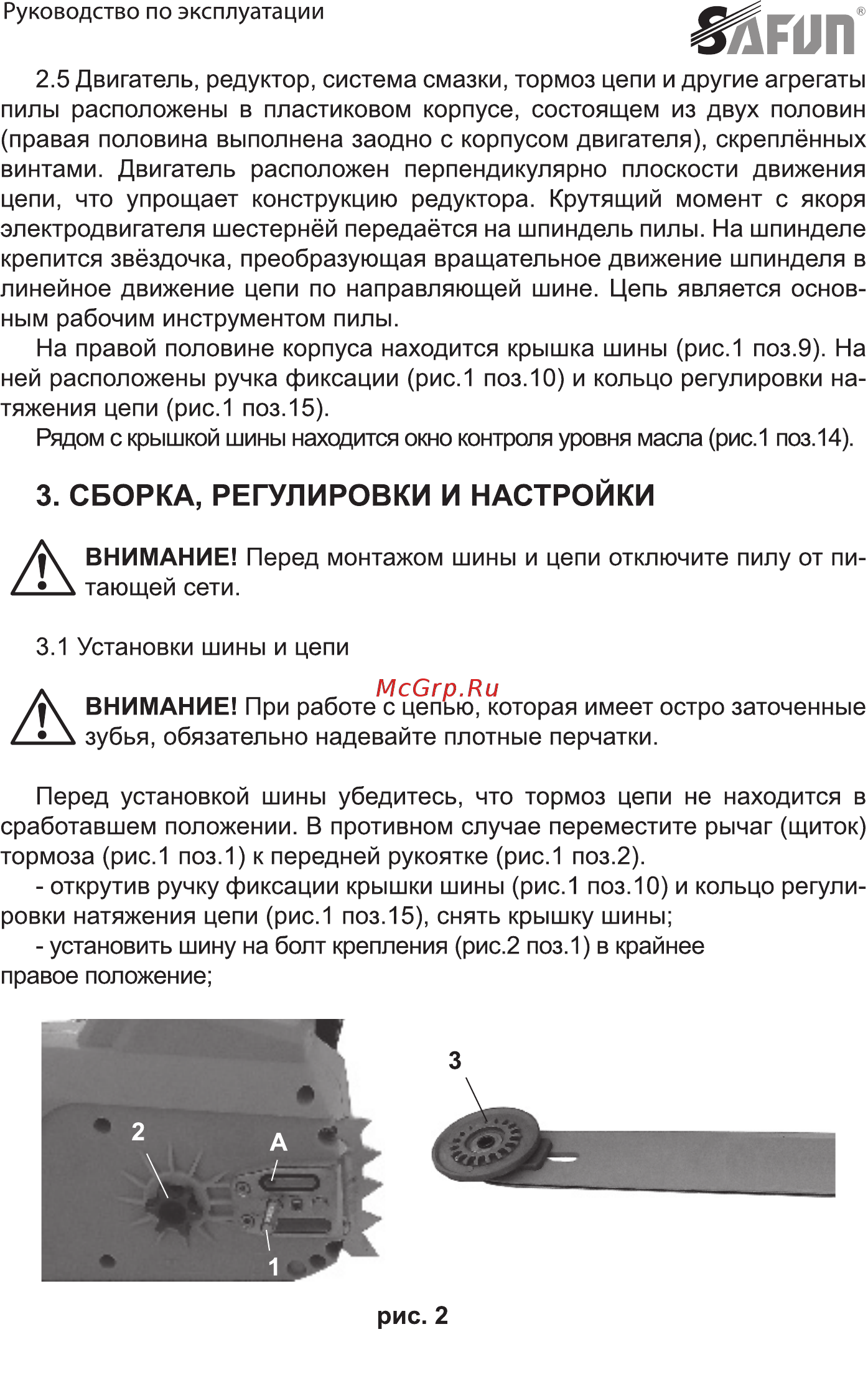

Руководство по эксплуатации 2 5 Двигатель редуктор система смазки тормоз цепи и другие агрегаты пилы расположены в пластиковом корпусе состоящем из двух половин правая половина выполнена заодно с корпусом двигателя скреплённых винтами Двигатель расположен перпендикулярно плоскости движения цепи что упрощает конструкцию редуктора Крутящий момент с якоря электродвигателя шестерней передаётся на шпиндель пилы На шпинделе крепится звёздочка преобразующая вращательное движение шпинделя в линейное движение цепи по направляющей шине Цепь является основ ным рабочим инструментом пилы На правой половине корпуса находится крышка шины рис 1 поз 9 На ней расположены ручка фиксации рис 1 поз 10 и кольцо регулировки на тяжения цепи рис 1 поз 15 Рядом с крышкой шины находится окно контроля уровня масла рис 1 поз 14 3 СБОРКА РЕГУЛИРОВКИ И НАСТРОЙКИ ВНИМАНИЕ Перед монтажом шины и цепи отключите пилу от пи тающей сети 3 1 Установки шины и цепи ВНИМАНИЕ При работе с цепью которая имеет остро заточенные зубья обязательно надевайте плотные перчатки Перед установкой шины убедитесь что тормоз цепи не находится в сработавшем положении В противном случае переместите рычаг щиток тормоза рис 1 поз 1 к передней рукоятке рис 1 поз 2 открутив ручку фиксации крышки шины рис 1 поз 10 и кольцо регули ровки натяжения цепи рис 1 поз 15 снять крышку шины установить шину на болт крепления рис 2 поз 1 в крайнее правое положение рис 2
