ПОДКЛЮЧЕНИЕ ВОДЫ

Установите поддерживающие крюки и присоедините деталь крепления, перемещая ее на

стену; установите все трубы, начиная с концевых соединений, уже установленных на

детали крепления: подача в систему, возврат из системы, холодная вода, горячая вода,

газовые трубы и провода электропитания с термостатом помещения.

После установки водопроводных соединений концевые соединения могут быть удалены и

установлены обычные заглушки для проведения гидравлических испытаний. Деталь

крепления может быть снята или оставлена помещенной в стену, так как после

проведения отделочных работ (штукатурки и укладки плитки) из стены будут выступать

только два крюка, так же как трубные соединения. Повесьте котел на крюки через

отверстия в задней части корпуса, тесно прилаживая его к отделанной стене. Выполните

необходимые водопроводные подключения.

СОВЕТЫ И ПРЕДЛОЖЕНИЯ ПО ПРЕДОТВРАЩЕНИЮ ШУМА И ВИБРАЦИИ

СИСТЕМЫ.

- Не используйте трубы с диаметром меньшим, чем требуется

- Не используйте крутые колена или фитинги, существенно уменьшающие сечения.

- Рекомендуется горячая промывка системы, с целью устранения всех

загрязнений труб и радиаторов (в особенности, масляных и жировых), которые

могут повредить циркуляционный насос.

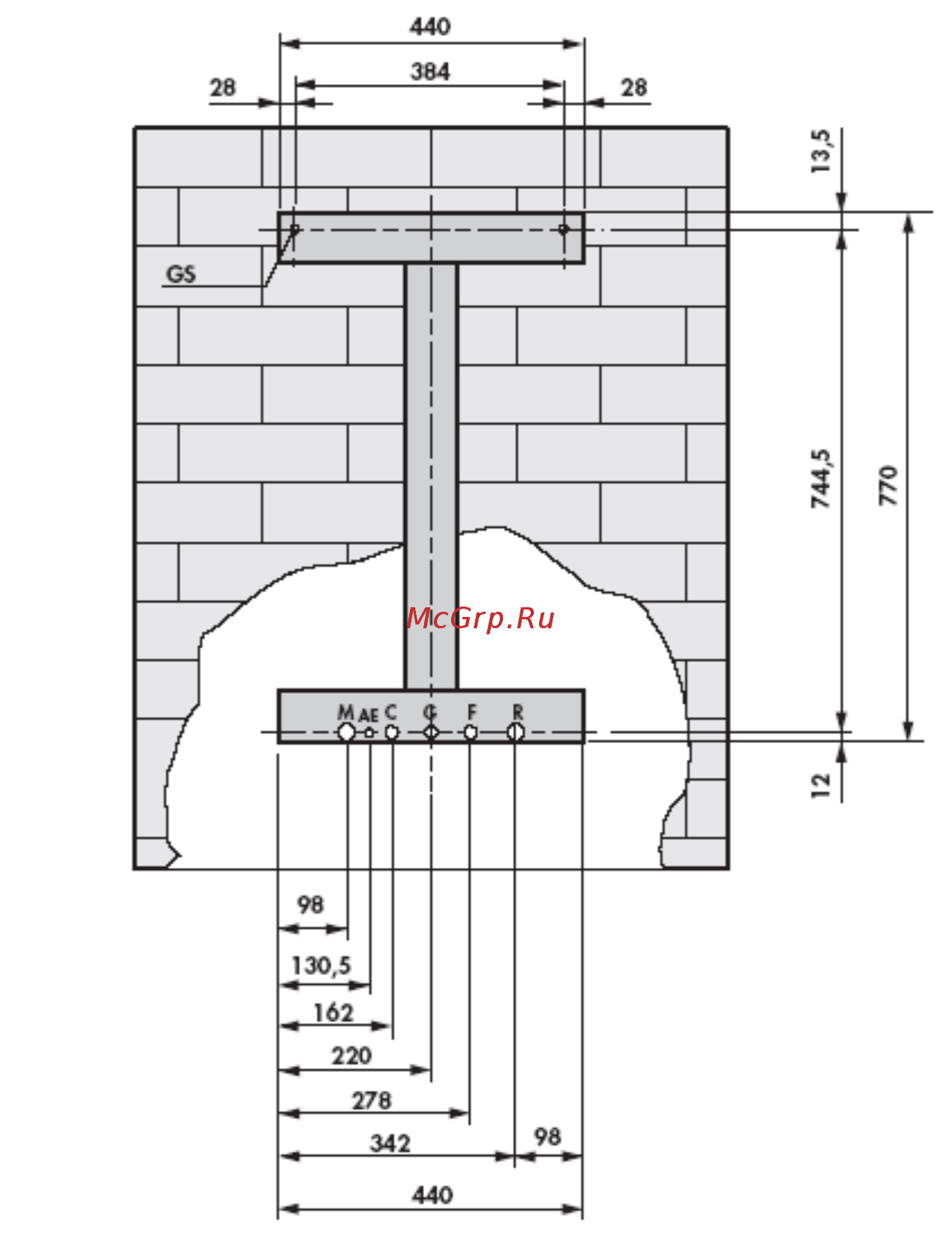

ПОЯСНЕНИЯ

Горячая вода Ø 1/2"

Газ Ø 1/2" - Ø 3/4" (смотрите кран, поставляемый вместе с

котлом)

Подача воды котла Ø 1/2" (холодной)

АЕ

Подвод питания

Подача системы Ø 3/4"

Возврат системы Ø 3/4"

Крепежные крюки Ø10 мм

Примечание: используйте внутреннюю резьбу в подключениях воды.
