16

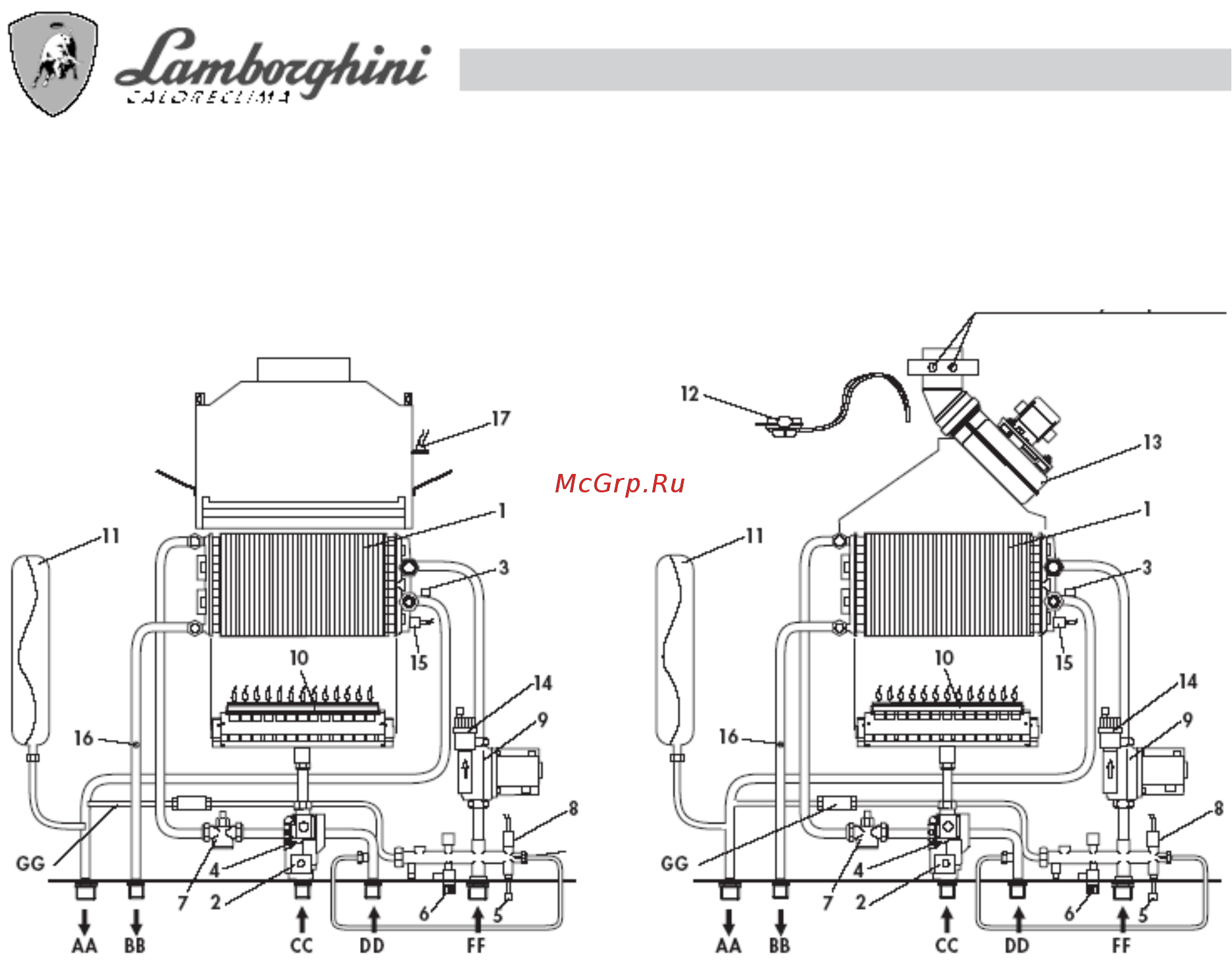

ВОДНЫЙ КОНТУР
XILO 20 MC W TOP XILO 20 MCS W TOP
Точка отбора проб дымовых газов
ПОЯСНЕНИЯ
АА
Подача системы
7
Датчик протока
ВВ
Выпускное отверстие горячей воды
8
Реле давления по отсутствию воды
СС
Газ
9
Циркуляционный насос
DD
Подача холодной воды
10
Горелка
FF
Возврат системы
11
Бак-компенсатор
GG
Перепуск (при наличии)
12
Реле давления дымовых газов
1
Теплообменник
13
Вентилятор
2
Управляющая катушка
14
Автоматический клапан стравливания
воздуха
3
Сенсор нагревания
15
Общее предохранительное термореле
4
Газовый клапан
16
Датчик горячей воды
5
Кран заполнения системы
17
Контроль дымовых газов
6
Предохранительный клапан
