20

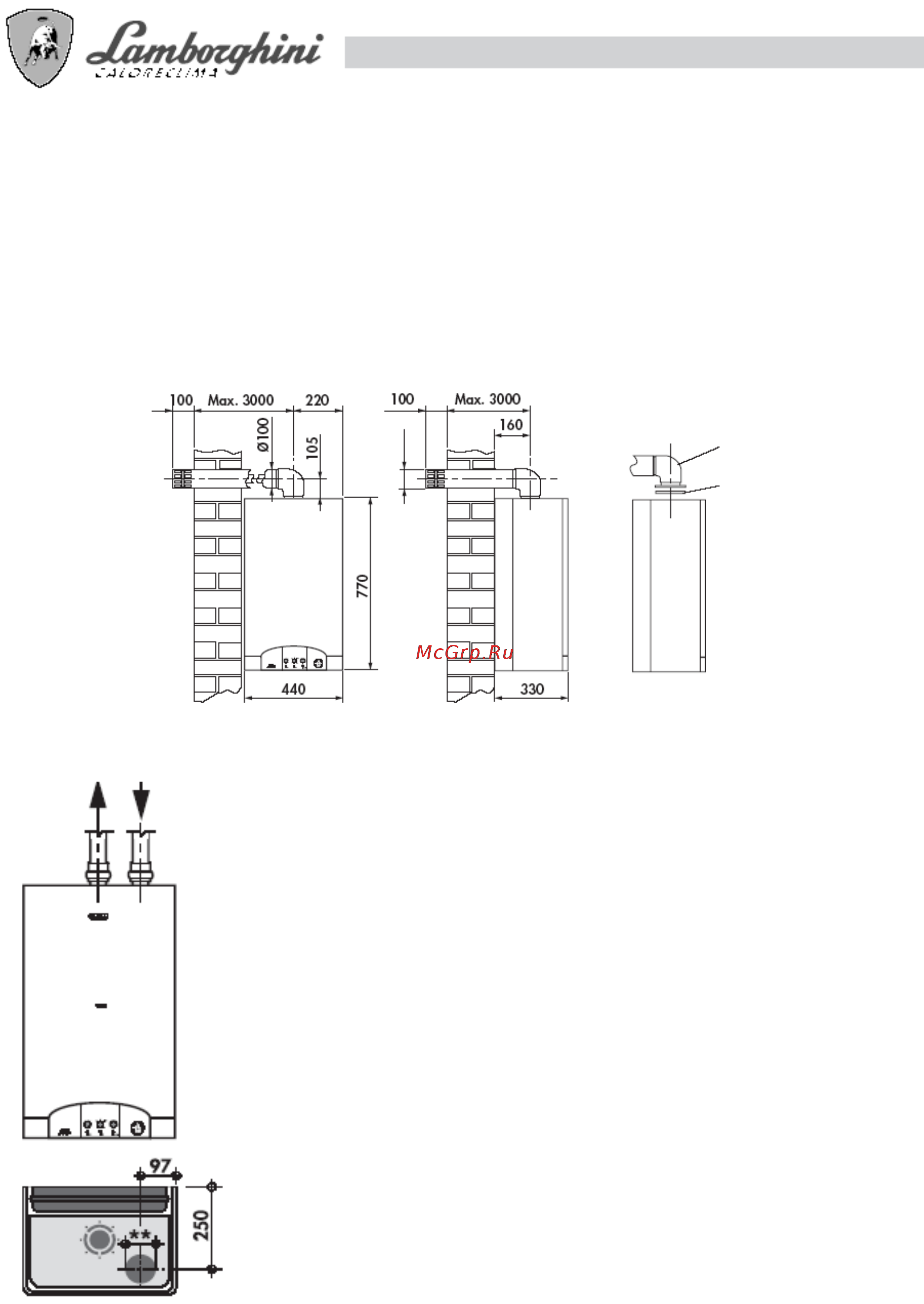

УСТАНОВКА СИСТЕМЫ ВЫПУСКА ДЫМОВЫХ ГАЗОВ
КОНЦЕНТРИЧЕСКАЯ ТРУБА ДЫМОХОДА
Соберите концентрическую коленчатую трубу, позиционируя ее в нужном направлении, и
установите на нее уплотнительную прокладку. Затем установите соответствующую
мембрану (смотрите схему ниже).
Установите трубы притока воздуха и удаления дымовых газов, принимая во внимание
расстояния, указанные на схеме по установке. Труба дымохода должна слабо наклоняться
вовне.
Труба выпуска
дымовых газов
Воздушная
мембрана
ДВОЙНАЯ ТРУБА ДЫМОХОДА
Концентрическая труба дымохода
Двойная труба дымохода
Макс. длина
0,5 – 1 м
Свыше 1 м
Мембрана
Ø 80 мм
Без мембраны
(стандартное отверстие)
Без мембраны
(стандартное отверстие)
Максимальная длина КОНЦЕНТРИЧЕСКОЙ ТРУБЫ ДЫМОХОДА 3 м
Максимальная длина ДВОЙНОЙ ТРУБЫ ДЫМОХОДА
(Приток + выпуск) 20 м
Установка колена для сопряжения котла с вытяжной трубой вызовет падение
давления.
Величины, установленные в таблице ниже, показывают необходимые
изменения в длинах линейных труб.
ТИП УСТАНОВКИ
КОЛЕНО
45º
КОНЦЕНТРИЧЕСКАЯ
ТРУБА ДЫМОХОДА
0,5 м
ОТДЕЛЬНЫЙ
ПРИТОК/ВЫПУСК
0,3 м
Приток воздуха Ø 80
ВНИМАНИЕ: Используйте только наборы, производимые Ламборджини Калориклима,
для систем притока воздуха/удаления дымовых газов.
